5W ELA Trafo 100V Übertrager mit Kabelenden

100V Audiotrafo bzw. Audio-Transformator für Verstärker oder Lautsprecher ohne eingebauten 100V Transformator. Wandelt niederohmige Signale in 100V ELA-Signale, auch umgekehrt nutzbar. Technische Daten: 5-Leistungsanzapfungen In beide Richtungen verwendbar Frequenzbereich: 50...15.000Hz (-3 dB) Leistung: 10 Watt RMS / 18W Musikleistung Peak In beide Richtungen verwendbar !  Primär: 4-ohm / 8-ohm / 16-ohm  Sekundär: 10W / 7,5W / 5W / 2,5W / 1,25 Watt  Abmessungen: 76 x 43 x 41mm Gewicht: 285g

10W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.   Sekundäranzapfung: 4, 8, 16-Ohm Anschluss Lötösen Leistung: 10 Watt RMS ( max 20W Musikprogramm Peak )  5 Leistungsanzapfungen RMS Leistung 10W = Impedanz 1kOhm RMS Leistung 5,0W = Impedanz 2kOhm RMS Leistung 2,50W = Impedanz 4kOhm RMS Leistung 1,25W = Impedanz 8kOhm RMS Leistung 0,625W = Impedanz 16kOhm Übertragungsbereich: 50.....19.000 Hz In beide Richtungen verwendbar also auch am Endstufen Ausgang auf 100V Linie ( BIDI tauglich )  Abmessungen: B:50mm T:40mm H:43mm Breite mit Bef.Laschen: 71mm ( siehe Zeichnung) Gewicht: 0,285kg

20W ELA 100V Übertrager in runder Bauform Ringkern Ausführung Sehr hochwertige Ausführung mit perfektem Frequenzgang und extrem niedrigem Klirrfaktor in Ringkernausführung.  100V Audio ELA Transformator besonders flache Ausführung Ideal für den Deckeneinbau vergossen - NF-Ringkerntrafo Frequenzbereich: 80-18.000Hz Leistungsanzapfungen: 20W / 15W / 10W / 5Watt rms Übertrager für 100V ELA Technik  Sekundär 4-Ohm In beide Richtungen verwendbar Abmessungen Ø 60mm x 30mm Gewicht 400g

Ideal für Deckenlautsprecher, Wandlautsprecher als Ersatztrafo oder für die Nachbestückung und das Projektgeschäft Technische Daten: 100V ELA Trafo 100V Übertrager Audiotransformator (Audiotrafo 100V Audioübertrager) wandelt 100V in 4-Ohm, 8-Ohm und 16-Ohm Signale um 100 Volt Übertrager mit Kabelenden für Lautsprecher in Verbindung mit ELA Anlagen, 100V Verstärkern Lautsprecher usw. In beide Richtungen verwendbar  100V ELA Technik auf Lautsprecher oder Ausgang Niederohmige Endstufe auf 100V Linie  Sekundärwicklung: 4 und 8 und 16 Ohm Primär Leistungen: 30Watt rms Anzapfungen 30W / 22,5W / 15W / 7,5W / 3,75Watt Abm.: 54 x 85 x 50mm Gewicht: 0,675kg In beide Richtungen verwendbar

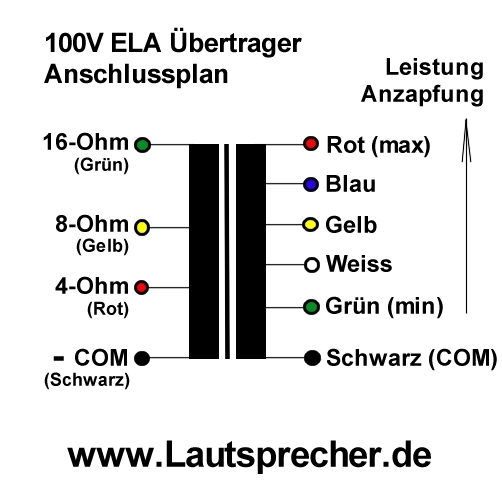

50W ELA Trafo Übertrager bzw. 100V Audiotrafo bzw. Audio-Transformator Ideal für Verstärker oder Lautsprecher ohne eingebauten 100V Transformator. Wandelt niederohmige Signale in 100 V-Signale, auch umgekehrt nutzbar. Technische Daten: 5x Leistungsanzapfungenper Litze Leistung: 50Watt RMS 100V Anzapfung 50W / 37,5W / 25W / 12,5W / 6,25Watt RMS Nierderohm: 4-ohm / 8-ohm /  16-ohm Frequenzbereich: 50...15.000Hz (-3 dB) Kann in beide Richtungen verwendet werden Beispiel-1  100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm ) oder Beispiel-2  4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder ) Abmessungen: 93 x 57 x 56mm Gewicht: 875g
