Digital Textmodul DMT10 für bis zu 6 Texte intern und 26Texte Songs Töne Signale SD-Karte

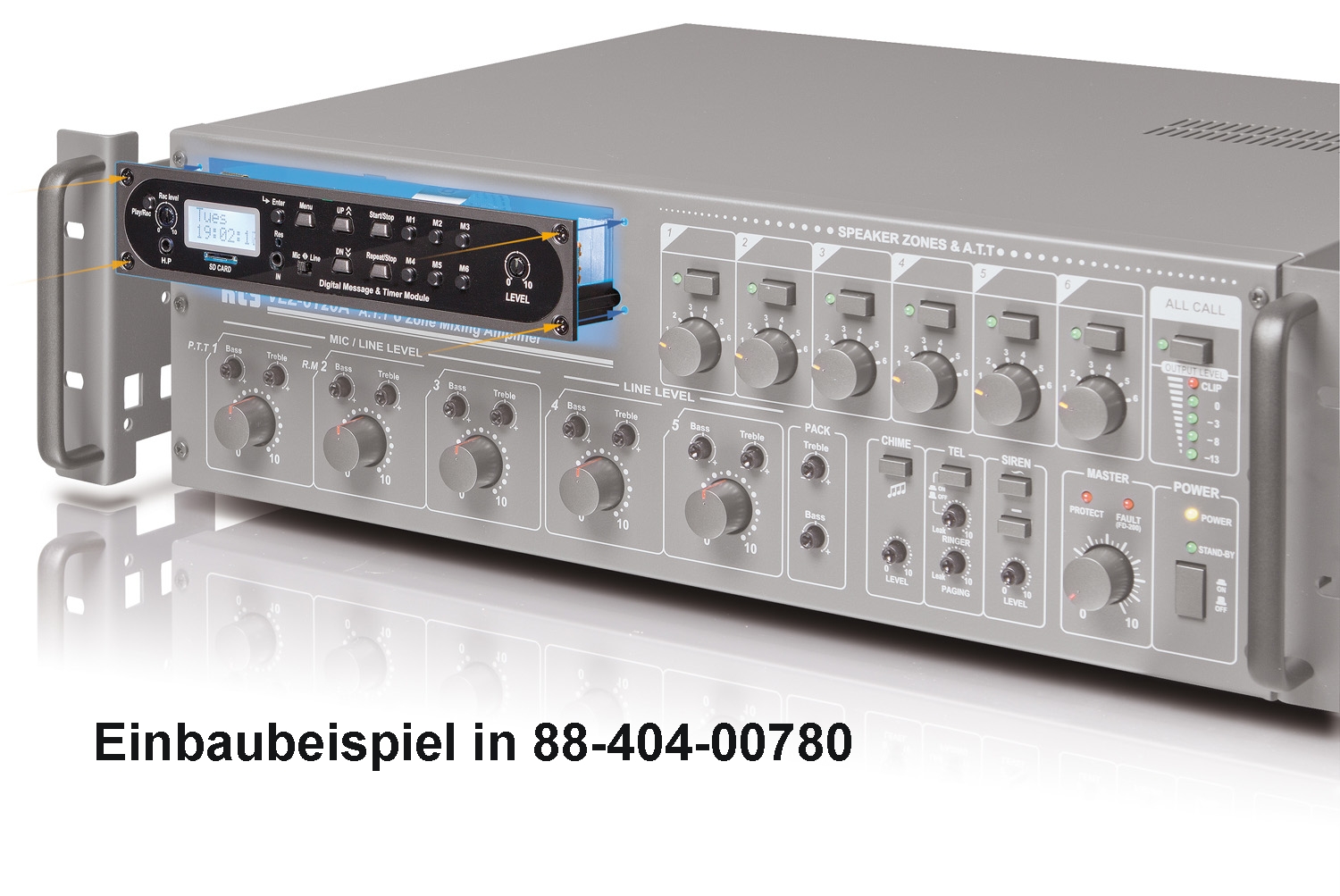

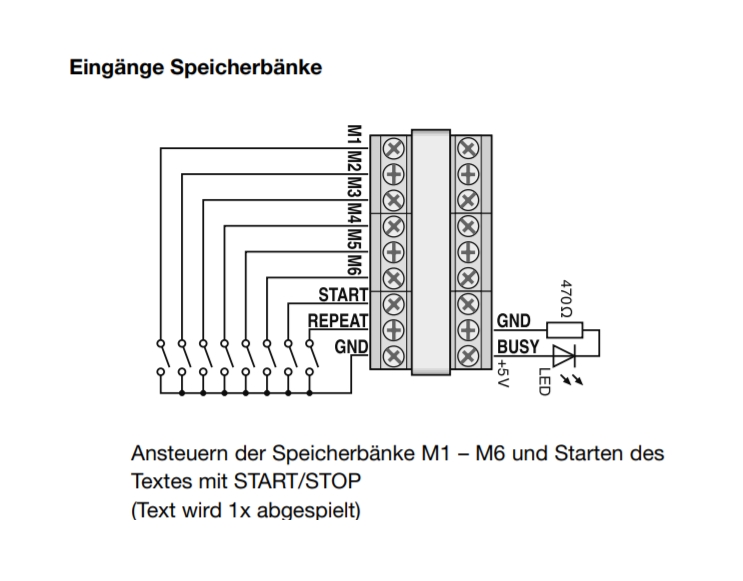

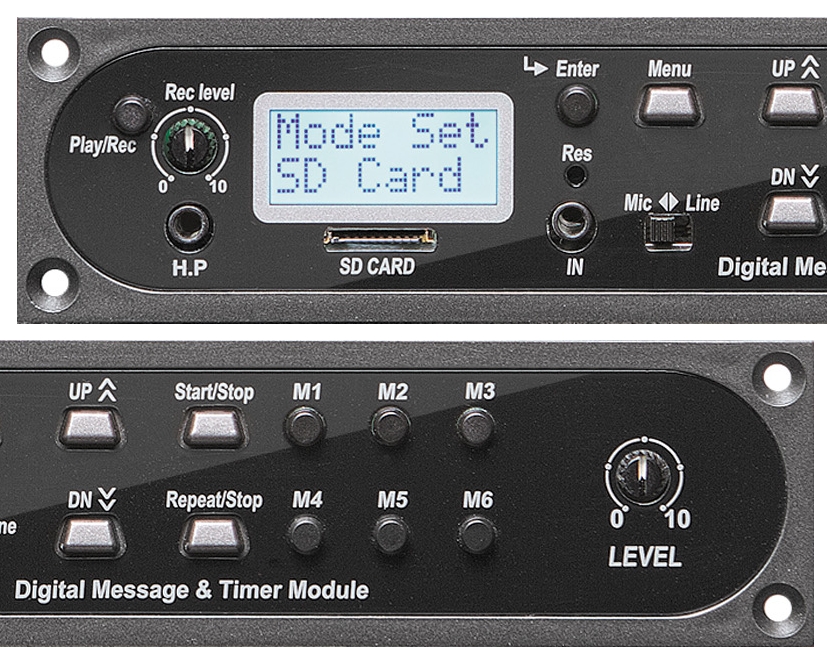

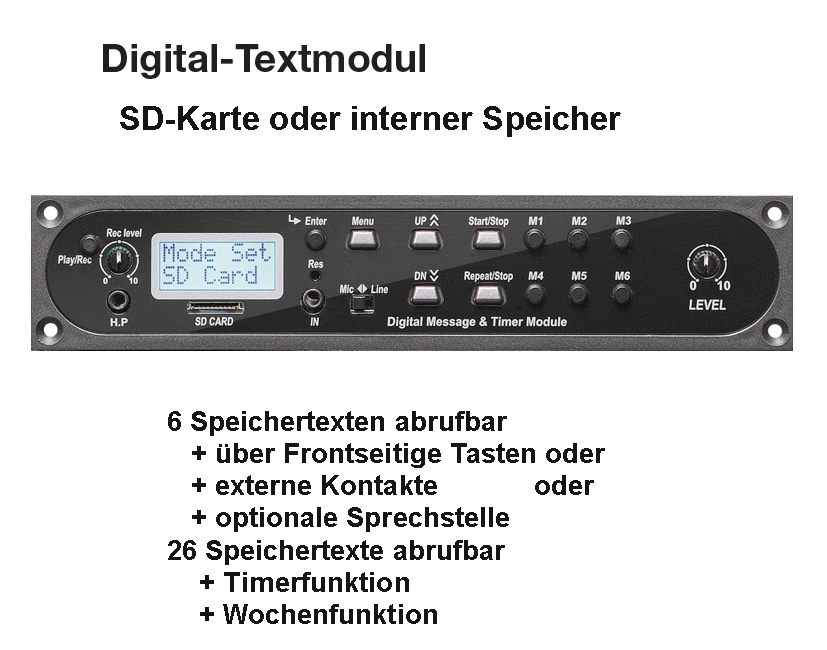

Digitaler Audiospeicher für Texte oder auch Musikpassagen Dieses Digital-Textmodul ist optimal entwickelt worden. Dieses Textspeichermodul kann natürlich auch an andere Systeme oder ELA-Zentralen, Verstärker verwendet werden. Ideal für wiederkehrende Durchsagen usw. Ideal für Fachmärkte, Discounter, Möbelhäuser, Badeanstalten, Museum usw. z.B. wiedergehrender Text wir schließen um 20:00 Uhr bitte verlasen Sie unsere Räumlichkeiten usw.  Das Gerät findet Anwendung für wiederkehrende Texte oder zum Abspielen von Aufmerksamkeitstexten, Pausentexten, Beginn oder Feierabendtexten, Aufmerksamkeitssignalen z.B. Pausengong oder auch Musik oder Jingle usw. Das Starten der Texte erfolgt mittels eines programmierbaren Timers oder mit externen Schaltkontakten, Relais, Telefonrelais, Zeitschaltuhren usw.    Merkmale:  Direkte Anwahl von 6 Speichertexten über Frontseitige Tasten oder  über externe Kontakte oder  abrufbar über integrierter Timerfunktion für bis zu 26 Texte / Songs / Töne / Signale über Standand SD-Karte  oder Signale mit Wochenfunktion über Standanrd SD-Karte ( max 4GB  bedingt 8GB wenn umformatiert )  Anschluss eines Alarmkontaktes für ein Prioritätssignal mit Vorrangfunktion. Anschluss eines optionalen Funkempfängers DCF77 zur Steuerung (Sommer- und Winterzeit) der internen Quarzuhr. Kontakt kann als Impuls- oder Dauerkontakt festgelegt werden. Aufnahmemöglichkeit der Texte über die Frontseitig über LINE-Signal oder dynamisches angestecktes Mikrofon einsprechen Aufspielen der Texte als MP3 oder WAV Dateien über eine optionale Standard microSD – Karte oder auf den internen Speicher Weitere Texte, Signaltöne oder auch Musik abrufbar über externe Kontakte  AUFNAHME & WIEDERGABE – FUNKTIONEN über SD-Karte ( sehr einfach und sicher )  Abspielen eines gespeicherten Textes (1 x Wiederholung)    1) Eine Speicherbank (M1-M6) auswählen    2) START/STOP – Taste drücken Abspielen eines gespeicherten Textes (mit Wiederholungsfunktion)    1) Eine Speicherbank (M1-M6) auswählen     2) UP/DOWN – Taste mehrmals drücken (max. 9 Wiederholungen möglich, Einstellung Rep0 = Endloswiedergabe)     3) START/STOP – Taste drücken (Intervall zwischen den Wiederholungen ist 3 Sekunden) Aufnahme eines externen Signals ( über MIC/LINE-Level )    1) Tonsignal (MIKROFON oder LINE) an Buchse IN anschliessen (mit 3,5mm Klinkenstecker)    2) MIC/LINE- Level mit Schalter (9) auswählen    3) Eine Speicherbank (M1-M6) auswählen    4) Taste PLAY/REC drücken; Im Display erscheint „Rec Mode“    5) START/STOP – Taste drücken, Aufnahme startet    6) START/STOP – Taste drücken, Aufnahme wird beendet (max. Aufnahmezeit 360 Sekunden)  Überspielen von Text-Files von der SD-Karte    1) SD-Karte in den vorderseitigen Steckplatz (5) einstecken    2) Taste MENU drücken    3) Taste UP/DOWN drücken bis Anzeige „SD-Card“ erscheint    4) Auswahl zwischen Play (Abspielen von Texten auf der SD-Karte möglich)         Copy (Kopieren eines einzelnen Titels)         Copy All (Kopieren aller Titel, M1 – M6, VOICE 1-20)     5) Auswahl mit ENTER bestätigen     6) Wenn Kopierfunktion fertig ist, kehrt das Display zur Grundanzeige zurück Wichtige Hinweise:   Ist das File für den internen Speicher zu groß, wird der Kopiervorgang nicht gestartet  Max. Größe M1 – M6: 2176kb (360 Sekunden)  Max. Göße VOICE 1-20: 128kb (23 Sekunden)  File-Namen müssen zwingend folgende Titel auf der SDKarte  haben: M1, M2, … M6 / VOICE01, VOICE02, …. VOICE20  Benötigtes Audioformat: mp3 (128kbps – 320 kbps)  Speichergröße der microSD-Karte, max. 4GB Integrierte Zeiteinstellung  mit Timerfunktion  Taste MENU für die ( Zeiteinstellung ) drücken und mit UP/DOWN den Menüpunkt  „Time“ auswählen     2) Jeweils den aktuellen Tag, Stunde und Minute einstellen    3) Die eingestellten Daten mit Taste ENTER bestätigen Timerprogrammierung für wiederkehrende Funktionen  Taste MENU drücken und mit UP/DOWN den Menüpunkt „Programm“ auswählen    2) Jeweils mit Taste UP/DOWN die gewünschten Daten auswählen    3) „Week Set“ auswählen    4) Vorgesehenen „Tag“ des Timers auswählen    5) Timernummer (01 – 20) auswählen    6) Jetzt Menüpunkt „Change“ auswählen.    7) Jetzt Stunde und Minute des Timerzeitpunktes eingeben    8) Gewünschte Speicherbank auswählen die abgespielt werden soll z.B. ( M1 ... M6 oder VOICE01 – 20 )    9) Gewünschte Widerholungsanzahl des Textes auswählen 10) LCD-Anzeige kehrt zur normalen Zeitanzeige zurück; für weiteres Timerereignis Programmierung wiederholen Technische Daten:  Spannungsversorgung 15V..18V DC  max 150mA über das 19zoll Rack-Gehäuse  Anzeige: LCD-Display, zweizeilig; Menüführung und Zeitanzeige Auslösung intern 6 Fronttasten oder 6 Steuerkontakte  Auslösung extern über Steuerkontakte ür bis zu 26 Texte / Songs / Töne / Signale über Standanrd SD-Karte  Eingänge Mikrofon 600ohm Dynmisch oder Line-Input 10kOhm unsymm 3,5mm Klinke Ausgänge Audio Out: -10dB unsymm. Kopfhörerbuchse 3,5mm Klinke: 24mW  größer 64-Ohm Datenträger microSD – Karte ( Optional )  Datentyp Formate: mp3, wav ( Texte, Klänge, Signale, Gong, Nusik, Durchsagen usw. )  Speicherkapazität Taste M1... M6 je 2176kB = 2,2MB ( 360sek.) Summe 13,2MB VOICE1 – VOICE20 je 128 kB (23 sek.)  Speicherdauer insgesamt max 6Min 40Sek  26 Texte / Songs / Töne / Signale über Standard SD-Karte ( max 4GB )  Sampling Frequency 32 kHz ( 32.000Hz )  Textspeicher permanent, nicht flüchtig  Abmessungen: (BxHxT) B: 194mm H: 40mm T: 85mm Gewicht 0,27 kg  Technische Daten des 19zoll Racks:   483mm (19zoll) Gehäuse mit 2HE Bauhöhe   Stromversorgung 230Vac 50/60Hz durch internes 24Vdc Netzteil  Stromverbrauch ca. 25 Watt Abmessungen: B:483 x H:88mm T:350mm Gewicht: ca. 5kg  Zusatzinfo:  Dieses Modul ist auch einzeln ohne Rack erhältlich ( Bst Nr 88-404-00771 ) Bei Einsatz in den Verstärker-Serien „Vario-Line“ sind 6 Texte von der Tischsprechstelle aus steuerbar. Auslösung intern 6 Fronttasten oder 6 Steuerkontakte oder über ext. Sprechstelle z.B. 88-799-00820  + 88-799-00825 in Verbindung mit ELA-Verstärker. Optional erhältlich ( fals benötigt optional ) :   Bst Nr 99-100-00436 = 3-Draht Funkempfängers DCF-77 zur präzisen Zeitsteuerung Sommer- und Winterzeit der internen Uhr Bst Nr 88-404-00767 = Bluetooth-Player-Modul mit Modulträger passend

Digitaler Audiospeicher für Texte, Warnmeldungen oder auch Musikpassagen, Gong- und MP3 Signaltöne etc. von einer SD Karte oder USB Speicher per Knopfdruck von externem Kontaktgeber Der MP3 USB bzw. SD Karten MicroPlayer ist ein vielseitiges Abspielgerät, speziell für die Bedürfnisse bei Installationen aller Art konzipiert, wo Texte, Sprache, Hintergrundmusik, Soundeffekte, Töne oder auch Jingles, Kommentare, Warnungen, Alarmmeldungen usw. entweder vordefiniert oder auch interaktiv abgespielt werden müssen.  Eine einfache aber effektive Lösung in Verbindung mit Bewegungsmeldern, Lichtschranken, Schaltkontakten aller Art. Die einfache perfekte Lösung für eine attraktive Unterhaltung in kommerzieller Umgebung wie im Kundenbereich, Point of Sale, Messen, Museen, Modelle, Ton und Lichtinstallation usw.  Einige Beispiele für den Einsatz: In öffentlichen Plätzen, Broadcast-Nachrichten wie Warnungen, praktische Informationen, Wegbeschreibungen Hilfe. Als Audio-Quelle für Industrieanlagenm, Terminals, Messebau, Steuerungen oder interaktive Kioske usw.  Museen, Ausstellungen, Ausstellungsräume, Shops, Vergnügungsparks, Touristenorte, Firmen. Oder andere öffentliche Räume Bei Werkzeugmaschinen, spielen Alarmmeldungen oder MP3 Signalöne ab wegen mangelhafter Status-Erkennung auch eine solide akustische Lösung In Themenparks erhalten sprechenden Tieren zu den Passanten eine Stimme Mehrsprachige Ausstrahlung von Audio-Szenen in bis zu 15 Sprachen In Museum, Kunstgalerien usw. erhalten Bilder oder Objekte eine Stimme und erzählen ihre Geschichte In Jahrmärkten, Fahrgeschäften spielen z.B. einen Soundeffekte ab Hintergrundmusik und Programmhinweise oder Aktionen in Hotels, Fitness-Zentren ...Fachmärkten usw. Erklärungen zu Architekturmodellen ...... Die MP3-Dateien werden auf einer USB oder SD-Speicherkarte mit einem beliebigen Dateimanager-Software gespeichert. Ein sieben-stelligen Code, in den Datei-und Verzeichnis-Namen eingefügt bietet dann eine einfache und leistungsstarke Automatisierung der Wiedergabe. Die gängigsten Audioformate werden unterstützt: WAV und MP3.Der integrierte 2x20W Stereo Verstärker eingebaut ist ausreichend für kleine und mittlere Räume.Wiedergabe der Dateien kann durch Aktivierung der Steuer-Kontakte sein oder den Empfang eines Befehls von einer Infrarot-Fernbedienung oder durch die serielle RS232-Verbindung ausgelöst werden. Als Speichermedium dient eine USB oder SD-Speicherkarte. (nicht im Lieferumfang enthalten). Der eingebaute 2x20 Watt Verstärker ist ausreichend für kleine bis mittlere Installationen. Zur Steuerung stehen sowohl Kontakte als auch ein RS232 Port zur Verfugüng. Abspielgeräte können bedingt auch vernetzt werden. Interaktiver USB bzw SD Karten MP3 Player Eventplayer Microplayer mit USB und SD Ram Steckkarte-Platz Geräte mit Flash-Laufwerk: Der Player ermöglicht die einfache Verwaltung von Medieninhalten mit Standard-USB-Flash-Laufwerken oder SD-Karten. integrierter 2x20W Stereo Endstufe (für 4-16-Ohm Lautsprecher) 4 externe Steuerkontakte    Input 1 : Previous file (Vorherige MP3 File)    Input 2 : Stop (MP3 Player Stop)    Input 3 : Play (MP3 File starten)    Input 4 : Next file (nächste MP3 Datei) V24 = RS232-Port (Rückseitig) USB Buchse um von NB oder PC auf die SD Karte zugreifen zu können MP3 Player Funktion Speichermedium: USB oder SD Ram Karte bis 4 GB ( nicht im Lieferumfang) Lieferung inklusive IR Fernbedienung Eingebaute Endstufe Audio Daten liest MP3 Files Mono/Stereo (MPEG ½ layer3), 44.1KHz / 48KHz, von 64kbit/s bis 320kbits/s liest CBR (Constant Bit Rate) und VBR (Variable Bit Rate Files Lautstärkeregelung in 32 Schritten von 00 bis 31 Regelung von Bass und Höhen von -12dB bis +12dB in 1dB Schritten Audio Stereo Ausgang auf RCA Cinch Audio Verstärker Stereo 2 x 20W (@4Ohms/14,4V) auf Phönix Klemme SD Memory Karte: Akzeptiert SD Karten von min 512MB, formatiert in FAT32 Steuerung: 4 Eingänge (15 Ordner, 001 - 015).  Ansprechzeit 100ms Mittels Dioden ( siehe weitere Bilder ) können die Steuereingänge von 4 auf 7 oder max 15 Taster-Eingänge angepasst werden  Elektrische Kontakte: 4 konfigurierbare Eingänge, die kombiniert werden können, um die Wiedergabe von bis zu 15 Ordnern auszulösen oder die Wiedergabe über Sensoren, Drucktasten, Relais usw. zu steuern. 2 MOSFET-Schalter zur Steuerung anderer Player und Geräte. Befehle über die serielle RS-232-Verbindung.  Ein einfaches Protokoll wird zum Senden von Wiedergabe- und Lautstärkebefehlen verwendet (Verwaltung von bis zu 1000 Ordnern). RS232 Protokoll ( 1000 Ordner) Infrarot Stromversorgung: 230V Netzteil 12V DC Stromverbrauch: Standby: 62mA Spielmodus nur Line Pegel 132mA or Spielmodus mit Verstärker max: 3A Stromsparmodus: <1mA / Wenn im Stromsparmodus konfiguriert, ist der Verbrauch des MicroPlayer weniger als 1mA bietet somit lange Autonomie, wenn sie auf Batterie gespeist, die Nutzung von Solarenergie zum Beispiel. Abmessungen: Breite: 142mm  Höhe: 43mm  AutoPlay: Mit dieser Funktion kann die Wiedergabe beim Einschalten automatisch gestartet werden. Diese Funktion ist konfigurierbar und kann deaktiviert werden. Wiedergabeverhalten: Die auf einer SD-Speicherkarte oder einem USB-Flash-Laufwerk gespeicherten Audiodateien können auf eine bestimmte Weise organisiert werden, die die Wiedergaberegeln mit den den Dateien und Ordnern zugewiesenen Namen definiert. Diese intelligente Programmierung ermöglicht eine große Flexibilität bei der Verwendung.   Optional erhältlich (siehe Zubehör-Register):  Hochpräzise 19zoll Hauptuhr mit DCF-77 Funkempfänger Softwarekit als STARTER-SET z.B. für Schule, Uni, Fabrikhalle für Pausezeiten, Arbeitsbeginn, Arbeitsende o.ä.   Lichtschranke ..... Tür-Schleifkontakt Stromversorgung wie 12V Netzteil 19zoll 1U RACK-Halter für bis zu 3 Microplayer usw.
