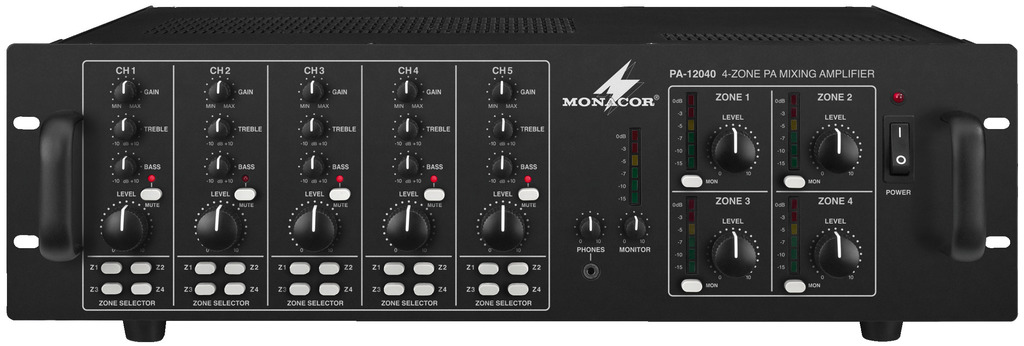

ELA Verstärker 680W 4x170W 100V 4-Zonen Regelung 4Kanal Audio Matrix PA12040

Produktinformationen "ELA Verstärker 680W 4x170W 100V 4-Zonen Regelung 4Kanal Audio Matrix PA12040"

4-Zonen ELA Verstärker Mischverstärker mit professionellen Features für universelle "Multiroom"-Beschallungsanwendungen.

  • 4x170Watt max. bzw. 4x120 Watt RMS 100V und 4/8-Ohm-Betrieb
  • Optimale Ausnutzung der Leistungsgrenze und zuverlässiger Schutz der angeschlossenen Lautsprecher durch integrierten Limiter
  • 3 Eingänge Mikrofon/Lineüber Kombibuchsen XLR/6,3mm Klinke
  • 2 Eingänge Line-Stereo über Cinch-Buchsen

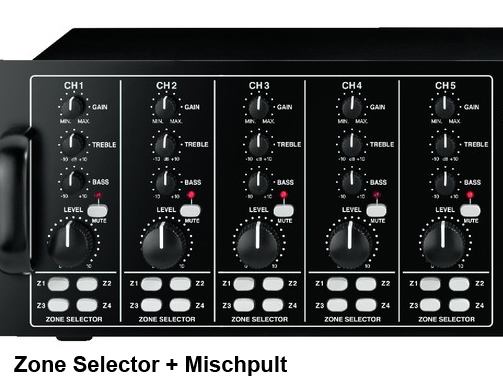

  • Eingangskanäle mit Gaineinstellung und 2-fach-Klangregelung, Kanal-Mute-Schalter und Zonen-Routing-Schalter
  • Mikrofoneingänge mit individuell zuschaltbarer +15V Phantomspannung
  • Priority-Funktion für Kanäle 1-3 schaltbar
  • Unabhängiger Paging-Eingang, auf alle Zonen routbar

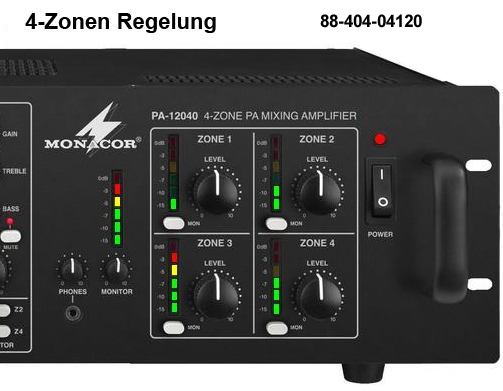

  • 4 Zonenausgänge, Lautsprecherzonen jeweils einzeln regelbar
  • Zonen- und Monitor-Line-Ausgänge für weitere Verstärker oder Aufnahmegeräte
  • Anschluss für Monitor-Lautsprecher
  • LED VU Aussteuerungskontrolle über Zonen- und Monitor-VU-Meter
  • Einstellbarer Kopfhörerausgang
  • Stufenlos temperaturgeregelter Lüfter
  • 19zoll RACK- bzw. SCHRANK EINBAU mit 3HE
  • 230V Netzbetrieb
  • 2 x Cinch L/R 100mV/30k
  • Ausgangsleistung 4x 120WRMS / 4x 170W MAX
  • Mic/Line 5mV/4k, 100mV/10k
  • Tel. Paging Anschluß 40mV/5k für AB TK Anlage
  • Lautsprecheranschlüße über Schraubklemmen je Ausgangszone 70V 100V 4-ohm und 8-ohm
  • Monitor-Lautsprecher 8-ohm 1W
  • Line (Zone) 1,7V, sym.
  • Line (Mix-Out) 3,95V
  • Frequenzbereich 50-17.000Hz
  • 5x Bass - bzw. Tiefen-Regler: +/-10dB/100Hz
  • 5x Höhen- bzw. Treble-Regler: +/-10dB/10kHz

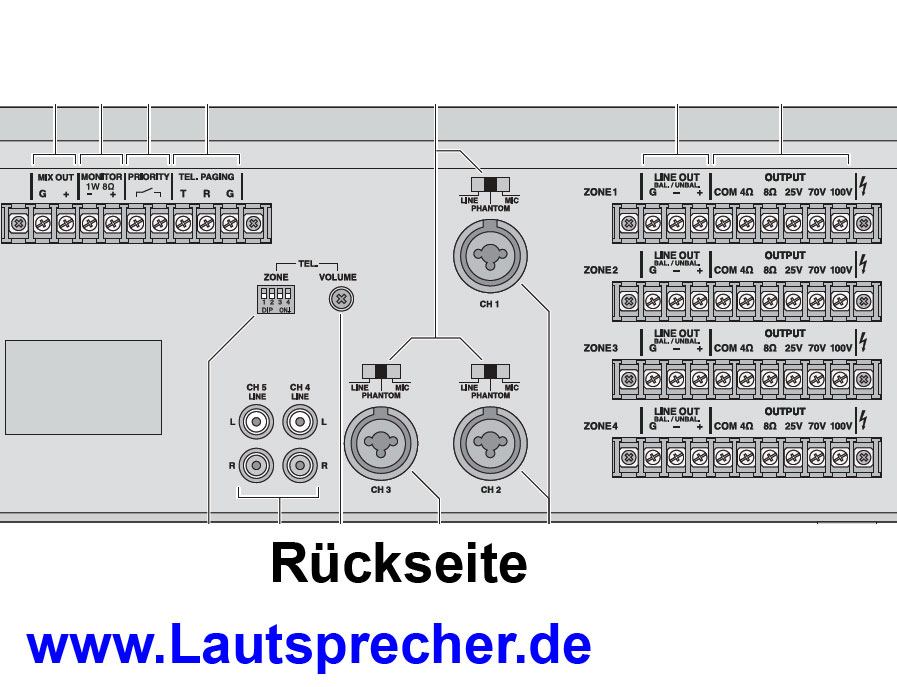

  • Mic/Line 3 x Klinken/XLR-Combo-Buchse, sym.
  • TK Paging Anschluß über Schraubterminal
  • Priority Schraubterminal
  • Line (Zone) Schraubterminal
  • Line (Mix-Out) Schraubterminal
  • Kopfhörer = 3,5mm Stereo-Klinkenbuchse
  • Lautsprecher (Monitor) Schraubterminal
  • Lautsprecher (Zone) Schraubterminal
  • Eingang der internen Stromversorgung über Kaltgerätebuchse
  • Störabstand, Mic > 65dB / Störabstand, Line > 75dB / Klirrfaktor < 1%
  • Zul. Einsatztemperatur 0-40 °C
  • Stromversorgung 230V AC 50Hz Stromaufnahme max 1200VA
  • Abmessungen 482 x 133 x 310mm
  • 19zoll RACK- bzw. SCHRANK EINBAU mit 3HE
  • Gewicht 21kg

*** das selbe Gerät mit 4x40W rms  bzw. 4x 65W Musikleistung erhältlich = Bst-Nr 88-404-04040 ***

*** das selbe Gerät mit  4x120W rms bzw. 4x170W Musikleistung erhältlich = Bst Nr 88-404-04120 ***

*** Neu das selbe Gerät ohne Endstufen ( Verstärker ) erhältlich = Bst-Nr 88-404-04041 ****
