Lichtschranke 24V 48V 230V mit Wechsler Relaisausgang RLK29-55/25/116
122,80 €*
% 154,15 €* (20.34% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Lichtschranke 24V 48V 230V mit Wechsler Relaisausgang RLK29-55/25/116"
24V...230V Lichtschranke mit Relaisausgang. Infrarot Reflexionslichtschranke mit Relaisausgang und Kontroll Leuchtdiode.
Das Einsatzgebiet ist sehr vielfältig. Universell verwendbar. Ideal für Hofeinfahrten, Schranken, Alarmtechnik, Ladentüre, Garage, Halle, Messe, Zähleinrichtung oder auch einfach für Steuerungszwecke etc. Durch den integrierten potentialfreien Relaiskontakt ideal Verbindung mit Sirene, Hupe, Gong, Lichttechnik, Zeitrelais usw.

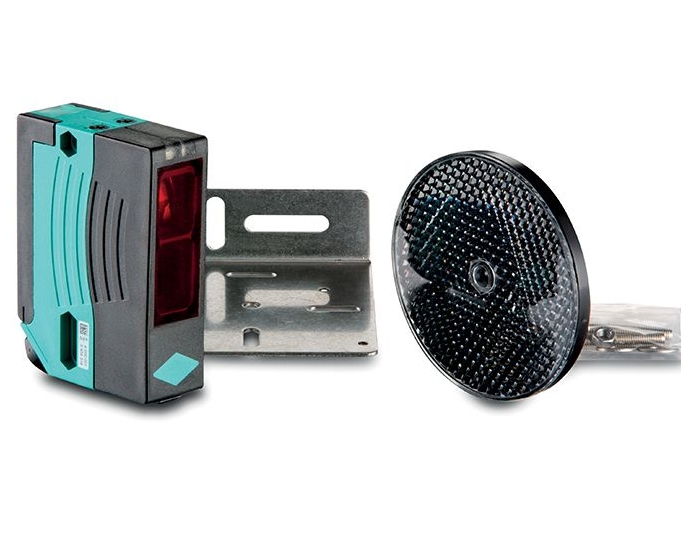

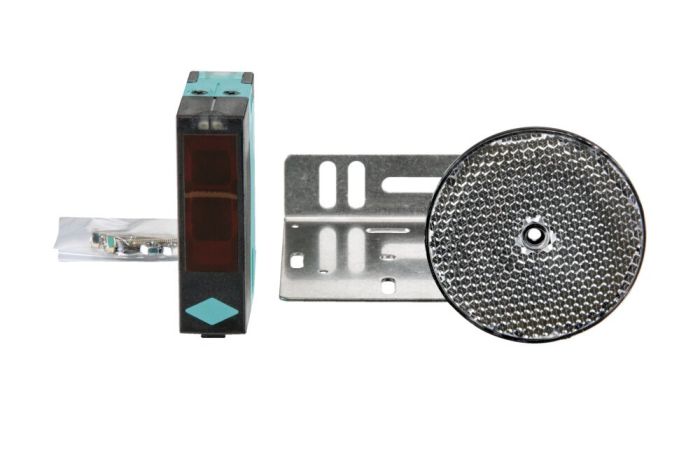

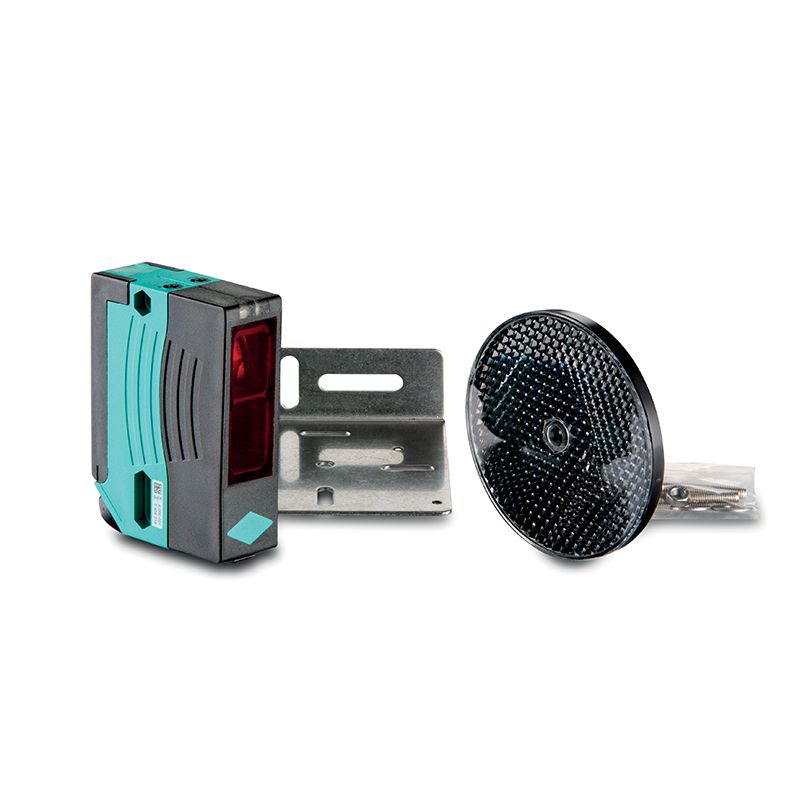

Die robuste Reflexions-Lichtschranke besteht aus einem Sender und einem Reflektor. Die Reichweite zwischen beiden Bauteilen beträgt bis zu 12 Meter ( Grenzreichweite 14m ). Damit ist die Lichtschranke auch für extrabreite Tore geeignet. Der im Sender integrierte Polarisationsfilter blendet direkte Lichtreflexe zuverlässig aus und sorgt damit für einen störungsfreien und sicheren Betrieb. Das kompakt gebaute Sendergehäuse ist wasser- und staubdicht nach IP67, die Sendeeinheit wird mit 24-230 V AC/DC betrieben und ist mit einer LED-Kontrolleuchte ausgestattet. Im Lieferumfang enthalten ist neben Sender und Reflektor auch ein Montagewinkel inklusive Befestigungsschrauben.
- Schließkantenüberwachung an automatischen Torsystemen und Aufzügen
- Überwachung der Schwenkbereiche von Schrankenanlagen
- Objekterkennung und -verfolgung in der Fördertechnik
- Robuste Kompakt-Lichtschranke zur einstrahligen Torabsicherung
- Fremdlichtunempfindlich, auch bei Energiesparlampen
- Manipulationssicher, ohne Bedienelemente
- Allspannungsversion 24V...230V
- Potentialfreier Relaisausgang mit Wechslerkontakt
Technische Daten:
- Reflektions-Lichtschranke 12m mit Polfilter / Grenzreichweite: 14 m
- Zuverlässige und genaue Hinderniserkennung. Kein zweites Kabel wird benötigt.
- Reflexions-Lichtschranke 12 m Set Polfilter
- potentialfreier Wechslerkontakt; 4-Draht 2xCom 1x NO 1x NC
- Schaltungsart hellschaltend ( Einsatz Tag & Nacht )
- Signalausgang Relais, 1 Wechsler Schaltspannung bisd zu 230VAC Schaltstrom max. 2 A
- Schaltfrequenz f 7 Hz Ansprechzeit 50ms
- Eingang 24V....230V AC or DC
- Kontakte für Anschluß = Steckklemmen 4x grau Wechsler / 2x Blau N/- / 2x Orange = L/+
- Lichtsender LED Lichtart rot, Wechsellicht 640nm
- Lichtfleckdurchmesser ca. 35mm im Abstand von 12m
- Öffnungswinkel +/- 1 °
- Normen- und Richtlinienkonformität
- Richtlinienkonformität Niederspannungs-Richtlinie 2006/95/EG
- EMV-Richtlinie 2004/108/EG
- Normenkonformität Produktnorm EN 60947-5-2:2007 IEC 60947-5-2:2007
- Einsatz Indoor oder Outdoor da Schutzgrad IP67 wasserfest
- Betriebstemperatur -20°C bis +60°C

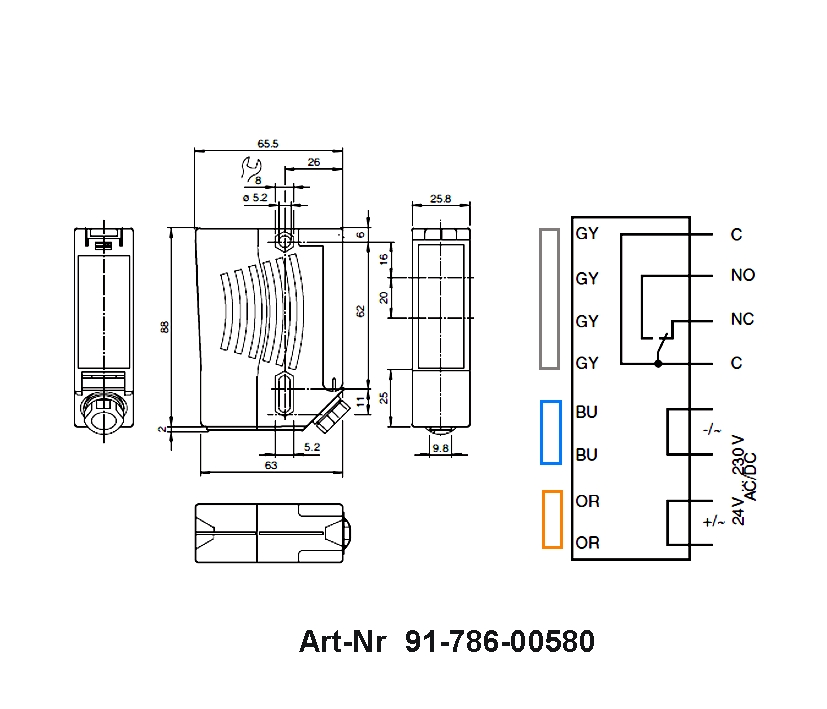

- Abmessungen: 65,5 x 90 x 25,8 mm ( siehe auch Zeichnung weitere Bilder )

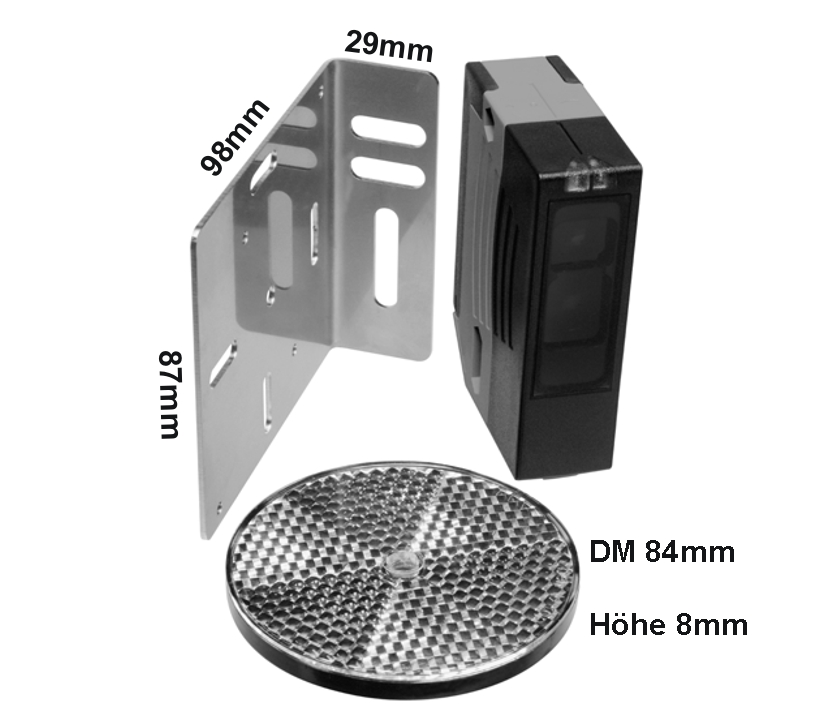

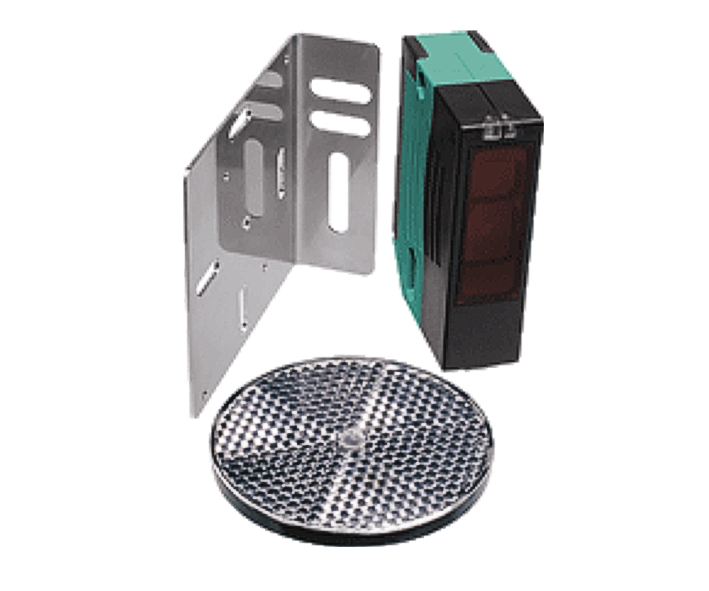

inkl. Edelstahl Montagewinkel ( 98x87x29mm ) und Reflektor ( 84mm Katzenauge ) und Anleitung
Zusatzinformation und Tipps zur Montage und Inbetriebnahme von IR Lichtschranken :
Das Infrarotlicht ( IR ), das aus der Linse ( Optik ) rauskommt, ist sehr spitz vom Lichtstrahl her; nur ca. 3-4mm im Licht-Durchmesser, sprich das IR-Licht ist scharf bzw. eng toleriert; was eigentlich ein Vorteil ist für eine sehr präzise Auslösung. Das bedeutet aber auch, dass mit zunehmender Enfernung des nicht sichtbaren IR-Lichtstrahl bzw. des nicht sichtbaren Lichtpunkts der auf das Katzenauge trift , immer schwieriger wird zum präzisen Einstellen bei der Erstinbetriebnahme. Wir hatten schon Kunden, die meinten das die Lichtschranke defekt sei, was aber nach hausinterner Prüfung definitiv nicht so war, Sie war ok. Die optische Achse muß einfach zu 100% stimmen, sonst funktionert die Infrarot Reflexionslichtschranke nicht. Stellen Sie sich vor Sie müssten auf 10m Entfernung mit einem engtolerierten Licht aus einer Taschenlampe einen Punkt treffen ? Schwierig. Wir empfehlen daher zur Ausrichtung bzw. Inbetriebnahme der Lichtschranke mit Katzenauge einen sichtbaren Laserpointer ( z.B. rotes Licht ) gleich mit zu bestellen, damit klappt dann die optische Justage zwischen dem Katzenauge und der optischen Einheit am schnellsten und Sie haben dann eine perfektes System für eine lange Zeit im Einsatz. .
Optional erhältliches Zubehör ( siehe im Zubehör-Register oder Bst Nr unter Suche eingeben )
- Bst-Nr 91-786-00273 = Wetterschutzkappe für Reflektor ... Katzenaugen
mögliche Netzteil für die Stromversorgung der Lichtschranke
- Bst Nr 93-815-00415 = 230V Steckernetzteil 24V DC 1A für die Steckdose
Hilfsmittel zur Montage bzw. optischen Justage der Lichtschranke ( Empfehlung )
- Bst Nr 91-477-00060 = Laserpointer mit rotem Licht ideal für die Einstellung der Lichtschranke ( Sender zum Katzenauge )
mögliche Relais ( Zusatz-Hilfsrelais ) wenn Sie größere Leistungen schalten möchten oder müßen als die 3A die der integrierte Kontakt aushält
- Bst Nr 47-826-00018 = 24V Steckrelais 16A bis 230VAC 2x Wechslerkontakt für Hutschienenfassung
- Bst Nr 47-827-00050 = Hutschienenfassung für Steckrelais 47-826-00730 oder 00017 oder 00018 mit Schraubkontakten
- oder
- Bst Nr 47-900-00360 = 12V 24V 230V Zeitrelais mit 16-Funktionen 1x Wechslerkontakt 16A für die Montage auf Hutschiene
Wiedergebende Geräte wie Gong, Sprachausgabe für Begrüßung oder Jingle, Sirene etc.
- Bst Nr 79-222-00400 = 220V Sirene 230V Signalgeber mit 8 wählbaren Tönen Rot IP65 115dB Alarmgeber
- Bst Nr 79-222-00014 = 12/24V Sirene mit 32 wählbaren Tönen und integr. LED Blitzlicht
- Bst Nr 79-222-00012 = 230V Sirene mit 32 wählbaren Tönen IP65 Outdoor
- Bst Nr 88-404-09550 = Tonspeicher mit SD-Karte für die Wiedergabe von individuellen Texten, Begrüßungen usw. auf einen Lautsprecher
