Zubehör zu Hauptuhr DCF-77 Antenne Funkempfänger

Produktinformationen "Zubehör zu Hauptuhr DCF-77 Antenne Funkempfänger"

Zubehör zu 99-100-00433 = DCF-Busmodul Funkempfänger digital

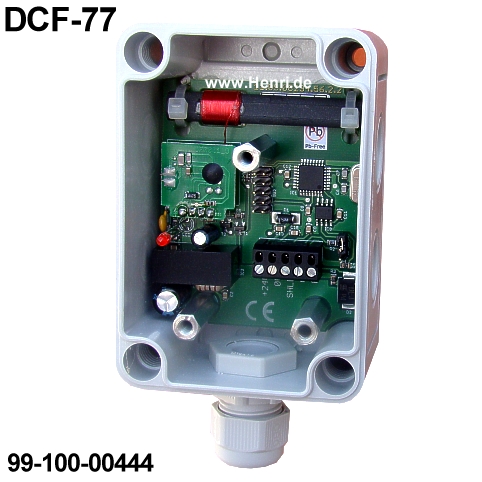

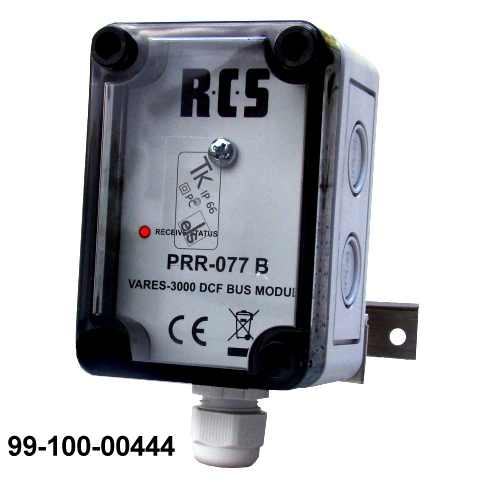

Das DCF-Funkempfängermodul ist ein kompaktes, eigenständiges Zusatzmodul. Es synchronisiert alle am Bus befindlichen Geräte, die eine genaue Systemzeit benötigen. Die Montage ist an einer beliebigen Stelle des ProLine-Busses innerhalb von 1 km möglich. Die Spannungsversorgung des Moduls erfolgt ebenfalls über den Bus. Uhrzeit und Datum der internen Quarzuhr können vom optionalen externen Funkuhrmodul  in konfigurierbaren Zyklen synchronisiert werden. Das DCF77 Funkempfänger mit Antenne kann auch zum besseren Empfang im Außenbereich montiert werden, da das Gehäuse der Schutzart IP66 entspricht.

Technische Daten:

  • Anschluss intern 5 Schraubklemmen wie folgt
  • 24Vdc / 0V = Masse / SHLD / A / B  = (A+B = RS422/485 Bus)
  • Verlegekabel Empfehlung mindestens 5-adrig (am besten min 4x2x0,6qmm zb. LAN bzw. Patchkabel Cat-6 / Cat-6a / Cat-7)
  • Wandaufbau-Gehäuse IP66 Indoor-Outdoor
  • Integrierte Status LED für DCF77 Empfang
  • Das Gehäuse aussrichten in Richtung Atomzeit-Sender siehe WEB ( z.B. Augsburg )
  • Abmessungen: H: 95mm B: 66mm T: 58mm
  • Lieferumfang: DCF-Antenne mit integriertem Funkempfänger und Vario-Wandhalter (ohne Anschlusskabel)
