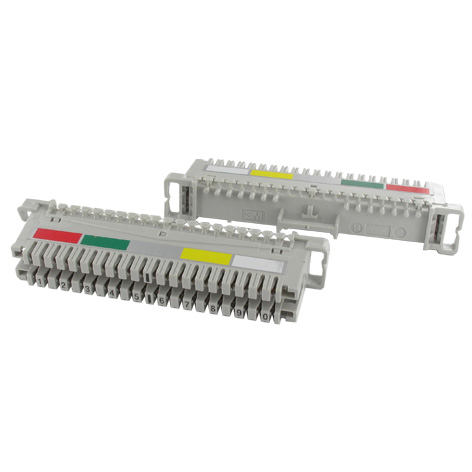

Anschlussleiste LSA 10DA für 20-Drähte hohe Bauform Aufsteckleiste für Trägergehäuse

LSA 10-EA Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern In der Mitte der Leiste mit parallelem Prüf-Messabgriff bzw. Überspannungsabgriff für LSA Montagewannen/-kanäle Beschriftung: Schwarz 1x 1....10 ohne Farbcode Herstellerbezeichnung: LSA 10-EA für 10-Doppeladern = 20-Drähte  Abmessungen: 124 x 22,5 x 41mm Befestigungsart je nach optional erhältlichen Verteiler   zum aufstecken bzw. aufrasten oder Stangenmontage je nach Verteilersystem + siehe auch weitere Bilder !  Zusatzinfos:  Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte )

20DA Anschlussleiste beidseitig Schraubkontakte Geeignet für Schwachstrom-Anwendung, Telekommunkation, LED Beleuchtungstechnik, Schaltanlagenbau, Schaltschrankbau, Alarmtechnki, Kameratechnik usw. Anschlussleiste nach DIN 47614 für 20DA = 20-Doppeladern Schraubkontakte Bereits durchgebrückt von links nach rechts, unterest Reihen, oberste Reihen Beschriftungsstreifen anbei zum aufstecken Kontakte: Messing, vernickelt, Belastbarkeit bis 8A M3 Schlitzschrauben Isolierkörper Kunststoff ABS-Formmasse Aufgedruckte Zahlen 1...20 + E Mittelsteg Litze oder Draht kann direkt darunter eingeklemmt werden da Vierkanntmutter direkt darunter oder M3 Gabelschuh kann auch eingeklemmt werden Kontakt für Gabelschuh bis max Breite 5,5mm Für 20DA = 20 Doppeladern = 40 Schwachstromadern Abmessungen: L: 180mm B: 44mm H: 23/25mm Gewicht: 125gr Befestigungsmass: 170mm 170mm Bohrung Mitte/Mitte zur Befestigung passend in die VKK VKA Serie Kästen (siehe Zubehör-Register)

LSA Klemmleiste 20DA für 20 Doppeladern = 40 Schwachstromadern Moderne Anschlusstechniken müssen bei gleichen oder besseren technischen Eigenschaften ein deutlich geringeren Platzbedarf aufweisen; und nicht zuletzt müssen sich die Rangierbereiche möglichst übersichtlich darstellen. Somit ist dies die optimale Klemmleiste bzw. Anschlußleiste bzw. die Lösung für die Zentrale Kabellage in der Schwachstromtechnik. Ideal beim Einsatz und sauberen verdrahten, verteilen und auflegen für die Cat.3 Kabelage bei der Telekommunikation-, Datentechnik, VoIP-, DSL-Technik, Alarm- und Sicherheitstechnik also kabelgebunde Bewegungsmelder, Türmelder, Kontaktmelder, Reedkontakte usw. Ideal auch für die ELA-100V Technik als Unterverteiler usw.  LSA = Schneidklemmtechnik ( kann unabisoliert geklemmt und auch wieder ausgeklemmt werden )  Anschlussklemmleiste zum Aufschrauben in Kleinverteiler  Aufzulegen mittels optionalem LSA Werkzeug geeignet für 20DA = 20 Doppeladern = 40 Schwachstromadern  Ideal für Massivleiter ( Drähte ) mit DM 0,4 bis 0,8mm ( AWG26-20 )   für zwei gleiche Massivleiter mit DM 0,4 bis 0,65mm  Für Isolierungsaußendurchmesser mit DM 0,7 bis 1,6mm ( PVC or cell PE and PA )  Kontakte aus Messing, versilbert Kontaktwiderstand : 1-10mOhm / Kontaktbrücke Ja von Links nach Rechts  Kontaktbelastbarkeit jew. max <5A ( EN60947-7-1 ) Isolationswiderstand : 5x10hoch4Mohm 500V Geschirmt Nein / In Verbindung mit Metallgehäuse Ja  Mit Leistenmarkierung Beschriftung/Ziffern 2x 1..10 Kontaktleiste Numbers of retermination <200  Abmessungen: Länge Korpus 179mm / Länge mit den L+R Kabelführungen ca. 200mm                           Breite Korpus : 19mm mit Kabelführung 26mm / Höhe Korpus : 25,5mm m.Stangenbef: 40mm Befestigungsmass: 170mm ( Bohrung Mitte/Mitte zum schrauben ) Befestigungsmass: 163mm ( Bei Stangenmontage PS: Die Stangenbef. kann abgemacht werden ) Siehe auch weitere Bilder zur Stangebefestigung !  Form B nach DIN47608 Teil-1 zur Montage in Kleinverteiler, Schwachstromverteiler  Isolierkörper aus ABS Formmasse UL94V-0 / Halogenfrei Ja / RoHS konform Ja  Temperatur-Einsatzbereich : -40°C .... +80°C  Farbe: Grau ähnlich RAL7035 Optional erhältliches Auflegewerkzeug (siehe Zubehör-Register) z.B. Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug z.B. Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profi z.B. Bst.Nr.:97-905-00910 = LSA Auflegewerkzeug Profi Optional erhältliches Schilderrahmen (siehe Zubehör-Register) Bst Nr 38-400-00215 = Schilderrahmen für 20DA Leisten  Optional erhältliche Verteilergehäuse ( siehe im Zubehör-Register ) z.B. Bst.Nr.:52-625-00500 = für max 1x LSA 20DA Leiste = 40 Schwachstromadern  z.B. Bst.Nr.:52-625-00530 = für max 2x LSA 20DA Leiste = 80 Schwachstromadern  z.B. Bst.Nr.:52-625-00880 = für max 3x LSA 20DA Leiste = 120 Schwachstromadern ( nml. )  z.B. Bst.Nr.:52-625-00640 = für max 4x LSA 20DA Leiste = 160 Schwachstromadern ( nml. )
