Verteilerkasten VKA-4 max 14x Klemmleisten 10DA Schwachstrom
Artikelnummer: 52-625-00645
Produktinformationen "Verteilerkasten VKA-4 max 14x Klemmleisten 10DA Schwachstrom"
Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw.
- VKA4 Supersolider Profi Verteilerkasten aus Metall, schlagfeste solide Ausführung
- Basisträger Vollmetall mit Erdungschraube/Erdungsbolzen und wechselbare Mantelkeilklemme
- Metalldeckel und solider Unterbauch für Kabelführung auch aus Metall

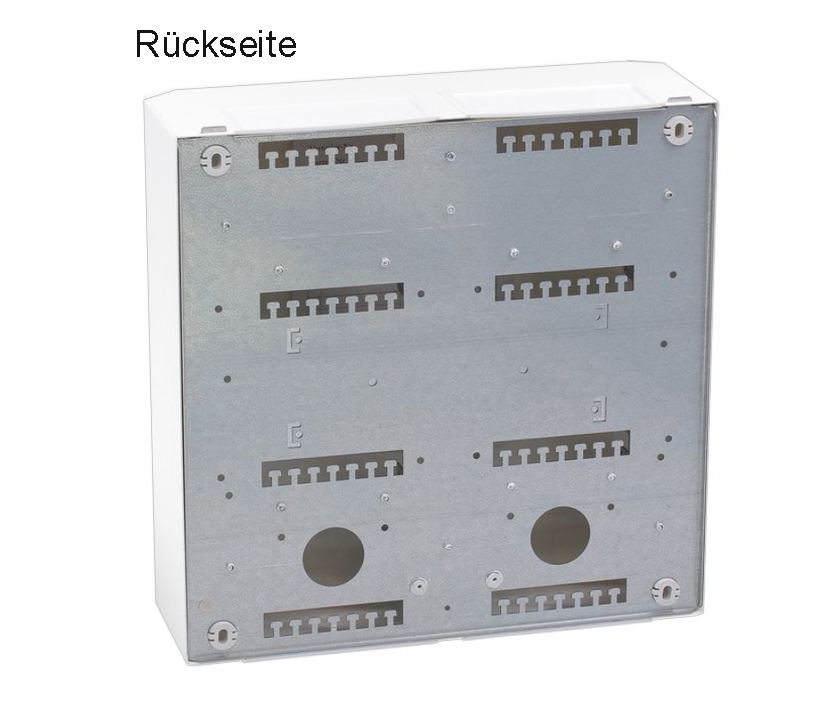

- Kabeleinführung von oben/unten durch Kunststoffeinlässe in der Haube und von hinten durch Aussparungen in der Rückwand möglich
- Rangierdrahtführungen ober- und unterhalb der Montagewanne für geordnete Rangierdrahtführung
- Erdungsbolzen und wechselbare Mantelkeilklemme
- Vorreiber in der Haube auf Schließsystem ( Schloß auch wechselbar )
- Montage von Deckelkontakt möglich
- Verteilerbelegungsverzeichnis an der Innenseite der Stahlblechhaube

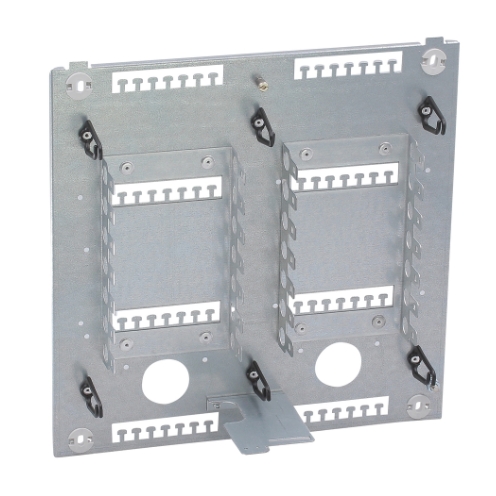

- Mit Metall-Grundplatte für alle div. Klemmen Baugruppen Klemmen usw. befestigt werden können
- Primär geeignet für Klemmen mit Aufsteckmontage oder bedingt mit Blechtreibschrauben, Kabelbinder
- Für Klemmleisten aus der Schwachstromtechnik also
- LSA oder LSA-Plus oder auch SID-C / SID-CS Leisten / Schraubleisten VKA2
- Im Prinzip alle Klemmleisten LSA-Modulen 2/10 ( 10DA Steckversion ) die für Montagewanne geeignet sind
- oder auch optional erhältlich LSA-TL = Testleisten Messleiste mit Prüfschnur und Steckkontakt
- Metall-Verteilerkasten fuer max. 14-Stück 10DA Leisten ( 2x7er Reihe ) ergibt max 140DA = 140-Doppeladapter = max 280 Litzenkabel

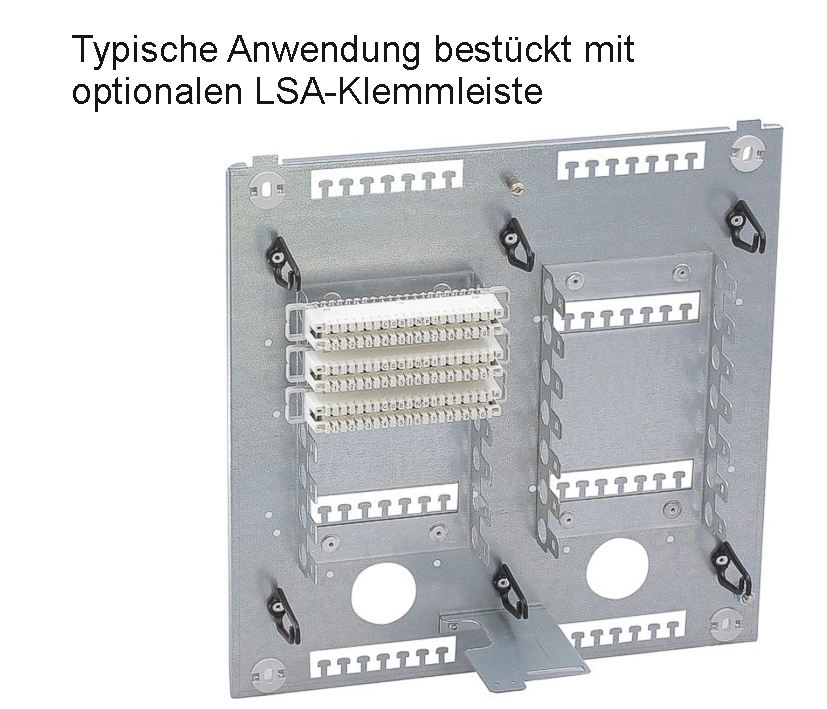

- z.B. zur Aufnahme von 2x 7x Leisten 2/10 bzw. 10DA
- SIEHE AUCH WEITERE BILDER ( ein Beispiel )
- Wandverteiler fuer die Aufputzmontage
- verschliessbar durch optionalen Schlossbausatz ( fals benötigt )
- Verteilerkasten aus Metall ( 2-teilg )
- Überspannungsschutz steckbar
- DIN-Leisten kompatibel Nein
- Farbe der Haube: RAL 9016 (verkehrsweiß)
- Schutzart IP42
- Klimabereich : Einsatz in trockenen Räumen
- Abmessungen: H: 330mm B: 330mm T 115mm
- Max. Tiefe der Einbauten = 106mm
- Gewicht: 3,5Kg
Klemmleisten optional siehe Zubehör-Reiter
Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. )

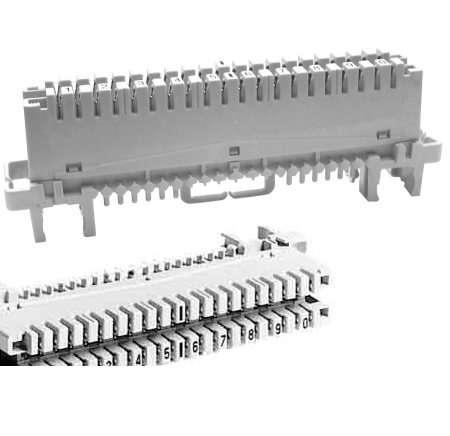

- Bst.Nr 38-400-00190 = LSA Leiste für 10DA = 20-Drähte = 10DA = 10-Doppeladern L: 124mm

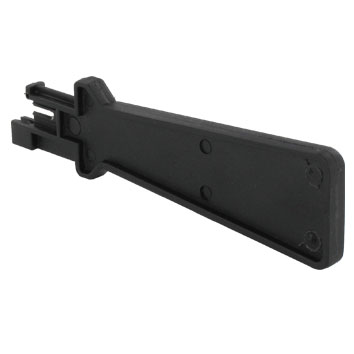

- Bst.Nr 97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug
- Bst.Nr 97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug
- Alternative Leisten ( anderstweitig zu befestigen )

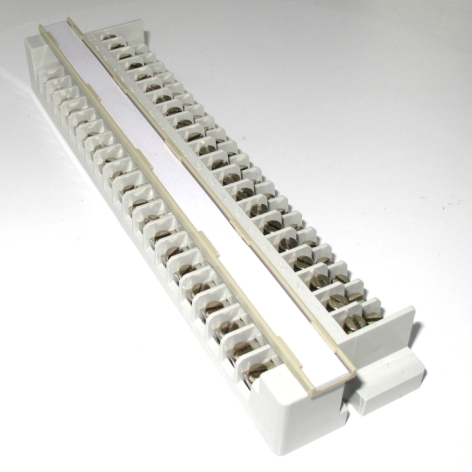

- Bst.Nr 38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )
- Bst Nr 38-400-00200 = LSA für 10-Doppeladern (20Drähte) mittel Blechtreibschrauben

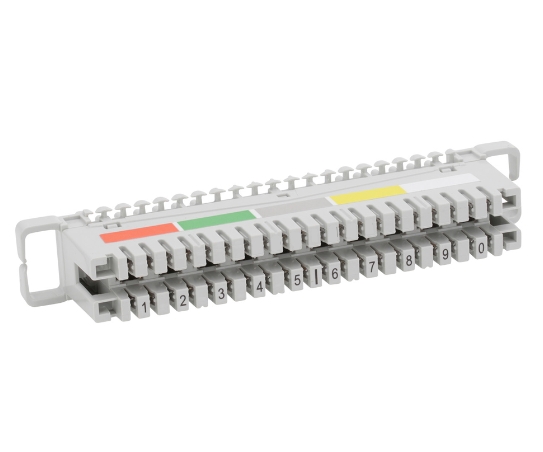

- Bst Nr 38-400-00240 = LSA für 10-Doppeladern (20Drähte) hohe Ausführung zum aufstecken auf Zapfen
Anmelden
Ähnliche Artikel

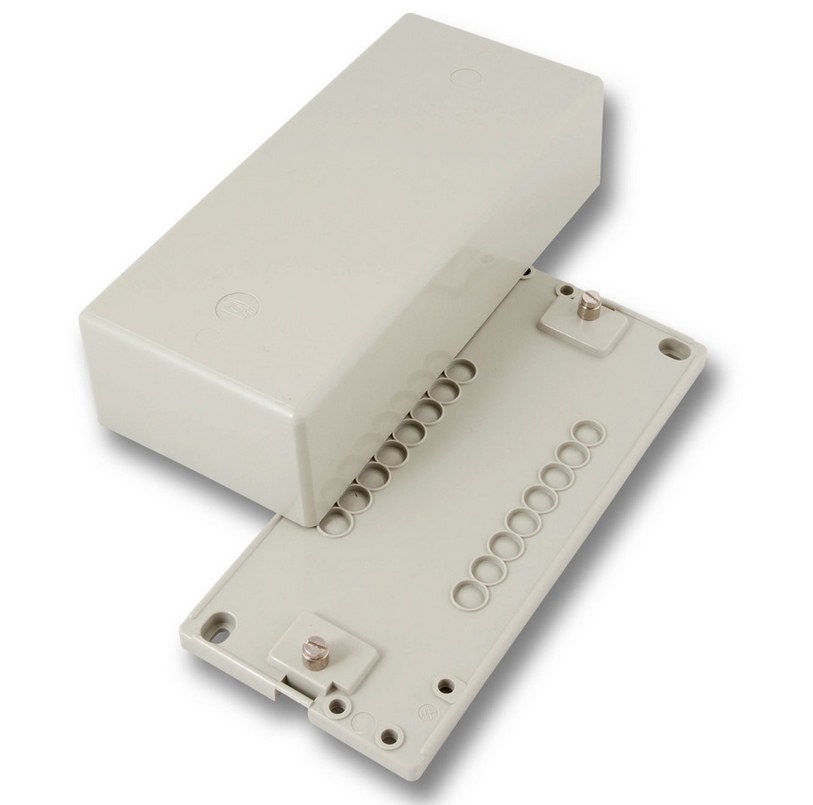

Verteilerkasten für 1x 20DA Klemmleiste
Verteilerkasten bzw. Leergehäuse für die Aufnahme von einer 20DA wie LSA oder SID Klemmleiste Anschlussleiste nicht im Lieferumfang (siehe Zubehör-Reiter) Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: L:200mm B:90mm H:50mm Optinales Zubehör Klemmleisten und Werkzeuge (siehe Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte
20,59 €*
%

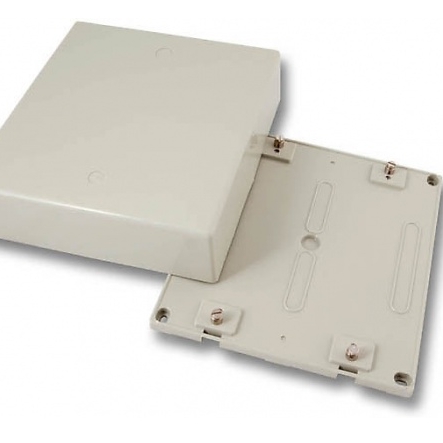

Verteilerkasten für 2x 20DA Klemmleisten
Verteilerkasten bzw. Leergehäuse bzw. Kunststoffverteiler für die Aufnahme von bis zu 2 LSA oder 2 SID Klemmleisten 20DA Anschlussleiste nicht im Lieferumfang Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: 200 x 178 x 50mm (L/B/T) Optionales Zubehör wie Klemmleisten und Werkzeuge (siehe auch Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte Weitere Ersatzartikel = Bst-Nr 52-625-00535
25,95 €* 34,95 €* (25.75% gespart)

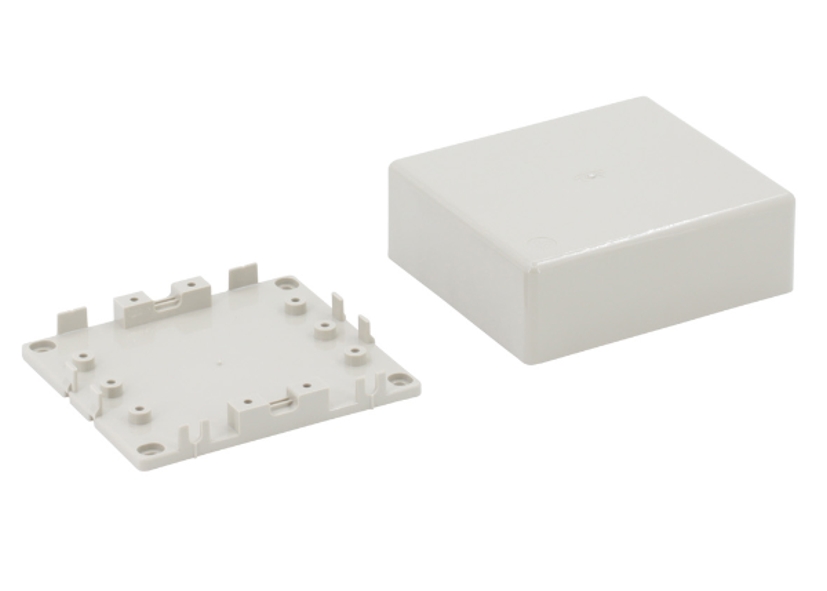

Verteilerkasten für 10DA Klemmleisten
Verteilerkasten Leergehäuse für die Aufnahme von 10DA Klemmleisten z.B. LSA oder SID oder SID-C Klemmleiste Kunststoffverteilerkasten für die Fernmeldetechnik Schwachstrom Alarmtechnik DSL Telefonie usw. für max 2x 10DA Klemmleisten Verteilerkasten Leergehäuse für die Aufnahme von einer 10DA = LSA oder SID-C Anschlußleiste Anschlussleiste nicht im Lieferumfang Für max 2 Klemmmodule gemäß DIN47608 Form-A ( LSA-Baureihe 1/10 10DA ) oder DIN 47614 Form-A Aufputzgehäuse für trockene Räume Kabeleinführung von 4 Seiten möglich Schutzart IP-30 Werkstoff Kunststoff Thermoplastgehäuse Farbe Grau... Kieselgrau ( RAL 7032 ) Abmessungen L: 130mm / B: 115mm / H: 45mm Zubehör siehe auch (Zubehör-Register) Bst.Nr: 38-400-00200 = 10DA Klemmleiste mit LSA-Technik Bst-Nr: 38-400-00100 = 10DA Klemmleiste mit SID-C Technik
24,90 €*
Ausverkauft
%

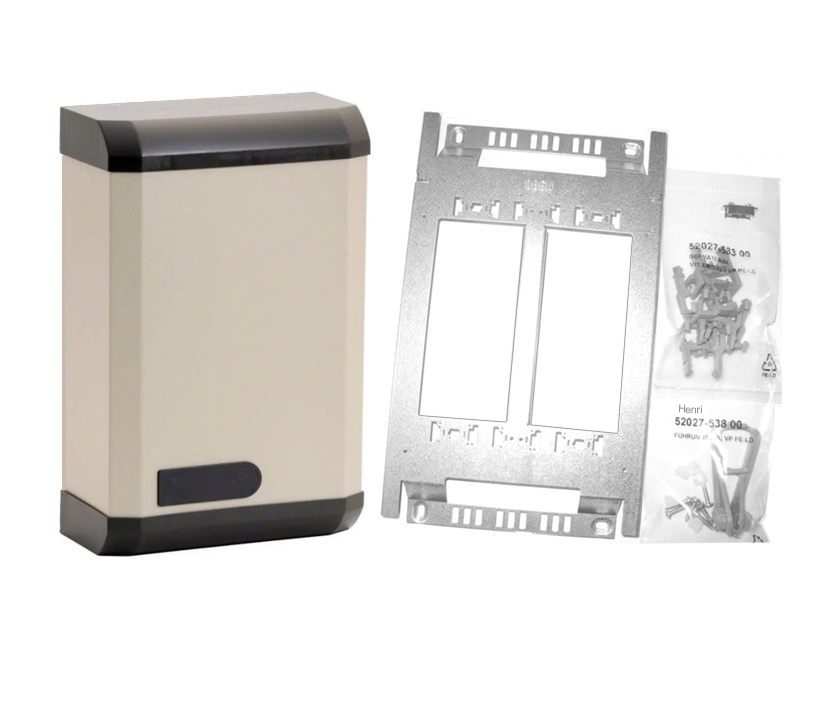

Verteilerkasten VKA-2 max 3x Klemmleisten Schwachstrom
Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw. Wandverteiler fuer die Aufputzmontage / VERTEILERKASTEN aus STAHLBLECH Supersolider Profi Verteilerkasten aus Metall, schlagfest Interner Basisträger Vollmetall mit Erdungschraube Metalldeckel mit oben und unten Kunststoffabdeckung in Anthrazit mit Kabeleinlaessen zum ausbrechen. Ideal fuer Klemmleisten aus der Schwachstromtechnik also z.B. LSA oder LSA-Plus oder auch SID-C / SID-CS Leisten / Schraubleisten VKA2 Im Prinzip alle Klemmleisten nach DIN476144 zur Aufnahme von Anschlusstechnik mit Befestigungsmass 170mm ( DIN Leisten 180mm z.B. 20DA ) wie Quante SID-C, SID-CD sowie LSA-Plus 1 und LSA-Plus 2, ( 96mm auf Montagewanne), Herzstueck dieser Verteilerkastengeneration ist die drehbare Bodenplatte. Wahlweise bestückbar mit 1,2,3 Leisten LSA-, LSA-Plus, SID-C, SID-D oder Schraubklemmleisten Verteilerkasten Bodenplatte fuer 3x 20DA = max. 60DA ( Doppeladapter = max 120 Litzenkabel ) zur Aufnahme von max 3x Leisten 20DA SID-CD bzw. LSA-PLUS 1 oder 2x Leisten mit 20DA nach DIN47614 Form B Wandverteiler fuer die Aufputzmontage verschliessbar durch optionalen Schlossbausatz DIN Verteilerkasten aus Metall ( 2-teilg ) Schutzart IP40 Abmessungen: H: 330mm B: 200mm T 100mm Gewicht: 2,6Kg Lieferung : Verteiler mit Erdungsschraube + Halteclips fuer Schneidklemmleisten ohne internen Klemmleisten Optional zb. 20DA Klemmleisten optional siehe Zubehör-Reiter Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. ) Bst.Nr.:38-400-00210 = LSA Leiste für 20DA = 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm ) Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug Alternativ Bst.Nr.:38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm ) Bst.Nr.:38-400-00120 = SID Leiste für 20DA = 40 Drähte
92,50 €* 99,00 €* (6.57% gespart)
Zubehör
%
Anschlussleiste LSA 10DA für 20-Drähte hohe Bauform Aufsteckleiste für Trägergehäuse
LSA 10-DA hohe Bauform Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern LSA-Anschlussleiste 10DA für 10-Doppeladern + zum aufstecken ins Trägergehäuse + 10DA Klemmleiste für 10-Doppeladern = 20-Drähte LSA Anschlussleiste 10DA mit Farbcode auf beiden Seiten für 10 Doppeladern = 20 Schwachstromadern Beschriftung: Schwarz 1x 1....10 Zusatzinfo: in der Mitte ist zwischen den LSA Klemmen ist ein Zugang für Messspitzen ( Messkontakte ) zwischen den Klemmenreihen Abmessungen: B: 111mm T: 22mm H: 33mm Höhe mit Kabelbügel: 40mm Links und rechts befinden sich Kabelhalter sowie unten Befestigungsart: Aufstecken 104mm Stecknasenmaß oder mittels Kabelbinder Befestigungsart je nach optional Verteiler zum aufstecken bzw. aufrasten oder per Kabelbinder je nach Verteilersystem siehe auch weitere Bilder ! Zusatzinfos: Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 siehe im Zubehör-Register ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte ) Verwendung von ungeschirmten und geschirmten zwei- und vierpaarigen Kabeln möglich Große seitliche Rangierösen Einsatz in trockenen oder feuchten Räumen ohne Betauung Erfüllt technischen Anforderungen der Deutschen Telekom AG Die LSA-Leisten der Baureihe 2 sind für folgende Kommunikationsanwendungen geeignet: Analoge und digitale Telefondienste, Ethernet (10BaseT) mit 10 MBit/s, Token Ring mit 4 oder 16 MBit/s, TPDDI mit 100 MBit/s, Weitere Daten- und Kommunikationsdienste
8,40 €* 12,95 €* (35.14% gespart)
%
Anschlussleiste LSA 10EA für 20-Drähte
LSA 10-EA Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern In der Mitte der Leiste mit parallelem Prüf-Messabgriff bzw. Überspannungsabgriff für LSA Montagewannen/-kanäle Beschriftung: Schwarz 1x 1....10 ohne Farbcode Herstellerbezeichnung: LSA 10-EA für 10-Doppeladern = 20-Drähte Abmessungen: 124 x 22,5 x 41mm Befestigungsart je nach optional erhältlichen Verteiler zum aufstecken bzw. aufrasten oder Stangenmontage je nach Verteilersystem + siehe auch weitere Bilder ! Zusatzinfos: Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte )
10,95 €* 12,95 €* (15.44% gespart)
%
Anschlussleiste 20DA für 40-Drähte Schraubklemmen 170mm Kabelverteiler
20DA Anschlussleiste beidseitig Schraubkontakte Geeignet für Schwachstrom-Anwendung, Telekommunkation, LED Beleuchtungstechnik, Schaltanlagenbau, Schaltschrankbau, Alarmtechnki, Kameratechnik usw. Anschlussleiste nach DIN 47614 für 20DA = 20-Doppeladern Schraubkontakte Bereits durchgebrückt von links nach rechts, unterest Reihen, oberste Reihen Beschriftungsstreifen anbei zum aufstecken Kontakte: Messing, vernickelt, Belastbarkeit bis 8A M3 Schlitzschrauben Isolierkörper Kunststoff ABS-Formmasse Aufgedruckte Zahlen 1...20 + E Mittelsteg Litze oder Draht kann direkt darunter eingeklemmt werden da Vierkanntmutter direkt darunter oder M3 Gabelschuh kann auch eingeklemmt werden Kontakt für Gabelschuh bis max Breite 5,5mm Für 20DA = 20 Doppeladern = 40 Schwachstromadern Abmessungen: L: 180mm B: 44mm H: 23/25mm Gewicht: 125gr Befestigungsmass: 170mm 170mm Bohrung Mitte/Mitte zur Befestigung passend in die VKK VKA Serie Kästen (siehe Zubehör-Register)
33,95 €* 49,00 €* (30.71% gespart)
%

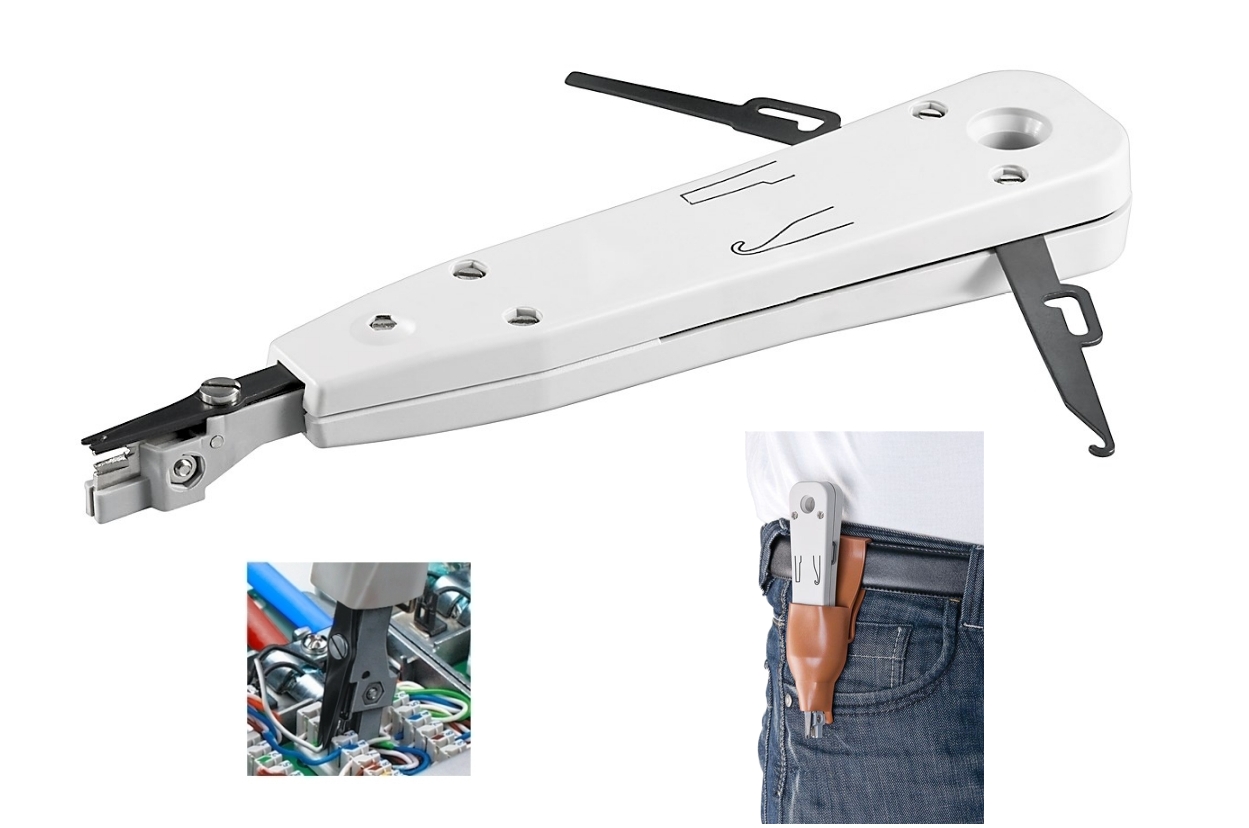

LSA Anlegewerkzeug Auflegewerkzeug mit Schneider -OEM-
