12Volt Netzteil mit USV Funktion (12V Notstromversorgung mit Akkupufferung) 12V 11A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 12-13,8V 11A Netzteil mit 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 12V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 50Ah Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 12V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 12Volt Gleichspannung ( 13,8V )  Leistung Ausgang 0-11,5A max. 11,5A ( 11A Netzteil + 0,5A Ladestrom Akku )   Ausgangsspannung über bedingt vom Akku über Poti einstellbar ( 12....14,4V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Stromausfall wird die 12V Spannung des Akkus direkt an den 12V Geräteausgang automatisch durchgebrückt Anschluss mit Ladefunktion (13,8V für Akku (Blei, Blei-Gel) Anschluss für 12-13,8V Pufferakku (Bleiakku) bis 50Ah Empfohlene Akkukapazität: 2Ah bis 50Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 12V Bleiakku automatische Laderegelung des angeschlossenen Akkus Ladestrom max. 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 10V +/-0,8V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus.  Ab 10,5V und darunter wird der Akku vom Verbraucher getrennt   2 Schraubanschlüsse für 12V Ausgang ( Last )   2 Schraubanschlüsse für 12V Akku ( Bleiakku ) 3 Netzteingang (L+N+PE) Überspannunssschutz für den Ausgang: 15,87-18,63V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms Überspannungschutz 110-150% Hoher Wirkungsgrad: 80% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC)-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg optional erhältlich passendes Kunststoff-Gehäuse z.B. Bst Nr  52-625-00850 Passendes Zubehör wie 12V Bleiakkus mit unterschiedlicher Leistung siehe (zubehör-Register)   Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :    als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 5,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 24V 5,5A Netzteil mit Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 24Ah(z.B. 2x12V Akku) Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingang 230VAC typisch  Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 24 Volt stabilisierte Gleichspannung Leistung Ausgang 0-5A max. 5,5A ( Netzteil 5A + 0,5A Ladestrom )  Ausgangsspannung über Poti bedingt durch Akku regelbar ( 24V...29V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift  Anschluss mit Ladefunktion für Akku (Blei, Blei-Gel, AGM) Anschluss für 24V Pufferakku (Bleiakku) bis 25Ah ( z.B. 2 x 12V Akku ) Empfohlene Akkukapazität: 2Ah bis 25Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku automatische Laderegelung des angeschlossenen Akkus Akku Ladestrom automatisch bis max 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 19,5V +1,5V -1V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus  Ab 19,5V und darunter wird der Akku vom Verbraucher getrennt 2 Schraubanschlüsse für 24V Ausgang (Last) 2 Schraubanschlüsse für 24V Akku (Bleiakku) 3 Netzeingang (L+N+PE) Überspannunssschutz für den Ausgang: 31,74-37,26V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms ( Dies beziehen sich auf die Pufferzeit des Netzteils )  DC Online USV ( Eine Umschaltung per Relais zum Akku gibt es nicht, der Akku ist permanent Online )  Überspannungschutz 110-150% Hoher Wirkungsgrad: 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 Eingang-Ausgang galvanisch getrennt  100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC(-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register) Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

DC USV 12V...13,8V Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-13,8Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Aktuellste Ausführung mit Schaltnetzteil Technolgie Mit umfangreichen Schutzeinrichtungen wie:     Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt     Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation via Polymer-Sicherung     Überspannungsschutz OVP     Ueberspannungssicherungen >16V (automatisch wiederhergestellt)     Überspannungsschutz (AC-Ausgang)      Umschaltungssicherungen Varistoren     Anti-Sabotage-Schutz ( Tamper = Kontakt im Deckel )      Überlastungsschutz OLP     Sicherung im Akku-Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt     Kontrolle der Batterieladung und ihrer Erhaltungsladung (Wartung)      Schutz der Batterie vor übermäßiger Entladung (UVP)  Interner Sabotagekontakt (Tamper) Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC  Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac über Klemmen mit PE ( 176..264VAC 50/60Hz )  Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus ( Bleiakkus 1...17Ah )  Netzteil-Leistung Pmax 48Watt  Leistungsfähigkeit 87%  Ausgangsspannung stabilisiert über Poti ist die Sannung nachstellbar +/-15%  Spannung DC 10,2...12...13,8Volt DC ( Restwelligkeit: 120mV pp max ) Ausgangsstrom: 3,0A + 0,5A für die Akkuladung ( max 3,5A )  Anschlüsse Netzteil 230VAC ( L + N + PE ) über Schraubklemmen bis 2,5qmm ( Input 176-264VAC 50/60Hz ) 1x 3pol Kabel mit Molexstecker für Status-LEDs Frontdeckel 2x Kabel für optionalen Bleiakku ( Pufferakku ) 2x Schraubklemmen bis 2,5qmm für den Ausgang ( Last ) ( - / +  )    Akkupufferung bzw. Notstromakku mit     optional erhältlichem Standard 12V Bleiakku 1,2....7,2....17Ah     Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab     Batterieladestrom max 0,5A  Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. )  Schutz der Batterie vor Tiefentladung UVP U<9,5V ( +/- 5%) – Abschaltung der Batterieklemme Max. Platzfach für Akku im Gehäuse: B:207mm H:220mm T:80mm  Zusatzinfo: natürlich können auch größere Akku einfach außerhalb des Gehäuses angeschlossen werden !  Abmessungen Metallgehäuse: B: 235mm  H: 305mm T:82mm mit Abstandsfüsse 90mm  Stahlblech 0,7mm, Farbe Weiss RAL9003  Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung ohne Lüfter  Betriebstemperatur -10ºC...+40ºC Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah Bleiakku z.B. unsere Artikel Nr.: 33-175-00054 = 12V 7,2Ah LONG (siehe Zubehör-Register ) Empfehlung Akku mit 17Ah Art-Nr 33-175-01305 oder 18AH = Art-Nr 33-175-01271 Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden. Zusatzinfo zur Serie der DC-USV + folgende Ausführungen gibt es derzeit  ( ggf. unter Suche oder unter Register ähnliche Produkte )  Bst Nr 66-860-02040 = DC USV 230Vac auf 12V  1A  LED Spannung für Akkus 1,2....7,2Ah im Gehäuse oder bis zu 12Ah ext Bst Nr 66-860-02005 = DC USV 230Vac auf 12V  2A  mit Akkuanschluss 1,2....7,2Ah im Gehäuse oder bis zu 17Ah extern  Bst Nr 66-860-02150 = DC USV 230Vac auf 12V  5A  mit Akkuanschluss  3......17Ah im Gehäuse oder bis zu 60Ah extern Bst Nr 66-860-02110 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....40Ah im Gehäuse oder bis zu 100Ah extern Bst Nr 66-860-02120 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....100Ah ( ohne Akkufach = Akku muß extern )

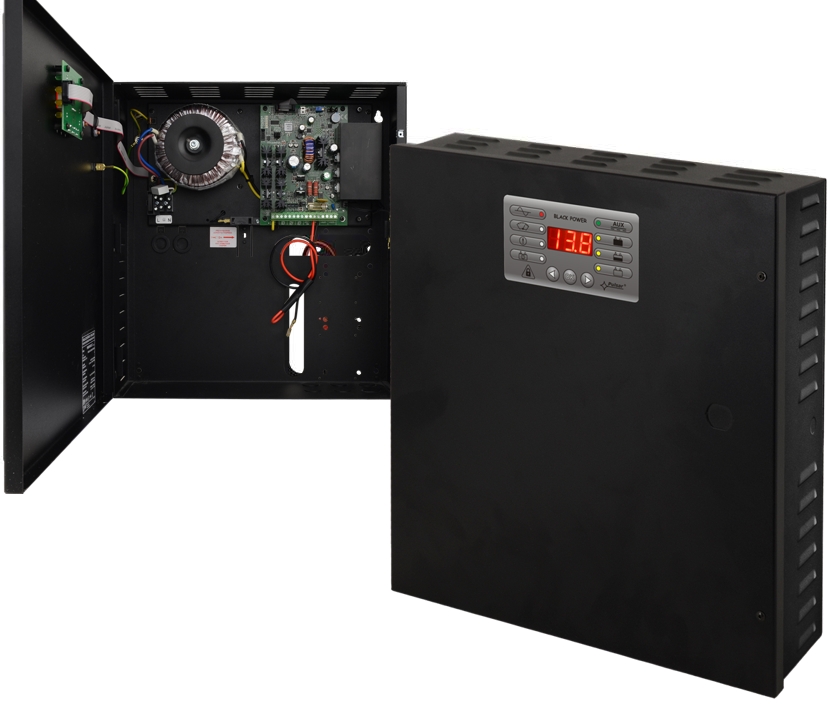

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung Ausgangsstrom: 3,0A Belastbarkeit 0..3,0A max und dann 0,2A Laden oder Ausgangsstrom: 2,6A Belastbarkeit 0..2,6A max und dann 0,6A Laden oder Ausgangsstrom: 2,2A Belastbarkeit 0..2,2A max und dann 1,0A Laden Ausgangsstrom: 1,7A Belastbarkeit 0..1,7A max und dann 1,5A Laden Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A    umstellbar mitels Jumper    Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2....17Ah oder externe Akkus bis 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität 0,2A / 0,6A / 1,0A / 1,5A via Jumber auf der Hauptplatine ( Ladezeit bei 17AH Akku 50h / 25h30m / 15h18m / 10h12m bei 1,5A ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 300mm H: 300mm T: 92mm (mit Abstandshalter + 8mm = 100mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Gewicht: 4,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah....17Ah Bleiakku Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 5A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung 1. Ausgangsstrom 5 A + 0,6 A Laden des Akkus 2. Ausgangsstrom 4,1 A + 1,5 A Laden des Akkus 3. Ausgangsstrom 3,4 A + 2,2 A Laden des Akkus 4. Ausgangsstrom 2,6 A + 3 A Laden des Akkus    umstellbar mitels Jumper Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2...17Ah ..oder extern 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität    0,6A / 1,5A / 2,2A / 3A via Jumber auf der Hauptplatine Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 330mm H: 355mm T: 100mm (mit Abstandshalter + 8mm = 108mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Normen:  Konstruktion gemäß der Norm EN50131, Stufe 3 Schutzklasse EN 60950-1:2007 I (first) / Schutzgrad EN 60529: 2002 (U) = IP20 Gewicht: 6,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

DC USV 12Volt 6A 12A mit integriertem Ladegerät  Das akkugepufferte Netzteil (DC USV) im Hutschienen-Gehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12Volt und 6A Dauerstrom bzw. max. 12A mit angeschlossenem Akku an. Das Lade-Netzteil im Hutschienengehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler und einstellbarer Ausgangsspannung von 10..14,4Vdc und 6A Dauerstrom ohne Akku und 12A mit optinonalem Bleiakku. Hervorragendes Überlastverhalten, bis zu 300% Max Spitzenstrom von 18A ( 4 Sekunden ) ... siehe Details hierzu weiter unten  Das 12V Hutschienen Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutz gleich mit an. Störungen aller Art werden zuverlässig; optisch und akustisch angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung, durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 220-240V Versorgung versehen. Das Netzteil mit Ladegerätefunktion und DC USV Funktion wurde gemäß den Anforderungen von EMC und LVD der Europäischen Union entworfen. HighLights: Kurzschluss- und Verpolungsschutz am Ausgang Potentialfreie Relais-Kontakte Geeignet für Bleiakkus AGM-L / AGM-H / GEL / Solarakkus / Bleiakku nass (Autobatterie)  Permanente Diagnose des Batteriestatus 3-stufige Batterieladung nach IUoU Ladekurve Hervorragendes Überlastverhalten, bis zu 300% Technische Daten und Eigenschaften: DC USV mit 3in1 ( 12V Netzteil / 12V Ladegerät / 12V DC USV )  Netzteil integriert     Eingangsspannung: typisch 230Vac über Klemmen mit PE     Automatischer Weitbereichseingang: 90...305VAC 47...63Hz     Hoher Wirkungsgrad von 89%     Ausgangsspannung 12V DC linear stabilisiert über kleines Poti einstellbar von 10...14,4Vdc     Ausgangsstrom / Belastbarkeiten :     Ausgangsstrom (ohne Akku.)           = 6A Dauerstrom ( Netzteile alleine )     Max. Ausgangsstrom ( ohne Akku ) = 18A für 4 Sekunden ( Netzbetrieb )     Max. Ausgangsstrom ( mit Akku.)    = 12A für max 4 Minuten ( Netzt und Akku )    Netzteil Dauerstrom 6A max bw. 18A Spitzenstrom für 4 Sekunden ( Bei Betrieb ohne Akku )     In Verbindung mit optional erhältlichem Akku ( Bleiakku ) Dauerstrom bis 12A ( 12A 4Min )     Kopplungen oder Parallelschaltungen mehrerer DC-USV ja durch Schottkydioden oder Modul MR220     Redundanzbetrieb Nein / Leistungserweiterung Ja siehe weitere Bilder  Ladegerät integriert     verwendbar für offene, verschlossene Bleiakkus aller Art AGM-, Blei-Gel-Akkus, Solarakkus, KFZ Batterie    vordefinierte Ladekurven via Jumper einfach einstellbar.     Akku Ladegerät mit Tiefentladeschutzfunktion ( 9,5V +/-0,5V )     Ladestrom max 6A je nach verw.     Akku Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     3-stufige Batterieladung nach IUoU Ladekurve    Umfangreiche Akku bzw. Batterieüberwachung wie z.B.     Batterie nicht angeschlossen, Sulfatierte Batterie, Batterie-Kurzschluss, Eignung des Batterietyps (Spannungsprüfung)    Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     Ladespannung (Hauptladung): 14,4V / Ladespannung (Erhaltungsladung): 13,75V     Hauptladedauer: min 1min .... max 15 Stunden ( je nach angeschlossenen Akku) Überwachung und Kommunikation integriert     Summer und LEDs für die akustische und optische Signalisierung von Systemzuständen und Störungen    Meldungen: Netz- oder Backup-Betrieb, Akku bzw. Batterie entladen bzw. defekt     Signalisierung von Systemzuständen und Störungen.     Statusausgänge (Relaiskontakte ) für die Weiterverarbeitung von Status- und Störungsmeldungen     Kontaktbelastbarkeit Relais: bis 1A 60V potentialfreier Kontakte    Kühlung Selbstkonvektion ( kein Lüfter )  DC USV ( integrierte Notstromversorgung Unit )     Akkupufferung bzw. Notstromakku mit optional erhältlichem Standard 12V Bleiakku 1,2....60Ah     je nach benötigter Autonomiezeit ( Pufferzeit )     Im Gehäuse ist kein Platz für den optionalen Akku entweder beistellen oder     optional erhältliche Akkuhalter mit Schraubklemmen erhältlich  Weitere Details  Schutzart IP20  Isolation (Eingang / Ausgang): 3000VAC  Gerätegröße: S1  DIN-Hutschienenmontage TS35 / NS35 üblichste  Temperatureinsatzbereich: -25...+70°C  Leistung max. 72W / Verlustleistung (max. Last): 17W  Abmessungen Metallgehäuse: B: 65mm H: 115mm T: 135mm  Gewicht: 0,6Kg OPTIONAL erhältlich, siehe unten im Zubehör Register:  div 12V Beistell-Bleiakkus oder Akku DIN-Schiene z.B. 12V 9Ah (Bst Nr 33-175-01209)  Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

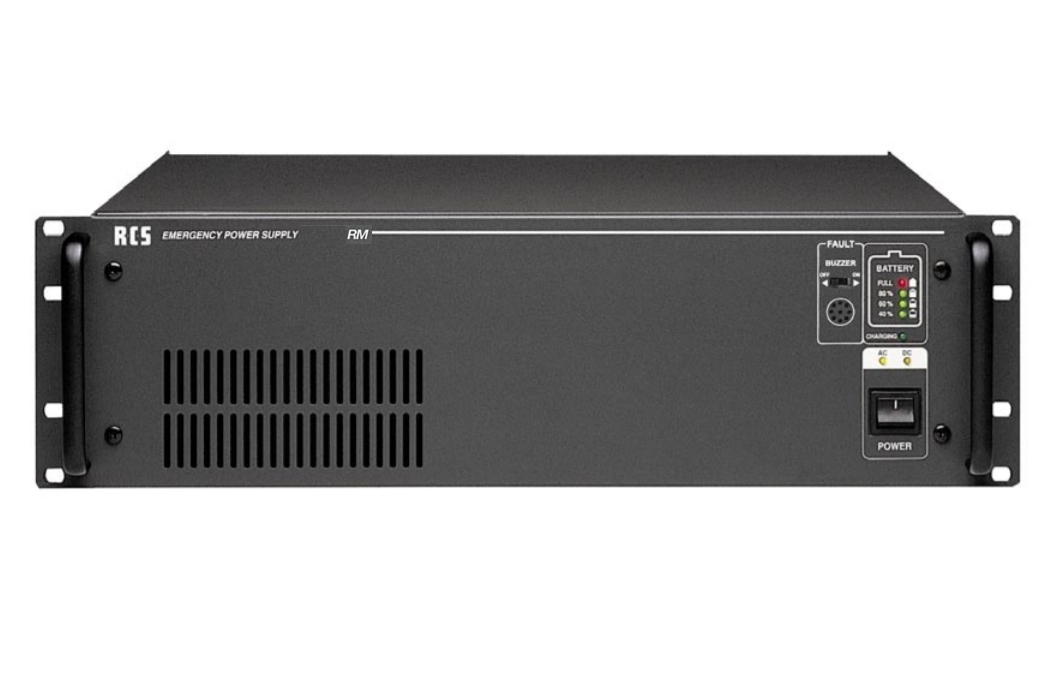

24V USV mit integriertem Ladegerät und Notstrommanagement in einem stabilen 19zoll Gehäuse (3HE) Bei Ausfall der Netzspannung erfolgt Umschaltung auf 24V DC Notstromversorgung für 24V Verbraucher aller Art ( 24V Akku erforderlich ) Ideal für 24V DC Verbraucher aller Art wie ELA-Zentralen, ELA-Verstärker, Alarmtechnik, Sicherheitstechnik usw. Alle verwendeten Bauteile in dieser Baugruppe sind von höchster Qualität, so dass auch die in der Technik geforderte Dauerbelastbarkeit gesichert ist. Das Gerät übernimmt die Ladung von 24V Blei-Notstromakkus, wobei ein elektronischer Regelkreis die Batterie vor Überladung schützt. Die automatische Umschaltung auf den Notstrombetrieb durch ein "Standard Netzausfall-Relais" erweitern den Einsatzzweck dieses Gerätes erheblich. Funktionen: 24V DC USV im Offline Verfahren die Umschaltung erfolgt durch ein externen Kontakt oder optionales "Netzausfall-Relais 1x EIN" 2x 24V DC Ausgänge mit je 32A über Schraubklemmen ( Fuse 40A ) und 3x 24V DC Ausgänge mit je 16A über Schraubklemmen ( Fuse 20A )  Leicht zugängliche Sicherungen Automatische Ladung von 24V Notstrombatterien Kapazitäts Status LEDs 40%, 60%, 80%, FULL Schutzschaltung gegen Überladung und Überspannung der Batterie Ladevorganganzeige und Ladezustand-LED Status LED AC / DC über dem Netzschalter Verpolungsschutzschaltung für Akkus Integrierter Summer ( Buzzer Ein-Aus schaltbar auf der Frontseite ) Die Autonomiezeit hängt von den verwendeten Akkukapazität und der gezogenen Leistung der Verbraucher ab  Akkus optional je nach benötigerter Kapazität wie folgt erhältlich interne Akkus  z.B. 2x12V 12Ah....bis... 27Ah erhältlich oder  externe Akkus z.B. 2x 12V 26Ah .... 65Ah über Schraubklemmen auf der Rückseite zum Anschluss einer externer optionaler Bleiakkus aller Art  ( Bitte achten Sie darauf, dass entweder nur die interne oder die externe Batterie angeschlossen ist ) Technische Daten: Integrierter Netzschalter auf der Frontseite Eingang 230VAC 50/60Hz über 3polige Kaltgerätebuchse LED Status Anzeigen für AC-Power / Ladevorgang und Kapazitäts Status LEDs 40%, 60%, 80%, FULL Ladegerät intern Ladeschlussspannung ca. 27,3V DC für 2x12V Akkus = 24V Akkupack ( Bleiakkau only ) Platz innen im Gerät für 2x Bleiakkus = Gesamt-Nutzfläche: B: 330mm T: 175mm H: 125mm siehe weitere Bilder !  Mögliche Platz intern somit je Akku max B:165mm x T:174mm  H:125mm  Bleiakkus optional z.B. 2x 12V je 26Ah Bst-Nr 66-850-00821 oder externe auch mit 12Ah, 14Ah ... 45Ah usw. Ladegerät Ladestrom max 2,5A bei 24V Stromverbrauch 105W Ausgänge für 24V DC Verbraucher 2x 24V DC Ausgänge mit je 32 A über Schraubklemmen auf der Rückseite ( Fuse 40A )  3x 24V DC Ausgänge mit je 16 A über Schraubklemmen auf der Rückseite ( Fuse 20A )  4pol Steuereingang über Schraubklemme für Stromausfallerkennung und Umschaltung Mögliche Ansteuerung  Klemme: Power Control Out    Über diesen Eingang werden bei Netzausfall die 24V Ausgänge aktiviert, dies    geschieht entweder über einen Schaltkontakt durch ein optionales    „Netzausfall-Relais“ (nicht im Lieferumfang Standard Schliesser Relais "siehe Plan"    oder durch den optionalen Leistungsverteiler JPD-322A  Klemme Switched Out    Geschalteter Ausgang durch welchen bei Netzausfall, in Verbindung mit dem    Leistungsverteiler JPD-322 A, die DC-Stromversorgung des Relaisfeldes JRG-220 A gewährleistet wird.  Unswitched Output    Ungeschalteter Ausgang, welcher auch im Alarmfall die ständige Notstromversorgung der   digitalen Sprechstellen JRA051 A/B und des Alarmschaltfeldes JES-120 A gewährleistet (in Verbindung mit JPD-322 A u. JRG-220 A). Abmessungen B: 483mm H: 133m m( 3HE ) T: 350 mm Gewicht: 12Kg Optional erhältlich ( siehe auch im Zubehör-Register ) :  Intern = 2x Bst Nr 33-175-02360 = 12V Bleiakku 12Ah 151x98x94mm oder  Intern = 2x Bst Nr 33-175-03470 = 12V Bleiakku 14Ah 151x98x95mm oder  Intern = 2x Bst Nr 33-175-01280 = 12V Bleiakku 26Ah 165x175x125mm oder  Intern = 1x Bst Nr 66-850-00821 = 24V Akkusystem ( 2x 12V 26AH )  oder  Extern = 2x Bst Nr 33-175-01320 = 12V Bleiakku 28Ah 166x175x125mm oder Extern = 2x Bst Nr 33-175-014150 = 12V Bleiakku 45Ah 198x171x166mm Folgende Ausführungen dieser 24V DC USV sind erhältlich : Bst Nr 66-850-00820 = 24V DC USV 19zoll Rackversion 3HE ( die Umschaltung erfolgt durch ein externen Kontakt oder optionales "Netzausfall-Relais" ) Bst Nr 66-850-00810 = 24V DC USV 19zoll Rackversion 3HE ( die Umschaltung erfolgt Automatisch )

24V USV mit integriertem Ladegerät und Notstrommanagement in einem stabilen 19zoll Gehäuse (3HE) 24V DC USV mit integriertem Ladegerät und Notstrommanagement in einem stabilen 19zoll Gehäuse ( 3HE ) Bei Ausfall der Netzspannung erfolgt Umschaltung Automatisch auf 24V DC Notstromversorgung für 24V Verbraucher aller Art ( 24V Akku erforderlich ) Ideal für 24V DC Verbraucher aller Art wie ELA-Zentralen, ELA-Verstärker, Alarmtechnik, Sicherheitstechnik usw. Alle verwendeten Bauteile in dieser Baugruppe sind von höchster Qualität, so dass auch die in der Technik geforderte Dauerbelastbarkeit gesichert ist. Das Gerät übernimmt die Ladung von 24V Blei-Notstromakkus, wobei ein elektronischer Regelkreis die Batterie vor Überladung schützt. Die automatische Umschaltung auf den 24V DC Notstrombetrieb ist bereits integriert und erweitern den Einsatzzweck dieses Gerätes erheblich. Funktionen / Merkmale : 24V DC USV im Automatischem Verfahren   die Umschaltung der 24V Notstromversorgung bei Netzausfall erfolgt völlig automatisch auf die Klemmen.  Automatische Umschaltung auf Notstrombetrieb ( 24V DC )bei Netzausfall oder Netzschalter aus. Eingebauter Tiefentladeschutz für Akku 24V ( wenn die Akkuspannung bei DC-Betrieb unter ihren vorgegebenen Soll-Mindestwert abfällt, wird die automatische DC-Umschaltung deaktiviert! ). 2x 24V DC Ausgänge mit je 32 A über Schraubklemmen und 3x 24V DC Ausgänge mit je 16 A über Schraubklemmen Leicht zugängliche Sicherungen Automatische Ladung von 24V Notstrombatterien Kapazitäts Status LEDs 40%, 60%, 80%, FULL Schutzschaltung gegen Überladung und Überspannung der Batterie Ladevorganganzeige und Ladezustand-LED Status LED AC / DC über dem Netzschalter Verpolungsschutzschaltung für Akkus Integrierter Summer ( Buzzer Ein-Aus schaltbar auf der Frontseite ) Die Autonomiezeit hängt von den verwendeten Akkukapazität und der gezogenen Leistung der Verbraucher ab  Akkus nicht anbei. Akkus optional je nach benötigerter Kapazität 2x12V 27Ah erhältlich Rückseite Schraubklemmen zum Anschluss einer externen Batterie. ( Bitte achten Sie darauf, daß entweder nur die interne oder die externe Batterie angeschlossen ist ) Technische Daten: Integrierter Netzschalter auf der Frontseite Eingang 230VAC 50/60Hz über 3polige Kaltgerätebuchse LED Status Anzeigen für AC-Power / Ladevorgang und Kapazitäts Status LEDs 40%, 60%, 80%, FULL Ladegerät intern Ladeschlussspannung ca. 27,3V DC für 2x12V Akkus = 24V Akkupack ( Bleiakku only ) Platz innen im Gerät für 2x Bleiakkus = Gesamt-Nutzfläche: B: 330mm T: 175mm H: 125mm siehe weitere Bilder !  Mögliche Platz intern somit je Akku max B:165mm x T:174mm  H:125mm  Bleiakkus optional z.B. 2x 12V je 26Ah Bst-Nr 66-850-00821 oder externe auch mit 12Ah, 14Ah ... 45Ah usw. Ladegerät Ladestrom max 2,5A bei 24V Stromverbrauch 105W Ausgänge für 24V DC Verbraucher 2x 24V DC Ausgänge mit je 32 A über Schraubklemmen auf der Rückseite 3x 24V DC Ausgänge mit je 16 A über Schraubklemmen auf der Rückseite 4pol Steuereingang über Schraubklemme für Stromausfallerkennung und Automatische Umschaltung Mögliche Ansteuerung trotzdem sind  Klemme: Power Control Out    In der Version -RM- diesen Anschluss nicht mit dem Leistungverteiler JPD-322A verbinden.    Für die Funktion der automatischen Umschaltung auf DC 24V der Ausgänge, brücken Sie    die Anschlüsse „PowerControl Out“ und „Minus (–)“.    Diese Funktion ist als Servicebrücke gedacht, da bei abziehen der Brücke die Spannung an der Anschlussleiste abfällt  Klemme Switched Out    Geschalteter Ausgang durch welchen bei Netzausfall, in Verbindung mit dem    Leistungsverteiler JPD-322 A, die DC-Stromversorgung des Relaisfeldes JRG-220 A gewährleistet wird.  Klemme unswitched Output ( Kleinleistung )    24V Fremdverbraucher wie Wählgeräte, Router, Notfall-Sprechstellen die am    umgeschalteten 24Volt Ausgang (unswitched out) des Gerätes betrieben werden,  bitte  erst unmittelbar vor    Inbetriebnahme anschließen. Akkus können sonst ungewollt entladen werden.     Primär ist der ungeschalteter 24V DC Ausgang, welcher auch im Alarmfall die ständige Notstromversorgung    für Fremdgeräte oder der digitalen Sprechstellen JRA051A/B und des Alarmschaltfeldes JES-120 A gewährleistet      Die Anschlussklemme „Unswitched Out“ wird nicht vom Tiefenentladeschutz überwacht. Abmessungen B: 483mm H: 133m m( 3HE ) T: 350 mm Gewicht: 12,5Kg Optional erhältlich ( siehe auch im Zubehör-Register ) :  Intern = 2x Bst Nr 33-175-02360 = 12V Bleiakku 12Ah 151x98x94mm oder  Intern = 2x Bst Nr 33-175-03470 = 12V Bleiakku 14Ah 151x98x95mm oder  Intern = 2x Bst Nr 33-175-01280 = 12V Bleiakku 26Ah 165x175x125mm oder  Intern = 1x Bst Nr 66-850-00821 = 24V Akkusystem ( 2x 12V 26AH )  oder  Extern = 2x Bst Nr 33-175-01320 = 12V Bleiakku 28Ah 166x175x125mm oder Extern = 2x Bst Nr 33-175-014150 = 12V Bleiakku 45Ah 198x171x166mm Folgende Ausführungen dieser 24V DC USV sind erhältlich : Bst Nr 66-850-00820 = 24V DC USV 19zoll Rackversion 3HE ( die Umschaltung erfolgt durch ein externen Kontakt oder optionales "Netzausfall-Relais" ) Bst Nr 66-850-00810 = 24V DC USV 19zoll Rackversion 3HE ( die Umschaltung erfolgt Automatisch )

24V USV Modul Akkulader für DIN-Schienen als DC USV-System   Anschluss einfach parallel zur bestehenden 24V Gleichspannungsversorgung und einem externen optionalen 24V Bleiakku, geeignet für 24V Systeme bis 40A, integrierter Akkutester, Schutz gegen Akkuverpolung, Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen. Akkulader für DIN-Schienen USV-System Anschluss parallel zur 24Volt Spannungsversorgung geeignet für 24V DC Systeme bis 40A integrierter Akkutester Schutz gegen Akkuverpolung Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen  Technische Daten: Eingangsspannungsbereich: 24...29V DC z.B. von 24V Netzteil  Eingangsnennstrom: 0-40A Akku-Spannungsbereich: 21...29V DC Akku-Strombereich: 0-40A Akku-Ladestrom: 2A typisch Relaisausgang: Kontakt 30V DC 1A Betriebstemperaturbereich: -20...+70°C Kontakte: Schraubklemmen Bauform: für Hutschiene  Abmessungen: Bautiefe ab Hutschiene: 100mm B: 56mm  H:125,2mm Gewicht: 550g Lieferung ohne Akku (siehe Zubehör 2x12V = 24V xxAh)
