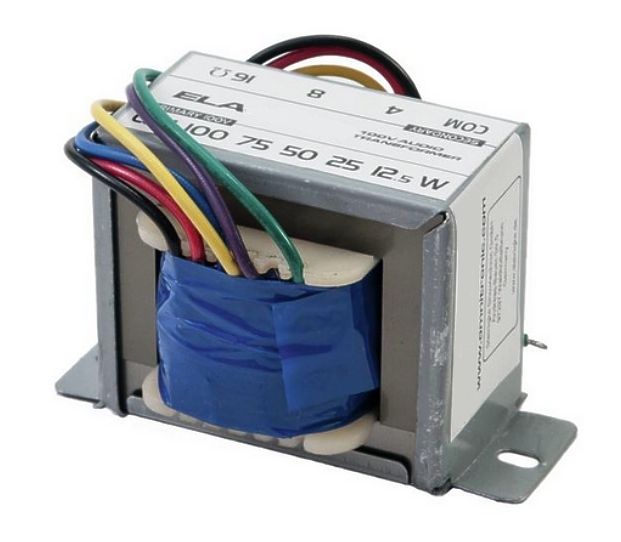

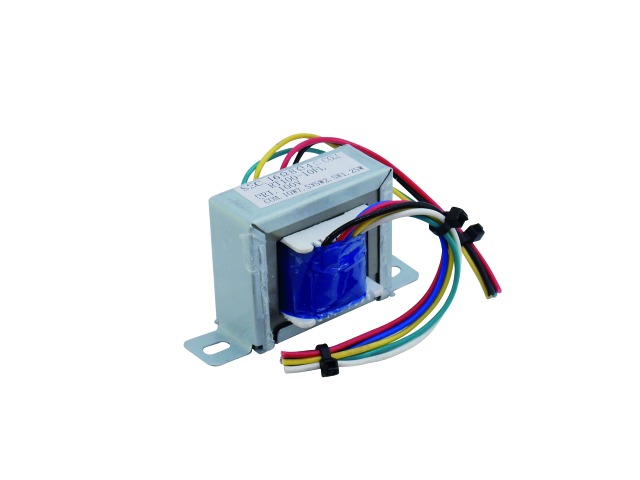

100V ELA Übertrager (Audiotrafo 100V Audioübertrager) mit Kabellitzen Für Verstärker oder Lautsprecher ohne eingebauten Trafo In beide Richtungen verwendbar somit 4-8-16 Ohm Verstärkerausgang auf 100V ELA wandelbar eingebauten 100V Transformator, z.B. in Verbindung mit ELA Anlagen Sekundärwicklung: 4-Ohm, 8-Ohm, 16-Ohm Primär Leistungen: 100 Watt rms 5 Leistungsanzapfungen 100W / 75W / 50W / 25W / 12,5W Frequenzbereich: 30-18.500Hz (-3dB) Abmessungen: 93 x 66 x 60mm Gewicht: 1,05kg

10W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.   Sekundäranzapfung: 4, 8, 16-Ohm Anschluss Lötösen Leistung: 10 Watt RMS ( max 20W Musikprogramm Peak )  5 Leistungsanzapfungen RMS Leistung 10W = Impedanz 1kOhm RMS Leistung 5,0W = Impedanz 2kOhm RMS Leistung 2,50W = Impedanz 4kOhm RMS Leistung 1,25W = Impedanz 8kOhm RMS Leistung 0,625W = Impedanz 16kOhm Übertragungsbereich: 50.....19.000 Hz In beide Richtungen verwendbar also auch am Endstufen Ausgang auf 100V Linie ( BIDI tauglich )  Abmessungen: B:50mm T:40mm H:43mm Breite mit Bef.Laschen: 71mm ( siehe Zeichnung) Gewicht: 0,285kg

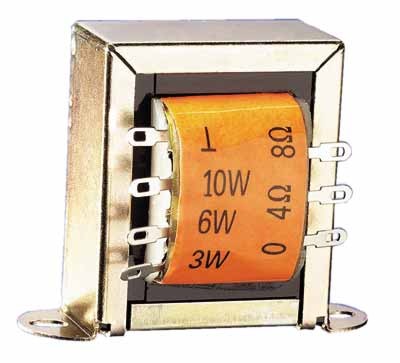

100V ELA Trafo bzw. Audioübertrager (Audiotrafo 100V Audioübertrager) mit Lötösen für Lautsprecher in Verbindung ELA Anlagen In beide Richtungen verwendbar Sekundäranzapfung: 4-Ohm, 8-Ohm Anschluss Lötösen Leistung: 10Watt RMS 3 Leistungsanzapfungen: RMS Leistung 10W Impedanz 1kOhm RMS Leistung 6W Impedanz 1,7kOhm RMS Leistung 3W Impedanz 3,3kOhm Übertragungsbereich: 20.....20.000 Hz Abmessungen: B:42mm T:38mm H:52mm Gewicht: 0,32Kg

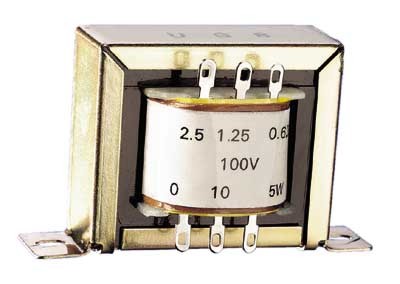

100V ELA Übertrager bzw. Audioübertrager (Audiotrafo 100V Trafo) mit Lötösen für Lautsprecher in Verbindung mit ELA Anlagen Sekundäranzapfung: 4, 8, 16-Ohm Anschluß Leistung: 10 Watt RMS Anzapfungen: 10W / 5W / 2.5W / 1.25W / 0.62W / Übertragungsbereich: 50...15.000 Hz  In beide  Richtungen verwendbar Endstufen-Ausgang oder Lautsprecher seitig Abm.: B:50mm / T:44mm / H:43mm

100V Audiotrafo bzw. Audio-Transformator für Verstärker oder Lautsprecher ohne eingebauten 100V Transformator. Wandelt niederohmige Signale in 100V ELA-Signale, auch umgekehrt nutzbar. Technische Daten: 5-Leistungsanzapfungen In beide Richtungen verwendbar Frequenzbereich: 50...15.000Hz (-3 dB) Leistung: 10 Watt RMS / 18W Musikleistung Peak In beide Richtungen verwendbar !  Primär: 4-ohm / 8-ohm / 16-ohm  Sekundär: 10W / 7,5W / 5W / 2,5W / 1,25 Watt  Abmessungen: 76 x 43 x 41mm Gewicht: 285g

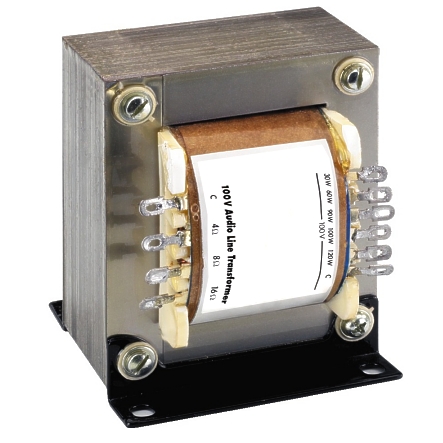

120W 100Volt ELA Übertrager (Audiotrafo 100V Audioübertrager) mit Lötösen für für Lautsprecher in Verbindung mit ELA Anlagen. In beide Richtungen verwendbar somit 4-8 Ohm Verstärkerausgang auf 100V ELA wandelbar Technische Daten: Sekundärwicklung: 4 , 8 und 16 Ohm Primär Leistungen: 120 Watt.rms Anzapfungen: 120W / 100W / 90W / 60W / 30 Watt RMS Frequenzbereich: 30-15000Hz (-3dB) Abmessungen:  90 x 112 x 95mm

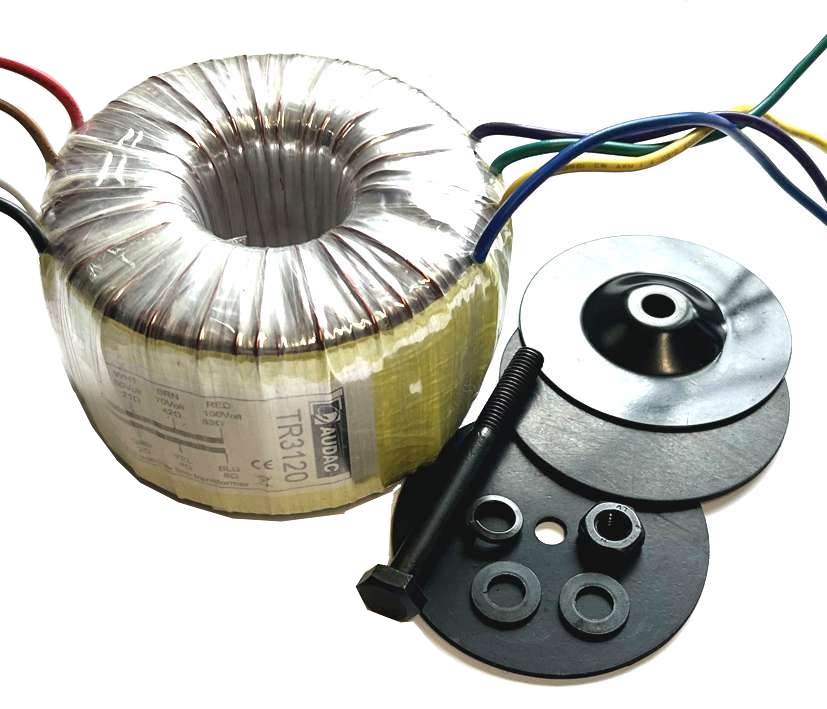

120W 100V ELA Ringkern Transformator sind für eine Installation auf einer Montageplatte konzipiert und werden mit sämtlichen, für die Montage erforderlichen Zubehörteilen, geliefert. Natürlich kann der prof. Audiotrafo auch anderstweitig montiert werden. Hochwertiger 100V Audioübertrager als Ringkern Ausführung durch dieses Bauart ein sehr weiter Frequenzgang. 120W ELA Trafo 100V Übertrager Ringkern 50V 70V 100V Impedanz 2-Ohm 4-Ohm 8-Ohm  Technische Daten: Max. Power: 120Watt RMS 180W Musikpower Anschlüsse: ca. 20cm Kabel Power Taps: 50V / 70V / 100V Impendanz: 2-Ohm / 4-Ohm / 8-Ohm Frequenzbereich 35....20.000 Hz Response (+/- 3 dB) In beide Richtungen verwendbar Somit können 4-8-Ohm Verstärker bzw. Endstufen nachgerüstet werden oder auch verwendbar um 4-8-Ohm Boxen aller Art an 100V ELA Technik anzubinden Durchmesser: 105mm / Höhe: 65mm Lieferung inkl.72mm Befestigungsscheibe inkl. Gummischeiben und M6 Schloßschraube mit Muttern Gewicht: 2,42kg Optionales Zubehör erhältlich ( siehe auch im Zubehör Register ) Art-Nr 62-630-03476 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE  Aluminium 3mm Schwarz Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion  Alternativ weitere verfügbare 100V Ringkerntrafo ( siehe auch Register ähnliche Artikel  )  Art-Nr 43-890-01150 =   30W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01140 =   60W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01130 = 200W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01240 = 240W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-00177 = 480W rms Ringkern ELA 100V Trafo

Der 19zoll 100V Trafo Träger ist ideal für 100V ELA Transformator aller Art  100V ELA-Übertrager bzw. 100V Trafo Kombinationen lassen sich so einfach realisieren. Die 19" Montageplatte hat mehrere Langlöcher für div ELA Trafos vor allem für die Ringkern Trafo Serie oder auch konventionelle Bauformen können befestigt werden.  Der 19zoll 2 HE Montageplatte zum anbringen der 100V ELA Übertragern bzw. 100V Transformatoren Auf dieser Platte kann jede Kombination von 100V Tranformatoren montiert werden. Sie bietet eine stabile und feste Konstruktion für jede 100V Anwendung. Je nach Leistung des gewünschten Transformators können bis zu 6 Transformatoren auf der Montageplatte befestigt werden. Tragfähigkeit: Max. Belastung 12,5 kg (ohne L-Schienen - gleichmäßig verteilt)                            30 kg (mit L-Schienen - gleichmäßig verteilt) Die Serie besteht aus kaltgewalztem Stahl mit einer Plattendicke von 1,5 mm. Die spezielle Ausschnittstruktur ermöglicht eine einfache und effektive Montage in 19zoll Racks Auch geeignet für alle nicht 19zoll Geräte, die nicht standardmäßig mit 19-Zoll-Montageohren ausgestattet sind Farbe: Schwarz (RAL9004) Pulverbeschichtung mit fein strukturierter Oberfläche versehen, die eine verbesserte Kratzfestigkeit gewährleistet. Abmessungen: B: 483mm x T: 331,5mm H: 88mm 19zoll 2HE Gewicht: 2,36kg Optional erhältlich fals benötigt 2HE 19zoll ALU Frontblende z.B. Bst Nr 62-630-03280 Optionales Zubehör erhältlich ( siehe auch inm Zubehör Register )  62-630-03280 = 2HE 19zoll ALU Frontplatte für die Verblendung   43-890-01150 =   30W Ringkern ELA 100V Trafo  43-890-01140 =   60W Ringkern ELA 100V Trafo  43-890-01110 = 120W Ringkern ELA 100V Trafo  43-890-01120 = 150W Ringkern ELA 100V Trafo  43-890-01130 = 200W Ringkern ELA 100V Trafo  43-890-01240 = 240W Ringkern ELA 100V Trafo  43-890-00177 = 480W Ringkern ELA 100V Trafo

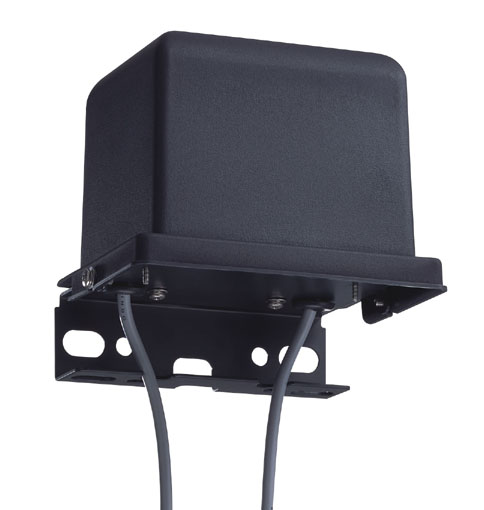

200W Outdoor 100Volt ELA Übertrager (Audiotrafo 100V Audioübertrager) mit IP-66 Gehäuse und Montagewinkel Dieser hochwertige 100V Übertrager kann im Innen- und Aussenbereich eingesetzt werden Universell verwendbar ....  für jeglich Art von 100V ELA-Technik   In beide Richtungen verwendbar somit 4..8-Ohm Verstärkerausgang auf 100V ELA wandelbar und umgekehrt !  Durch die großzügige Dimensionierung des Transformators sind auch die tiefen Frequenzen mit hoher Leistung übertragbar Ideal für HX5 und HX7 Systeme ( siehe Zubehör-Register ) Technische Daten: Primär = Eingang 100V ELA mit 3-Leistungsanzapfungen zum ELA-Verstärker  Sekundär = Ausgang 8-Ohm zum Array = Lautsprecher ( siehe auch weitere Bilder )  Leistung max. 200Watt RMS (Sinus) bzw. 350Watt Musikpower Folgende 100V ELA_Leistungsanzapfungen stehen zur Verfügung: 100V Eingang des Audiotrafos ( 200W rms = 50-ohm ) / ( 120W rms = 83-Ohm ) / ( 60W rms = 167-Ohm ) Weitere Details siehe auch weitere Bilder !  Audio-Frequenzbereich: 40-20.000Hz Schutzgrad: IP66 Outdoor tauglich ( Water Protection IPX4 )  Der obere Metalldeckel läßt sich problemlos abnehmen um zu verdrahten über Steckschuhe  Abmessungen B:140mm H: 100mm T:100mm Endabmessungen mit Bef. Winkel.: 164x141x129mm Gewicht 2,8kg

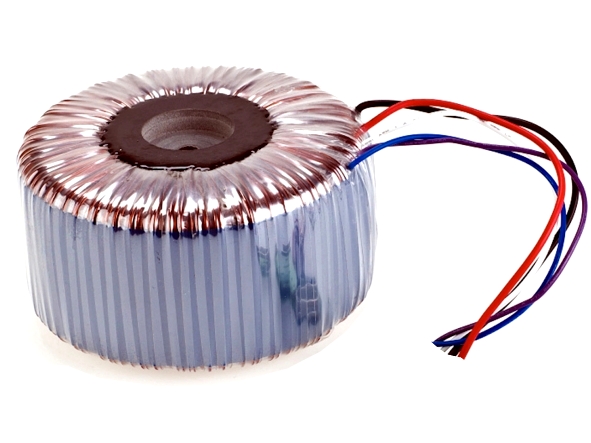

200W 100V ELA Ringkern Transformator sind für eine Installation auf einer Montageplatte konzipiert und werden mit sämtlichen, für die Montage erforderlichen Zubehörteilen, geliefert. Natürlich kann der prof. Audiotrafo auch anderstweitig montiert werden in ein 19zoll Leergehäuse oder Fachboden oder auch Schaltschrank bzw. Installationsverteiler  Technische Daten: Max. Power: 200W RMS Musikpower 300W  Anschlüsse: ca. 20cm Kabel Power Taps: 100V ELA  Impendanz: 8-Ohm / 16-Ohm In beide Richtungen verwendbar Somit können 4-8-16Ohm Verstärker bzw. Endstufen nachgerüstet werden oder auch verwendbar um 8-Ohm Boxen aller Art an 100V ELA Technik anzubinden Frequenzbereich -3dB 34 – 27.000 Hz Wirkungsgrad 90% Ta 40°C EN61558 Durchmesser: 120mm / Höhe: 72mm Gewicht: 2,9kg Optionales Zubehör erhältlich ( siehe auch im Zubehör Register ) Art-Nr 62-630-03476 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE  Aluminium 3mm Schwarz Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion  Alternativ weitere verfügbare 100V Ringkerntrafo ( siehe auch Register ähnliche Artikel  )  Art-Nr 43-890-01150 =   30W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01140 =   60W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01130 = 200W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01240 = 240W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-00177 = 480W rms Ringkern ELA 100V Trafo

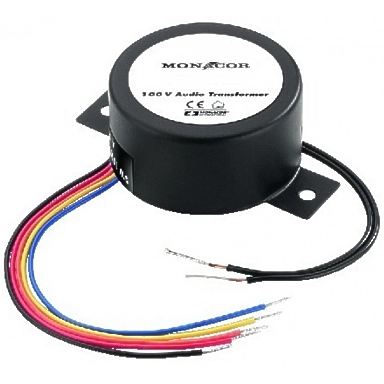

20W ELA 100V Übertrager in runder Bauform Ringkern Ausführung Sehr hochwertige Ausführung mit perfektem Frequenzgang und extrem niedrigem Klirrfaktor in Ringkernausführung.  100V Audio ELA Transformator besonders flache Ausführung Ideal für den Deckeneinbau vergossen - NF-Ringkerntrafo Frequenzbereich: 80-18.000Hz Leistungsanzapfungen: 20W / 15W / 10W / 5Watt rms Übertrager für 100V ELA Technik  Sekundär 4-Ohm In beide Richtungen verwendbar Abmessungen Ø 60mm x 30mm Gewicht 400g

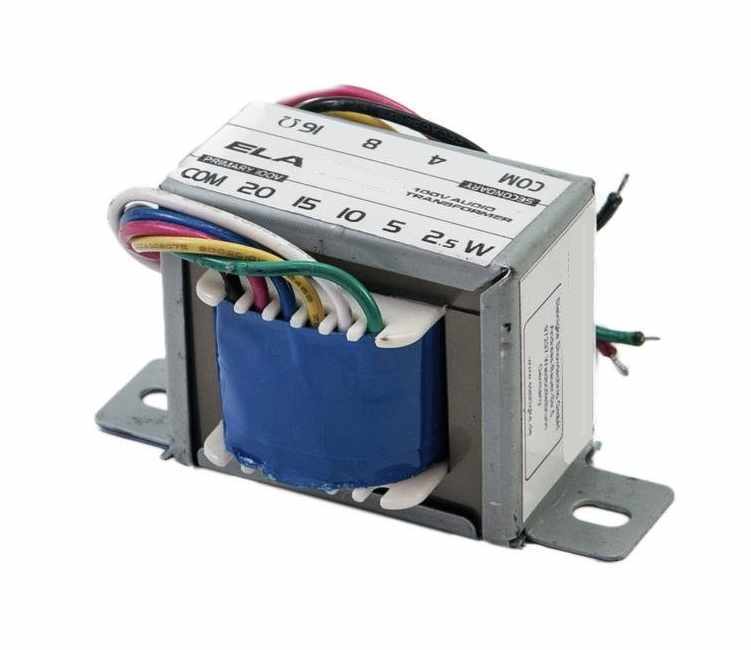

20W ELA Übertrager bzw. 100V Audiotrafo bzw. Audio-Transformator Ideal für Verstärker oder Lautsprecher ohne eingebauten 100V Transformator. Wandelt niederohmige Signale in 100V Signale, auch umgekehrt nutzbar. Technische Daten: 5x Leistungsanzapfungenper Litze Leistung: 50Watt RMS 100V Anzapfung 20W / 15W / 10W / 5W / 2,5Watt RMS Nierderohm: 4-ohm / 8-ohm / 16-ohm Frequenzbereich: 50...15.000Hz (-3 dB) Kann in beide Richtungen verwendet werden Beispiel-1  100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm ) oder Beispiel-2  4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder ) Abmessungen: 77 x 44 x 44mm Gewicht: 400gr

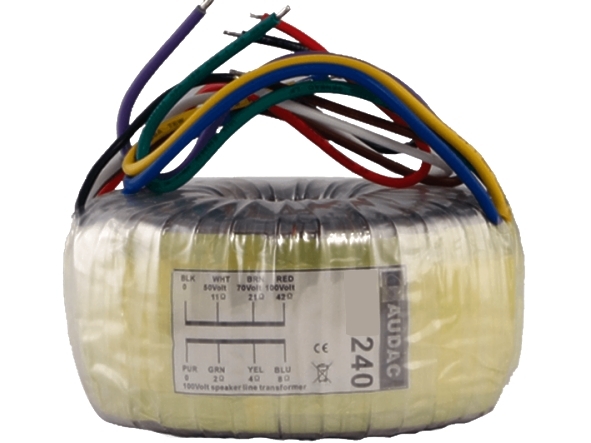

240W 100V ELA Ringkern Transformator sind für eine Installation auf einer Montageplatte konzipiert und werden mit sämtlichen, für die Montage erforderlichen Zubehörteilen, geliefert. Natürlich kann der prof. Audiotrafo auch anderstweitig montiert werden. Hochwertiger 100V Audioübertrager als Ringkern Ausführung durch dieses Bauart ein sehr weiter Frequenzgang. 240W ELA Trafo 100V Übertrager Ringkern 50V 70V 100V Impedanz 2-Ohm 4-Ohm 8-Ohm  Technische Daten: Max. Power: 240 Watt RMS 300W Musikpower Anschlüsse: ca. 20cm Kabel Power Taps: 50V / 70V / 100V Impedanz: 2-Ohm / 4-Ohm / 8-Ohm Frequenzbereich 35....20.000 Hz Response (+/- 3 dB) In beide Richtungen verwendbar Somit können 4-8-Ohm Verstärker bzw. Endstufen nachgerüstet werden oder auch verwendbar um 4-8-Ohm Boxen aller Art an 100V ELA Technik anzubinden Lieferung inkl. Befestigungsscheibe inkl. Gummischeiben und M6 Schloßschraube mit Muttern Durchmesser: 130mm / Höhe: 65mm Gewicht: 4,7kg  Optionales Zubehör erhältlich ( siehe auch im Zubehör Register ) Art-Nr 62-630-03476 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE  Aluminium 3mm Schwarz Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion  Alternativ weitere verfügbare 100V Ringkerntrafo ( siehe auch Register ähnliche Artikel  )  Art-Nr 43-890-01150 =   30W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01140 =   60W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01130 = 200W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01240 = 240W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-00177 = 480W rms Ringkern ELA 100V Trafo

24W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.    Die Transformatoren der TR1000-Serie sind 100V-Transformatoren für die Impedanzanpassung zwischen Lautsprechern und Verstärkern. Sie werden zur Umwandlung von niederohmigen Lautsprechern verwendet, sodass sie in 100V-ELA-Installationen eingesetzt werden können, wo lange Kabelwege überbrückt werden müssen. Die Transformatoren haben einen überdimensionierten Kern, der die Sättigung auf ein Minimum begrenzt und eine bemerkenswerte Verbesserung der Klangwiedergabequalität insbesondere bei den tiefen Frequenzen erzeugt. Für 100V stehen mehrere Leistungsabgriffe zur Verfügung, die je nach verwendetem Transformator auch die Ausgangsimpedanz auswählen können.  Der Audiotrafo hat eine maximale Ausgangsleistung von 24Watt und verschiedene Leistungsabgriffe für 24 Watt, 12 Watt und 6 Watt.  Hochwertiger 100V ELA Übertrager mit breitem Audio-Frequenzbereich bis 20Khz  Sekundärwicklung:  8-ohm ( Eingang oder Ausgang ) Primär Leistungen: 24Watt rms ( 30W Musikprogramm Peak )  Kann in beide Richtungen verwendet werden !  Diese Audio- bzw. ELA Trafos weisen einen verbessert Qualitat auf. Die Klangwiedergabe ist wesentlich besser als beim Standardtrafo insbesondere bei den tiefen Frequenzen. Sie verfügen über mehrere Primäranschlüsse fur 100V Technik als Leistungs- bzw. Lautsätärkeanpassung  Die Ausgangs-Impedanz beträgt 8 Ohm. ELA Trafo in beide Richtungen verwendbar. 100V-Audio-Transformator mit FastCon Klemme zur schnellen verarbeitung !  Leistungsanzapfungen: RMS 24W - 12W - 6W  Impendanzen: 24W=416-Ohm / 12W=833-Ohm / 6W=1,6Kohm  100V auf 8-Ohm oder 8-Ohm auf 100V  Abmessungen 52mm x 60mm x 56mm  Gewicht 360gr.

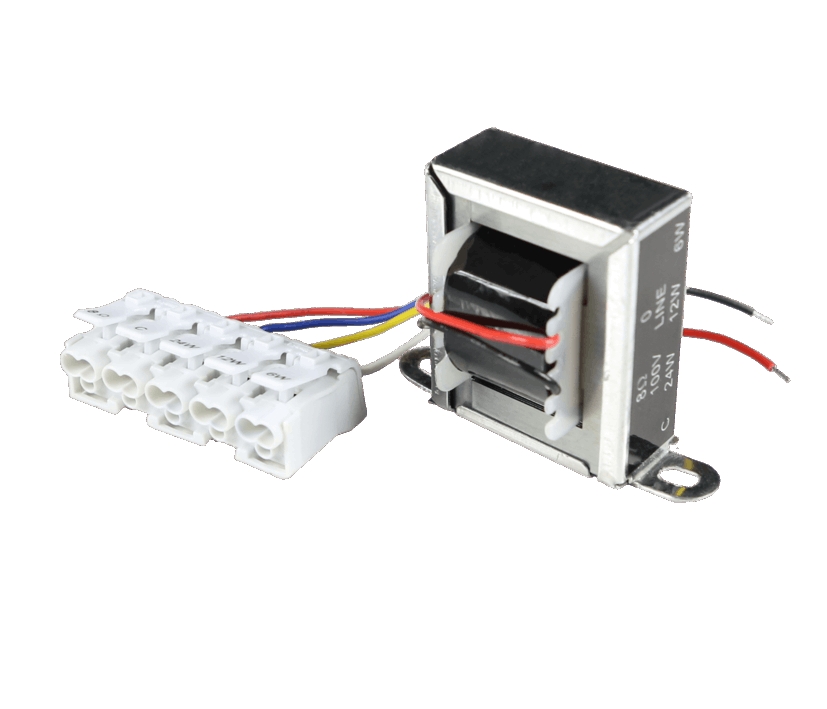

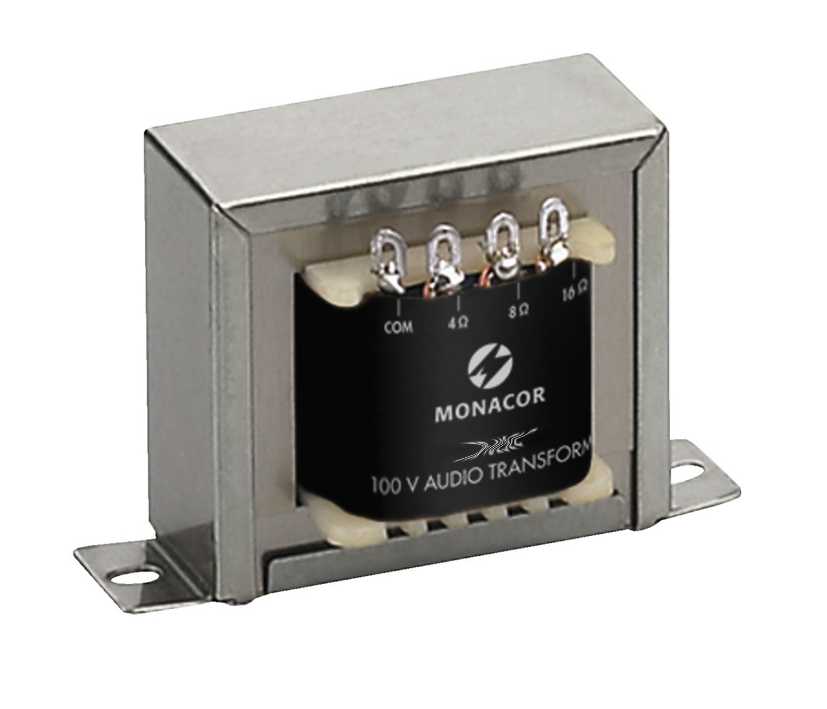

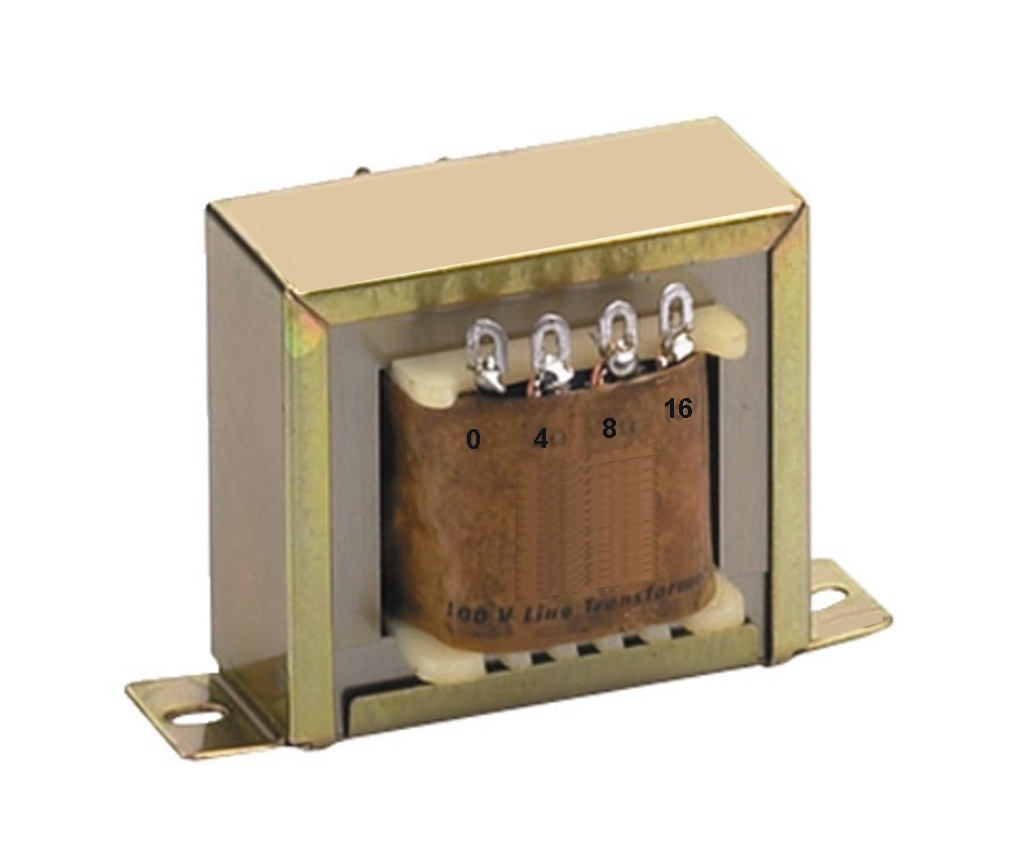

25W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.   Hochwertiger 100V ELA Übertrager mit breitem Audio-Frequenzbereich bis 20Khz  Sekundärwicklung: 4-ohm, 8-ohm und 16 Ohm ( Eingang oder Ausgang ) Primär Leistungen: 25Watt rms ( 40W Musikprogramm Peak )  Kann in beide Richtungen verwendet werden Beispiel-1  100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm ) oder Beispiel-2  4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder ) 4-Leistungsanzapfungen RMS Leistung 25W = Impedanz 400-Ohm RMS Leistung 20W = Impedanz 500-Ohm RMS Leistung 12W = Impedanz 800-Ohm RMS Leistung   6W = Impedanz 1,6kOhm Audio-Übertragungsbereich: 25....20.000 Hz ! In beide Richtungen verwendbar also auch am Endstufen Ausgang auf 100V Linie ( BIDI tauglich )  Schaltplan siehe hierzu auch weitere Bilder  Abmessungen: B:68mm T:51mm H:58mm Gewicht: 0,70kg Optional erhältlich fals Betrieb mit klassischer Niederohm Endstufe ( Schaltplan siehe hierzu auch weitere Bilder ) Bst Nr 26-715-00047 = 2200uF 63V ELKO axial  Bst Nr 20-920-00415 = 17W Zementwiderstand mit 4,7ohm ( Range möglich 4-16ohm )  oder Bst Nr 20-920-00418 = 17W Zementwiderstand mit 6,8ohm ( Range möglich 4-16ohm )  sowie Bst Nr 29-719-00144 = 22nF 1500V FKP1 Wima Bst Nr 20-920-00437 = 17W Zementwiderstand mit 220ohm

Ideal für Deckenlautsprecher, Wandlautsprecher als Ersatztrafo oder für die Nachbestückung und das Projektgeschäft Technische Daten: 100V ELA Trafo 100V Übertrager Audiotransformator (Audiotrafo 100V Audioübertrager) wandelt 100V in 4-Ohm, 8-Ohm und 16-Ohm Signale um 100 Volt Übertrager mit Kabelenden für Lautsprecher in Verbindung mit ELA Anlagen, 100V Verstärkern Lautsprecher usw. In beide Richtungen verwendbar  100V ELA Technik auf Lautsprecher oder Ausgang Niederohmige Endstufe auf 100V Linie  Sekundärwicklung: 4 und 8 und 16 Ohm Primär Leistungen: 30Watt rms Anzapfungen 30W / 22,5W / 15W / 7,5W / 3,75Watt Abm.: 54 x 85 x 50mm Gewicht: 0,675kg In beide Richtungen verwendbar

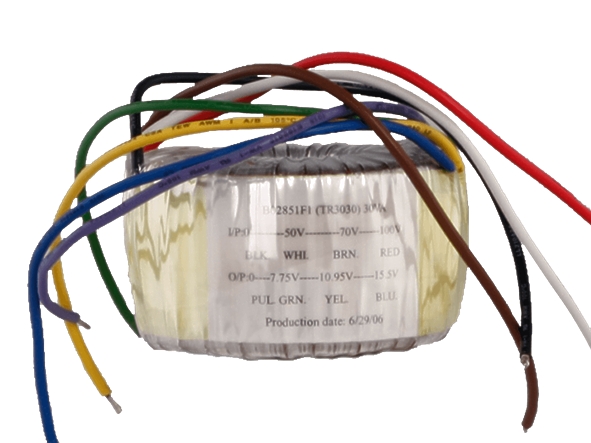

30W 100V ELA Ringkern Transformator sind für eine Installation auf einer Montageplatte konzipiert und werden mit sämtlichen, für die Montage erforderlichen Zubehörteilen, geliefert. Natürlich kann der prof. Audiotrafo auch anderstweitig montiert werden. Hochwertiger 100V Audioübertrager als Ringkern Ausführung durch dieses Bauart ein sehr weiter Frequenzgang. 30W ELA Trafo 100V Übertrager Ringkern 50V 70V 100V Impedanz 2-Ohm 4-Ohm 8-Ohm  Technische Daten: Max. Power: 30Watt RMS 40W Musikpower Anschlüsse: ca. 20cm Kabel Power Taps: 50V / 70V / 100V Impedanz: 2-Ohm / 4-Ohm / 8-Ohm Frequenzbereich 35....20.000 Hz Response (+/- 3 dB) In beide Richtungen verwendbar Somit können 4-8-Ohm Verstärker bzw. Endstufen nachgerüstet werden oder auch verwendbar um 4-8-Ohm Boxen aller Art an 100V ELA Technik anzubinden Lieferung inkl Befestigungsscheibe inkl. Gummischeiben und M6 Schloßschraube mit Muttern Durchmesser: 80mm / Höhe: 50mm Gewicht: 1,0kg Optionales Zubehör erhältlich ( siehe auch im Zubehör Register ) Art-Nr 62-630-03476 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE  Aluminium 3mm Schwarz Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion  Alternativ weitere verfügbare 100V Ringkerntrafo ( siehe auch Register ähnliche Artikel  )  Art-Nr 43-890-01150 =   30W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01140 =   60W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01130 = 200W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01240 = 240W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-00177 = 480W rms Ringkern ELA 100V Trafo

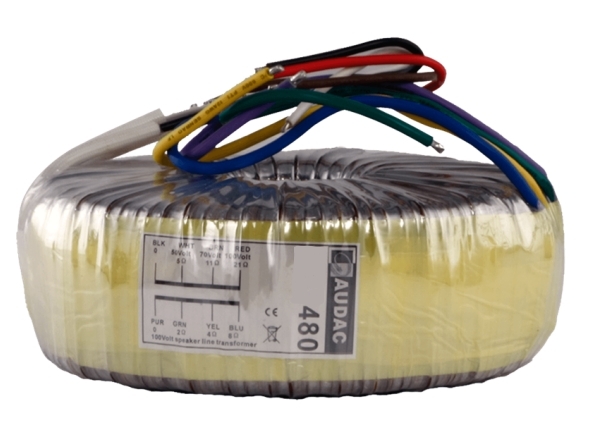

480W 100V ELA Ringkern Transformator sind für eine Installation auf einer Montageplatte konzipiert und werden mit sämtlichen, für die Montage erforderlichen Zubehörteilen, geliefert. Natürlich kann der prof. Audiotrafo auch anderstweitig montiert werden. Hochwertiger 100V Audioübertrager als Ringkern Ausführung durch dieses Bauart ein sehr weiter Frequenzgang. 480W ELA Trafo 100V Übertrager Ringkern 50V 70V 100V Impedanz 2-Ohm 4-Ohm 8-Ohm  Technische Daten: Max. Power: 480 Watt RMS Anschlüsse: ca. 20cm Kabel Power Taps: 50V / 70V / 100V  Impendanz: 2-Ohm / 4-Ohm / 8-Ohm Frequenzbereich 35....20.000 Hz Response (+/- 3 dB) In beide Richtungen verwendbar Ideal um 4-8ohm Endstufen bzw. Verstärker auf die 100V Linie zu wandeln Lieferung inkl. Befestigungsscheibe inkl. Gummischeiben und M6 Schloßschraube mit Muttern Durchmesser: 170mm / Höhe: 65mm Gewicht: 7,8kg Optionales Zubehör erhältlich ( siehe auch im Zubehör Register ) Art-Nr 62-630-03476 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE  Aluminium 3mm Schwarz Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion  Alternativ weitere verfügbare 100V Ringkerntrafo ( siehe auch Register ähnliche Artikel  )  Art-Nr 43-890-01150 =   30W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01140 =   60W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01130 = 200W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01240 = 240W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-00177 = 480W rms Ringkern ELA 100V Trafo

Dieser Audiotrafo ermöglicht es, die Abmessungen der Übertrager überaus klein zu halten. Die Übertrager verfügen über einen ausgezeichneten Wirkungsgrad, die Frequenzbereiche liegen zwischen 50 Hz im Tiefenbereich und bis zu 18.000 Hz im Höhenbereich. Technische Daten: 100 Volt Audiotrafo bzw. Übertrager mit Kabellitzen für Lautsprecher in Verbindung mit ELA Anlagen Sekundärwicklung: 8 Ohm Primär Leistungen: 4 Watt rms (Anzapfungen 4W / 2W / 1 Watt Frequenzbereich: 50..18.000Hz Abm.: H:36mm B:43mm T:33mm Gewicht: 0,17kg

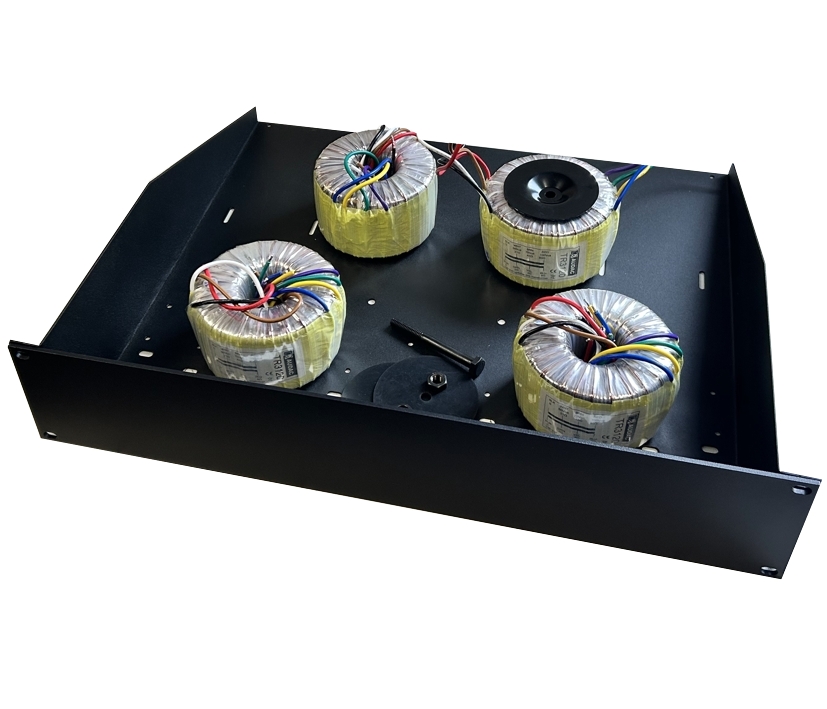

19zoll ELA Trafo Bausatz bzw. 19" Einheit 4x120W RMS ELA 100V Transformator 2..4..8-Ohm auf 50V / 70V oder 100V Linie Ausgangsübertrager für Verstärker oder Lautsprecher ohne eingebauten ELA Trafo bzw. 100V Übertrager (Audiotrafo 100V Audioübertrager). Nutzen Sie Ihre vorhandene Endstufe zur Verteilung auf einer ELA-Anlage. Wandelt niederohmige Signale in 70V oder 100V Signale. Anschlüsse über Schraubklemmen. Sehr robuster 9zoll Fachträger 2HE T: 375mm + Abmessungen für Rackeinbau  KIT = Bausatz zum selber bestücken bestehend aus 4x Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo 1x Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger zur freien Bestückung dieser ELA Trafos 1x Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE Aluminium 3mm Schwarz 2x Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion 4 Kanäle je 120Watt RMS. 100V Audio-Transformator (hochwertige Ringkerntrafos 4..8-Ohm ) Ausgangsübertrager für Verstärker oder Lautsprecher ohne eingebauten ELA Trafo bzw. 100V Übertrager. Nutzen Sie Ihre vorhandene Endstufe zur Verteilung auf einer ELA-Anlage. Wandelt niederohmige Signale in 100V Signale. In beide Richtungen verwendbar ! Also auch 100V Eingang auf 4ohm oder 8ohm Lautsprecher Anschlüsse über Schraubklemmen 40DA Leiste 19" 2HE Abmessungen für Rackeinbau. Technische Daten: Ausgangsleistung: 4x 120W RMS bzw. 4x 180Watt Musicpower / Trafo-Anschlüsse: ca. 20cm Kabel Power Taps: 50V / 70V / 100V Impendanz: 2-Ohm / 4-Ohm / 8-Ohm Frequenzbereich 35....20.000 Hz Response (+/- 3 dB ) In beide Richtungen verwendbar 19"-Maße mit 2 HE Mindesteinbautiefe: 370mm Gewicht: 13kg

50W ELA Trafo Übertrager bzw. 100V Audiotrafo bzw. Audio-Transformator Ideal für Verstärker oder Lautsprecher ohne eingebauten 100V Transformator. Wandelt niederohmige Signale in 100 V-Signale, auch umgekehrt nutzbar. Technische Daten: 5x Leistungsanzapfungenper Litze Leistung: 50Watt RMS 100V Anzapfung 50W / 37,5W / 25W / 12,5W / 6,25Watt RMS Nierderohm: 4-ohm / 8-ohm /  16-ohm Frequenzbereich: 50...15.000Hz (-3 dB) Kann in beide Richtungen verwendet werden Beispiel-1  100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm ) oder Beispiel-2  4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder ) Abmessungen: 93 x 57 x 56mm Gewicht: 875g

100V 50W ELA Übertrager ( Audiotrafo 100V Audioübertrager ) mit Lötösen für für Lautsprecher in Verbindung mit ELA Anlagen. 50W ELA Trafo 100V Übertrager,  universell verwendbar in beide Richtungen betreibbar ! Technische Daten: Sekundärwicklung: 4-ohm, 8-ohm und 16 Ohm ( Eingang oder Ausgang ) Primär Leistungen: 50Watt rms ( 80W Musikprogramm Peak )  Kann in beide Richtungen verwendet werden Beispiel-1  100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm ) oder Beispiel-2  4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder ) 100V Anzapfungen: 50W=200-Ohm / 37,5W=260-Ohm / 25W=400-Ohm / 12,5Watt=800-Ohm Frequenzbereich: 30-15.000Hz (-3dB) Anschluss Lötösen Beschaltung für empfindliche Endstufen siehe auch weitere Bilder   Wird aber zu 98% so beschaltet ohne weitere Bauteile  Abmessungen 92x60x58 mm Gewicht: 0,9kg  Optional erhältlich fals Betrieb mit klassischer Niederohm Endstufe ( Schaltplan siehe hierzu auch weitere Bilder )  Bst Nr 26-715-00047 = 2200uF 63V ELKO axial  Bst Nr 20-920-00415 = 17W Zementwiderstand mit 4,7ohm ( Range möglich 4-16ohm )  oder Bst Nr 20-920-00418 = 17W Zementwiderstand mit 6,8ohm ( Range möglich 4-16ohm )  sowie Bst Nr 29-719-00144 = 22nF 1500V FKP1 Wima Bst Nr 20-920-00437 = 17W Zementwiderstand mit 220ohm

100V ELA Übertrager bzw. 100V Audiotrafo bzw. Audio-Transformator für Verstärker oder Lautsprecher ohne eingebauten 100V Transformator. Wandelt niederohmige Signale in 100 V-Signale, auch umgekehrt nutzbar. Technische Daten: 5 Leistungsanzapfungen In beide Richtungen verwendbar Frequenzbereich: 50...15.000Hz (-3 dB) Leistung: 5 Watt RMS Primär: 4-R / 8R /16-R (R=Ohm) Sekundär: 5W / 3,75W / 2,5W / 1,25W / 0,625 Watt Abmessungen: 60 x 35 x 35 mm Gewicht: 180g

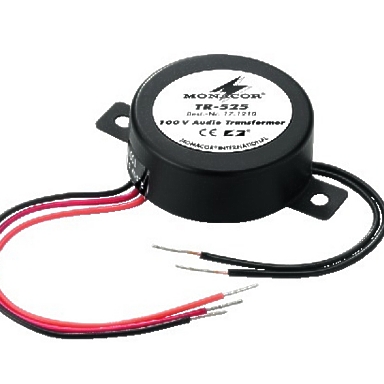

Sehr hochwertige Ausführung mit perfektem Frequenzgang und extrem niedrigem Klirrfaktor in runder Ringkern Bauform 100V-Audio-Transformator Audiotrafo 100V Audioübertrager besonders flache Ausführung Ideal für den Deckeneinbau Vergossen Großer Audio-Frequenzbereich Frequenzbereich: 80-18.000Hz NF-Ringkerntrafo Leistungsanzapfungen 2,5W / 5W (100Volt ELA Technik) Impedanz: 4-Ohm  In beide Richtungen verwendbar Abmessungen Ø 50mm x 20mm Gewicht 160g

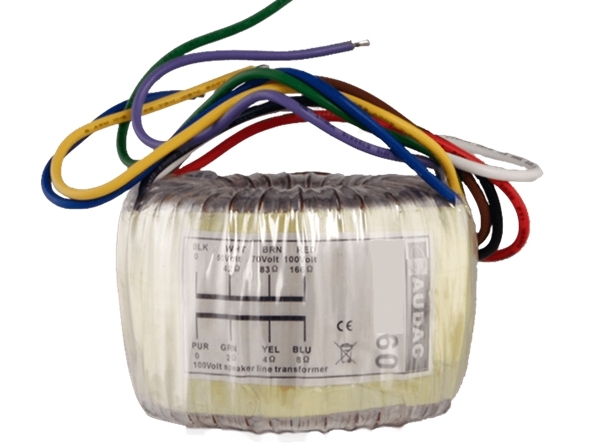

60W 100V ELA Ringkern Transformator sind für eine Installation auf einer Montageplatte konzipiert und werden mit sämtlichen, für die Montage erforderlichen Zubehörteilen, geliefert. Natürlich kann der prof. Audiotrafo auch anderstweitig montiert werden. Hochwertiger 100V Audioübertrager als Ringkern Ausführung durch dieses Bauart ein sehr weiter Frequenzgang. 60W ELA Trafo 100V Übertrager Ringkern 50V 70V 100V Impedanz 2-Ohm 4-Ohm 8-Ohm  Technische Daten: Max. Power: 60Watt RMS 90W Musikpower Anschlüsse: ca. 20cm Kabel Power Taps: 50V / 70V / 100V Impendanz: 2-Ohm / 4-Ohm / 8-Ohm Frequenzbereich 35....20.000 Hz Response (+/- 3 dB) In beide Richtungen verwendbar Somit können 4-8-Ohm Verstärker bzw. Endstufen nachgerüstet werden oder auch verwendbar um 4-8-Ohm Boxen aller Art an 100V ELA Technik anzubinden Lieferung inkl Befestigungsscheibe inkl. Gummischeiben und M6 Schloßschraube mit Muttern Durchmesser: 85mm / Höhe: 60mm Gewicht: 1,55kg Optionales Zubehör erhältlich ( siehe auch im Zubehör Register ) Art-Nr 62-630-03476 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03244 = 19zoll 2HE Baugruppenträger  zur freien Bestückung dieser ELA Trafos Art-Nr 62-630-03280 = 19" 2HE FRONTBLENDE  Aluminium 3mm Schwarz Art-Nr 38-400-00230 = Anschlußleiste für bis zu 40-Drähte Schraubversion  Alternativ weitere verfügbare 100V Ringkerntrafo ( siehe auch Register ähnliche Artikel  )  Art-Nr 43-890-01150 =   30W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01140 =   60W rms Ringkern ELA 100V Trafo Art-Nr 43-890-01110 = 120W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01130 = 200W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-01240 = 240W rms Ringkern ELA 100V Trafo  Art-Nr 43-890-00177 = 480W rms Ringkern ELA 100V Trafo

6W ELA Übertrager bzw. 100V Audioübertrager für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher und auch Verstärkern usw.    Die Transformatoren der TR1000-Serie sind 100V-Transformatoren für die Impedanzanpassung zwischen Lautsprechern und Verstärkern. Sie werden zur Umwandlung von niederohmigen Lautsprechern verwendet, sodass sie in 100V-ELA-Installationen eingesetzt werden können, wo lange Kabelwege überbrückt werden müssen. Die Transformatoren haben einen überdimensionierten Kern, der die Sättigung auf ein Minimum begrenzt und eine bemerkenswerte Verbesserung der Klangwiedergabequalität insbesondere bei den tiefen Frequenzen erzeugt. Für 100V stehen mehrere Leistungsabgriffe zur Verfügung, die je nach verwendetem Transformator auch die Ausgangsimpedanz auswählen können.  Der Audiotrafo hat eine maximale Ausgangsleistung von 6Watt rms und verschiedene Leistungsabgriffe für 6Watt, 3Watt und 1,5Watt rms  Hochwertiger 100V ELA Übertrager mit breitem Audio-Frequenzbereich bis 20Khz  Sekundärwicklung:  8-ohm ( Eingang oder Ausgang ) Primär Leistungen: 6Watt rms ( 10W Musikprogramm Peak )  Kann in beide Richtungen verwendet werden !  Diese Audio- bzw. ELA Trafos weisen einen verbessert Qualitat auf. Die Klangwiedergabe ist wesentlich besser als beim Standardtrafo insbesondere bei den tiefen Frequenzen. Sie verfügen über mehrere Primäranschlüsse fur 100V Technik als Leistungs- bzw. Lautsätärkeanpassung  Die Ausgangs-Impedanz beträgt 8 Ohm. ELA Trafo in beide Richtungen verwendbar. 100V-Audio-Transformator mit FastCon Klemme zur schnellen verarbeitung !  Leistungsanzapfungen: RMS 6W - 3W - 1,5W / Impendanzen: 6W=1600-Ohm / 3W= 3330-Ohm / 1,5W= 6,6Kohm  100V auf 8-Ohm oder 8-Ohm auf 100V  Abmessungen 64mm x 40mm x 36mm  Gewicht 161gr.

Hochwertiger 100 Volt Audioübertrager (Audiotrafo 100V Audioübertrager) mit Kabelenden für Lautsprecher in Verbindung mit ELA Anlagen. Sekundäranzapfung: 8-Ohm Anschluß Leistung: 6 Watt RMS Anzapfungen: 6W / 4W / 2W / 1W / Großer Übertragungsbereich: 28.....25000 Hz / Abm.: B:50mm / T:40mm / H:43mm.

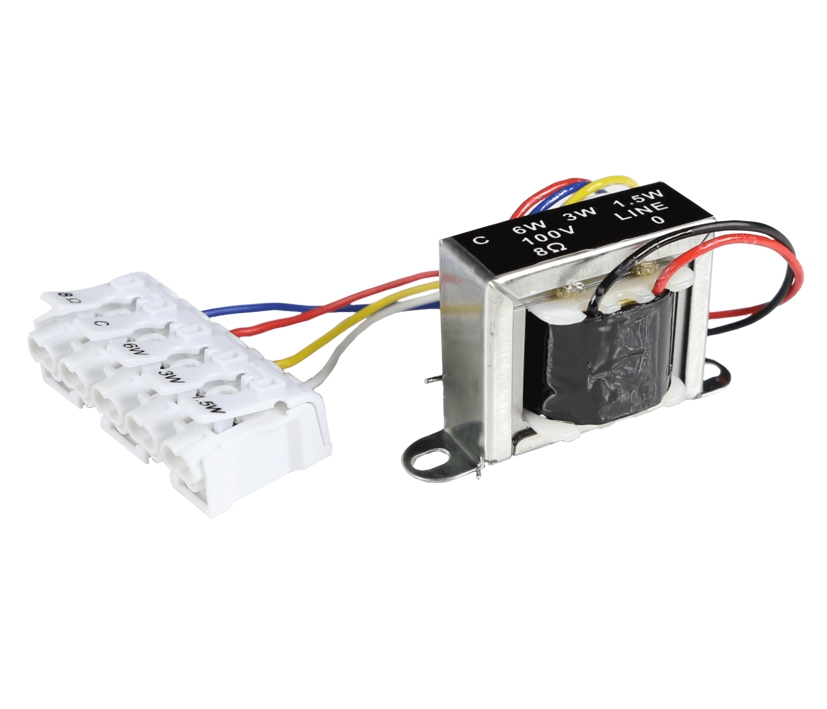

6W ELA Übertrager bzw. 100V Audioübertrager mit Kabelenden für Lautsprecher in Verbindung mit ELA Anlagen Lautsprecher usw.  Technische Daten: Sekundäranzapfung: 4-Ohm 8-Ohm Anschluss 150mm Kabellitzen Leistung: 6WattRMS 3x Leistungsanzapfungen RMS Leistung 6W Impedanz = 1,7kOhm RMS Leistung 3W Impedanz = 3,3kOhm RMS Leistung 1,5W Impedanz = 6,7kOhm Übertragungsbereich: 30.....20.000 Hz Abm.: B:60mm mit Laschen / T:35mm / H:35,5mm Gewicht: 200g

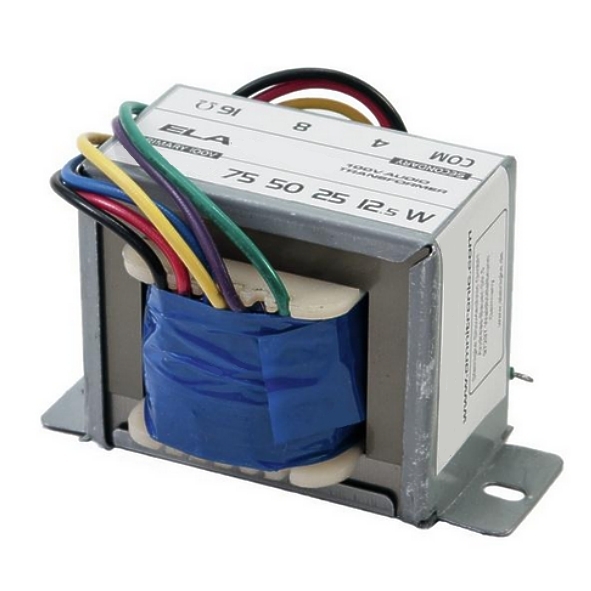

100 Volt Übertrager (Audiotrafo 100V Audioübertrager) mit Kabelitzen für Lautsprecher in Verbindung mit ELA Anlagen Technische Daten: Sekundärwicklung: 4-R / 8-R / 16-R (R=Ohm) Primär Leistungen: 75 Watt rms Anzapfungen: 75W / 56W / 37W / 18W / 10 Watt RMS Frequenzbereich: 30-15000Hz (-3dB) Abmessungen: 93 x 60 x 60mm Für Verstärker oder Lautsprecher ohne eingebauten 100 V Transformator wandelt niederohmige Signale in 100 V Signale 5 Leistungsanzapfungen In beide Richtungen verwendbar somit 4-8-16-Ohm Verstärkerausgang auf 100V ELA wandelbar
