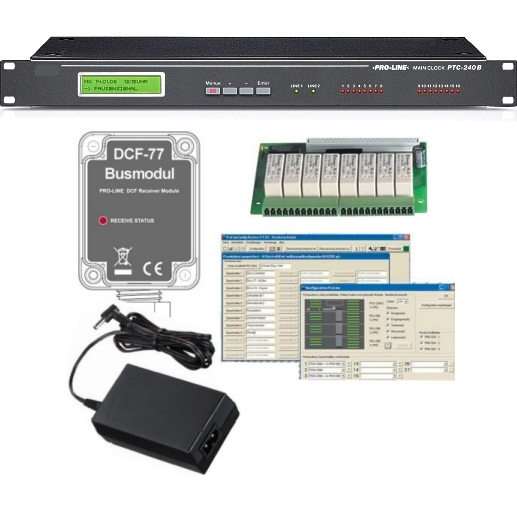

Hochpräzise Hauptuhr mit DCF77 Funkempfänger ( Atomzeit genaue Uhr ) ideal für Pausengong, Werkspausen, Hupensteuerung Signalisierung usw.  Ideal für Betriebe als präzise Werksuhr zum ansteuern z.B. von Schule, Uni, Fabrikhalle für Pausezeiten, Arbeitsbeginn, Arbeitsende o.ä.  Hupen, Läutwerk, Sirene z.B. für Halle   Ideal für Schule, Uni als Pausenuhr zum ansteuern von optionalem Gonggenerator z.B. Art-Nr  88-404-00980 über eine ELA-Anlagen usw.  Dieser KIT samt Zubehör und der Hauptuhr soweit komplett um sofort loszulegen, und eine Lösung zu realisieren  Dieser Kit bestehend aus:  1x Digitale Hauptuhr ( 19zoll Präzisionsuhr PTC-240D  inkl. Nebenuhrsteuerung )  1x Relaiskarte mit 8-Kontakten ( Schliesser ) 1x BUS-Programmier-Adapter  ( USB RS485 / RJ45 2-Draht Kabel ) 1x Windows-Software zum einstellen ( Wie Scheckkarte zum ausklappen mit USB Speicher )  1x 230V Netzteil 24V DC 2A  1x DCF-77 Funkempfänger mit 5-Klemmen ( Anschluß z.B. über Cat Kabel )  1x Anleitung auf USB-Stick anbei  Details und weitere genauere Informationen unter der Hautpuhr 99-100-00433 Weiteres empfohlenes Zubehör ( siehe auch im Zubehör-Register z.B. ) Gonggenerator ( z.B. Art Nr 88-404-00980) oder Läutwerk, Signalgeber wie Sirene, Läutwerk o.ä. Wenn Sie jedoch einen besonderen Gong z.B. 4-Klang-Gong (BigBen.... oä.) oder einen wiederkehrenden Musik oder eingesprochen Text benötigen z.B. wir schließen um 18:00 Uhr dann ist Art 88-404-09550 das richtige Produkt für ihr Vorhaben.  ELA-Verstärker und Lautsprecher für das Gebäude je nach Umfang und benötigter Leistung  Wenn Sie weitere Informationen benötigen, oder ein Projekt haben so rufen sie uns einfach unter 07362-919093 an, wir beraten Sie gerne !

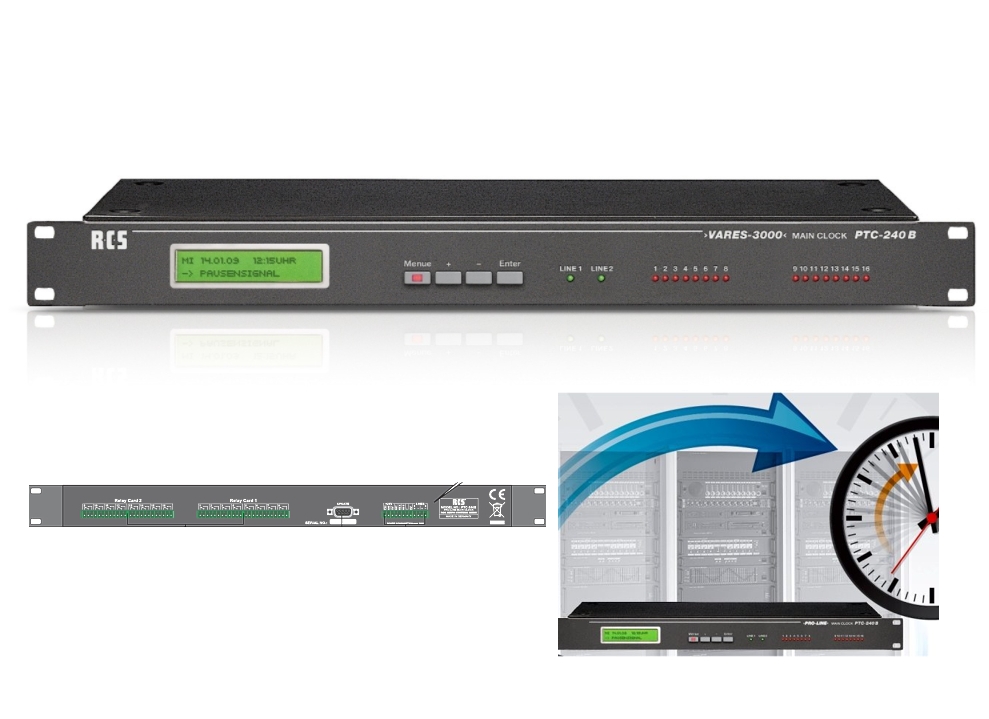

Die Funkhauptuhr ermöglicht die Ansteuerung von optionalen Gong-Generator oder auch Sirenen-Generatoren mittels Schaltkontakten die über diese Hauptuhr ausgelöst wird. Dieser z.B. Pausengong ertönt dann über die optionale ELA-Endstufe die das ganze Gebäude mit Lautsprechern versorgt. Die Funkhauptuhr ermöglicht die Ansteuerung von bis zu 130 Nebenuhren an 2 voneinander unabhängigen Nebenuhrlinien im Impulsbetrieb. Durch die optionalen 8-Kanal Relaiskarten kann zusätzlich die zeitabhängige Steuerung von bis zu 16 Schaltausgängen für Gong, Sirene usw. realisiert werden. Über das große LCD-Display mit Klartextanzeige und die 4 Tasten an der Gerätefront werden die Grundfunktionen der Hauptuhr schnell und komfortabel eingestellt. Zur weiteren Programmierung gewünschter Ereignisse (Jahresprogramm etc.) steht optional die übersichtlich gestaltete PC-Konfigurationssoftware zur Verfügung Durch die optionale DCF-Empfangsmodul ( 99-100-00444) wird die Hauptuhr stündlich synchronisiert. Der Empfänger sowie der ausrichtbare Montagewinkel entsprechen der Schutzart IP 65 und eignen sich daher für die Montage im empfangsstarken Aussenbereich. Features: Automatische Umstellung von Sommer- auf Winterzeit Frei programmierbare Zuordnung aller Relaiskontakte Protokollierung der täglichen Ereignisse in der Tagesliste Des weiteren kann die Hauptuhr in Kombination mit dem anderen System wie 3000 u.a. eingesetzt werden Sonderfunktionen, wie  z. B. zeitgesteuerte Textansagen in ausgewählte Bereiche sind genauso möglich wie die freie Programmierung aller Relaiskontakte auf bis zu 253 Ereignisse Überwachung der NU-Linien auf Überlast bzw. Kurzschluss Überwachter 24V Notstromeingang zum Erhalt der Nebenuhrimpulse 2 Linien für Nebenuhren (NU-Anschlüsse) je Linie max 65 Nebenuhren (24VDC und 7,5mA je Nebenuhr) Neben-Uhr Ausgangssignal: 24V Polwechselimpuls Normalbetrieb: 1/min Nebenuhren-Anschluss üblichst. Geeignet für 95% aller Nebenuhren von Peweta, Müller und Bavaria Zeitdienst mit Zweidrahttechnik Technische Daten: Display: 2-liniges LCD-Display, Text Stromversorgung: DC 24V max. 2A (über Schraubklemme durch optionales Netzteil) 2 Steckplätze für 2x 8-Kanal wechselkontakte Schraubklemmen Rückseitig Abmessungen: 483 x 44 x 171mm 19zoll 1HE Gewicht: ca. 2 kg UMFANGREICHES ZUBEHÖR SIEHE ZUBEHÖR REGISTER Optionales Zubehör erhätlich: Art-Nr 93-808-00224 = 230V Netzteil 24V DC 2,5A Steckernetzteil    Art-Nr 93-808-02140 = 230V Netzteil 24V DC 2A für DIN Hutschiene    Art-Nr 99-100-00431 = Windows Software mit Bus-Kabel auf USB Art-Nr 99-100-00444 = DCF-77 Antenne externes DCF77 Empfangsmodul (Outdoor) Art-Nr 99-100-00434 = Relaiskarte mit 8 Kontakten Platine passt 2x in Hauptuhr Art-Nr 99-100-00445 = Uhr Wand-Nebenuhr DM 300mm einseitig Analog Zeiger Art-Nr 99-100-00446 = Uhr Wand-Nebenuhr DM 400mm einseitig Analog Zeiger

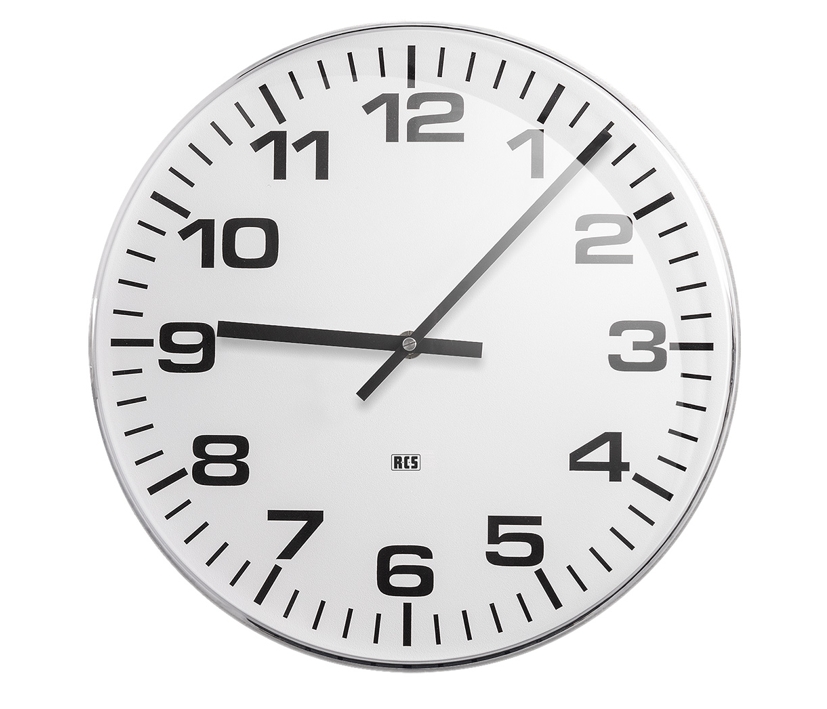

Uhr Nebenuhr DM 300mm einseitig Analog Zeiger zu Ansteuerungs-Basis-Unit Art-Nr 99-100-00437  Die analogen Nebenuhren können nur in Kombination mit der optionalen Digitalen 19zoll Systemuhr PTC-240D mit Zubehör in Innenräumen betrieben werden. Durch das klassische Design lassen sich diese Nebenuhren in fast jede Architektur harmonisch integrieren.   Dieses Uhr können Sie mit einer Einpunkt-Befestigung an die Wand gehängt werden.  Bitte beachten Sie noch folgende Merkmale: Einseitig zum Aufsetzen auf die Wand mit einer Einpunkt-Befestigung. Nebenuhrwerk: 24 V DC, 1/1 Minuten Impuls 24V polwechselnder Minutenimpuls, 7,5 mA Stromaufnahme Ziffernblattausführungen mit arabischen Zahlen. Andere Ausführung z.B. ohne Zahlen oder mit rotem Sekundenzeiger ist auf Anfrage erhältlich. Auf Anfrage sind weitere Nebenuhren in quadratischer, ballwurffester oder Metallausführung lieferbar.  Technische Daten Ansteuerung : 24V DC polwechselnder Minutenimpuls, 7,5 mA Stromaufnahme Schutzgrad IP 52 Impulslänge 1/1 Minuten Impuls Ziffernblatt weißes Acrylglas Ziffernblatt, schwarze Beschriftung (arabische Ziffern) Gehäusefarbe weiß Material hochwertiger ABS-Kunststoff mit Acrylglashaube, Durchmesser 300 mm Gehäusetiefe 45mm Gewicht 0,7 kg  Optional erhältlich auch ....  mit Abstands-Wandhalter erhältlich l oder als doppelseitige Uhr erhältlich !  19zoll Steuergerät mit DCF77 Funkempfänger und Software zum einstellen ( siehe auch weitere Bilder und Zubehör-Register )  Art-Nr 99-100-00437 = 19zoll Steuergerät PTC-240D mit DCF77 Funkempfänger und Software zum einstellen  Art-Nr 99-100-00433 = 19zoll Steuergerät PTC-240D ohne Funkempfänger ohne Software

Uhr Nebenuhr DM 400mm einseitig Analog Zeiger zu Ansteuerungs-Basis-Unit Art-Nr 99-100-00437   Die analogen Nebenuhren können nur in Kombination mit der optionalen Digitalen 19zoll Systemuhr PTC-240D mit Zubehör in Innenräumen betrieben werden. Durch das klassische Design lassen sich diese Nebenuhren in fast jede Architektur harmonisch integrieren.   Dieses Uhr können Sie mit einer Einpunkt-Befestigung an die Wand gehängt werden.  Bitte beachten Sie noch folgende Merkmale: Einseitig zum Aufsetzen auf die Wand mit einer Einpunkt-Befestigung. Nebenuhrwerk: 24 V DC, 1/1 Minuten Impuls 24V polwechselnder Minutenimpuls, 7,5 mA Stromaufnahme Ziffernblattausführungen mit arabischen Zahlen. Andere Ausführung z.B. ohne Zahlen oder mit rotem Sekundenzeiger ist auf Anfrage erhältlich. Auf Anfrage sind weitere Nebenuhren in quadratischer, ballwurffester oder Metallausführung lieferbar.  Technische Daten Ansteuerung : 24V DC polwechselnder Minutenimpuls, 7,5 mA Stromaufnahme Schutzgrad IP 52 Impulslänge 1/1 Minuten Impuls Ziffernblatt weißes Acrylglas Ziffernblatt, schwarze Beschriftung (arabische Ziffern) Gehäusefarbe weiß Material hochwertiger ABS-Kunststoff mit Acrylglashaube, Durchmesser 400 mm Gehäusetiefe 58 mm Gewicht 1,2 kg  Optional erhältlich auch ....  mit Abstands-Wandhalter erhältlich l oder als doppelseitige Uhr erhältlich !  19zoll Steuergerät mit DCF77 Funkempfänger und Software zum einstellen ( siehe auch weitere Bilder und Zubehör-Register )  Art-Nr 99-100-00437 = 19zoll Steuergerät PTC-240D mit DCF77 Funkempfänger und Software zum einstellen  Art-Nr 99-100-00433 = 19zoll Steuergerät PTC-240D ohne Funkempfänger ohne Software

Zubehör zu 88-404-00775 und 88-404-00771 = DCF-DMF Busmodul Funkempfänger digital Funkempfänger DCF-Zeit für DMT-10. 3-Draht Ausführung wird an DMT10 per Schraubklemmen angeschlossen zur Steuerung (Sommer- und Winterzeit) der internen Quarzuhr des DMT-10 (Digital-Textmodul mit Timer) passend zu 88-404-00771 und 88-404-00775

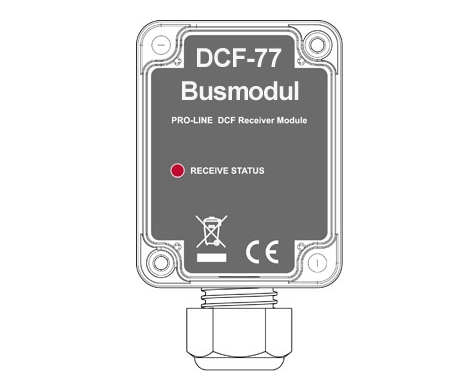

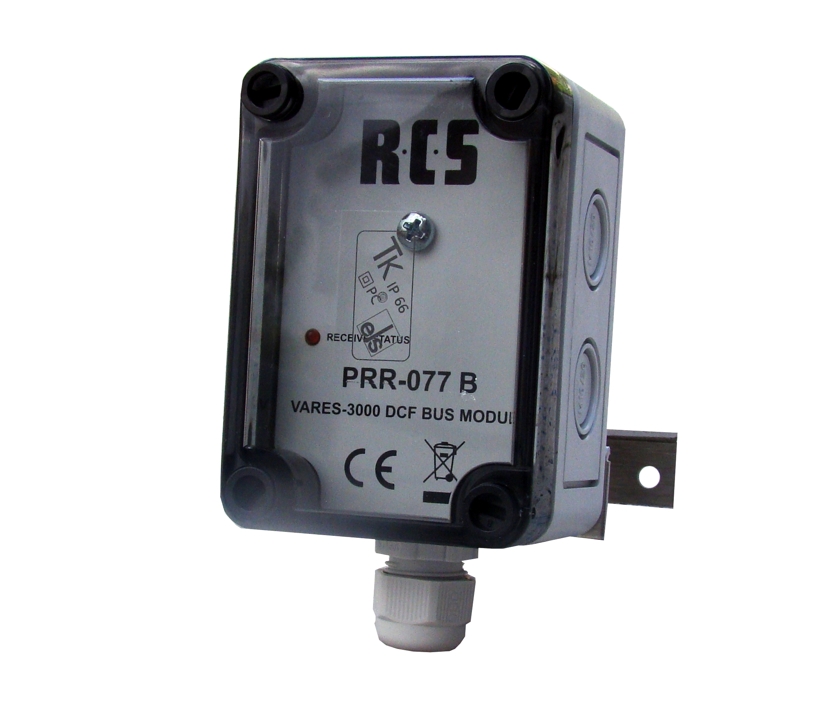

Zubehör zu 99-100-00433 = DCF-Busmodul Funkempfänger digital Das DCF-Funkempfängermodul ist ein kompaktes, eigenständiges Zusatzmodul. Es synchronisiert alle am Bus befindlichen Geräte, die eine genaue Systemzeit benötigen. Die Montage ist an einer beliebigen Stelle des ProLine-Busses innerhalb von 1 km möglich. Die Spannungsversorgung des Moduls erfolgt ebenfalls über den Bus. Uhrzeit und Datum der internen Quarzuhr können vom optionalen externen Funkuhrmodul  in konfigurierbaren Zyklen synchronisiert werden. Das DCF77 Funkempfänger mit Antenne kann auch zum besseren Empfang im Außenbereich montiert werden, da das Gehäuse der Schutzart IP66 entspricht. Technische Daten: Anschluss intern 5 Schraubklemmen wie folgt  24Vdc / 0V = Masse / SHLD / A / B  = (A+B = RS422/485 Bus)  Verlegekabel Empfehlung mindestens 5-adrig (am besten min 4x2x0,6qmm zb. LAN bzw. Patchkabel Cat-6 / Cat-6a / Cat-7) Wandaufbau-Gehäuse IP66 Indoor-Outdoor  Integrierte Status LED für DCF77 Empfang Das Gehäuse aussrichten in Richtung Atomzeit-Sender siehe WEB ( z.B. Augsburg )  Abmessungen: H: 95mm B: 66mm T: 58mm Lieferumfang: DCF-Antenne mit integriertem Funkempfänger und Vario-Wandhalter (ohne Anschlusskabel)

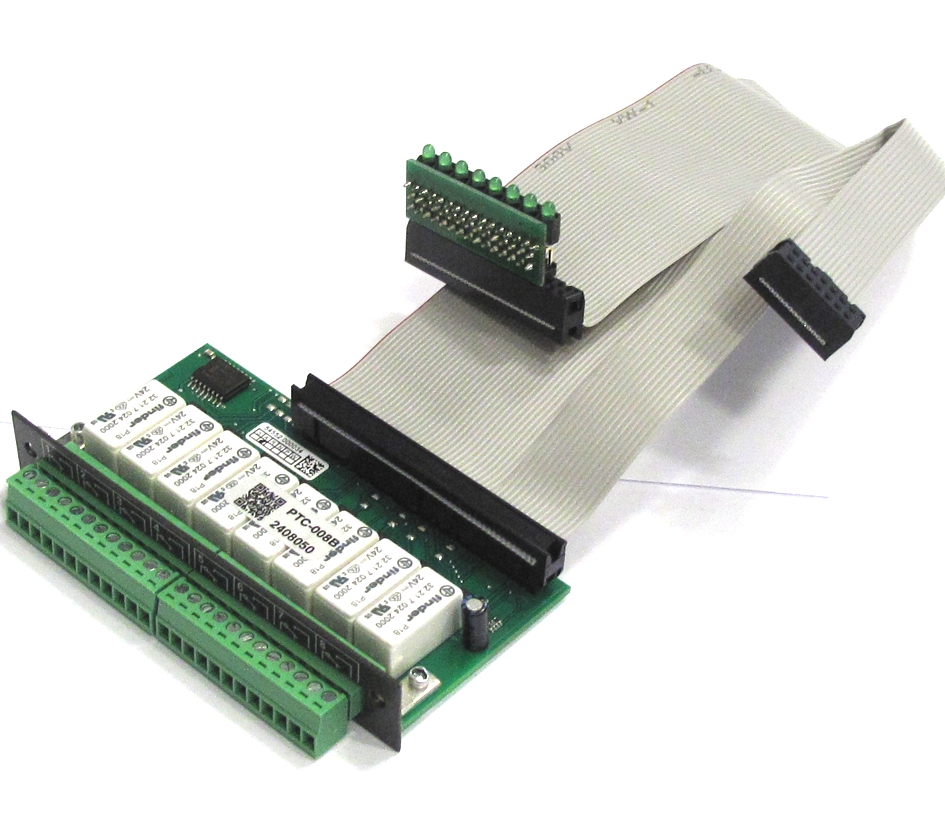

Zubehör Relaiskarte für die Hauptuhr 99-100-00433oder Vares-3000 System Vares-3000 Relaiskarte mit LEDs + Flachbandkabel siehe weitere Bilder Bis zu 8 Schaltkontakte (8xUM Wechsler) möglich8 Kontakte einbaubar in PTC240B, PSS-224B, PEU056B usw. Die Relais der Karten sind mit vergodeten Kontakten ausgestattet und vorrangig zum Schalten von mittleren Lasten und Steuerkontakte geeignet.

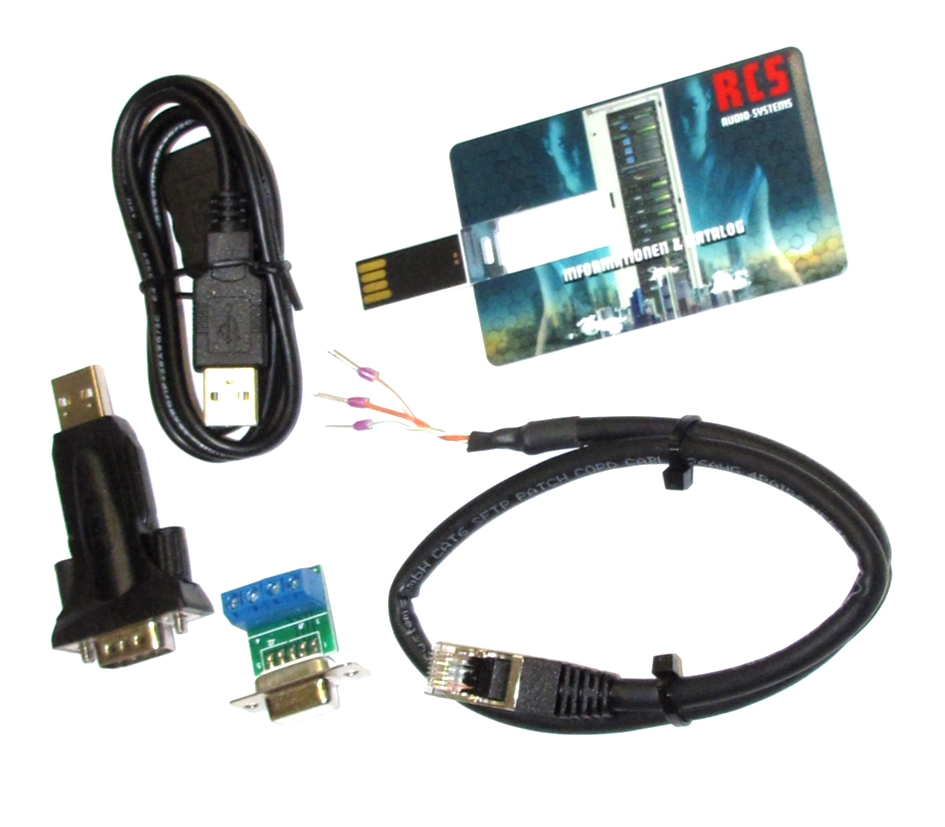

Um die Hauptuhr zu stellen geht es auch praktischer per Windows-Software und Programmieradapter ( USB auf RS485 ) Lieferumfang: PCA-300 Pack BUS-Programmier-Adapter für ELA-Uhr oder Vares-3000 bestehend aus : 1x USB auf Sub-D 9pol Adapterstecker = PC-USB-Stecker Digitus DA-70157 ( RS485 ) 1x Sub-D 9pol Buchse auf 4x Schraubklemme 1x USB2.0 Verlängerung 1x RJ45-Stecker 100mm LAN Kabel auf 3-Drahtlitze auf offenes Ende 1x Windows-Software zum einstellen ( Scheckkarte zum ausklappen mit USB Speicher ) Software ConfigPTC auf Checkkarte zum ausklappen mit USB-Stick Passwort fuer die Software wird mitgeliefert Config-PTC Version Rev. 3.3.14.001 ( USB-Stick oder RCS-Karte wie Scheckkarte )
