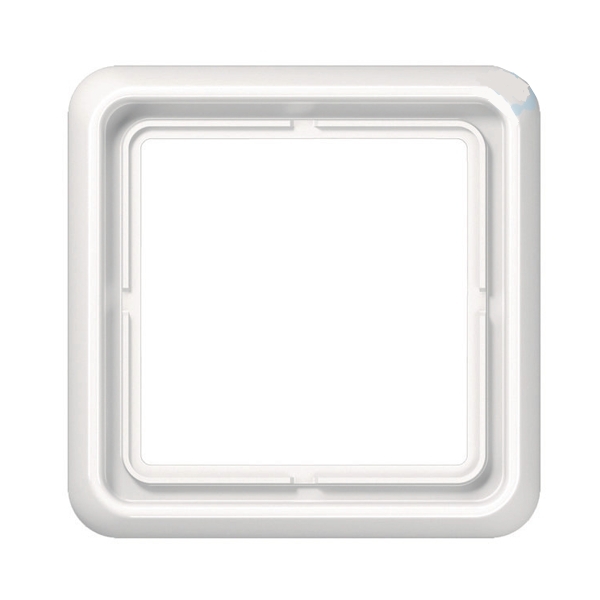

Jung 1-fach Aussenrahmen CD581WW Alpinweiss  zu Schalterprogramm CD500 , ST500, ST550 Diesen Aussenrahmen benötigen Sie nur, wenn die Dose einzeln montiert wird. Im Verbund mit anderen Steckdosen zum Beispiel 2fach-, 3fach-, oder 4fach- Blendrahmen benötigen Sie diesen Einzelrahmen nicht zu Schalterprogramm CD500 , ST500, ST550 Aussenabmessungen: 81 x 81mm Innenfenster: 69 x 69mm  Passende Dosen ... Deckel... Innenblenden .... siehe Zubehör-Register

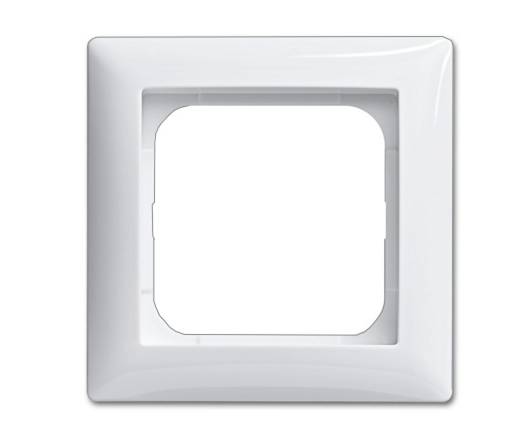

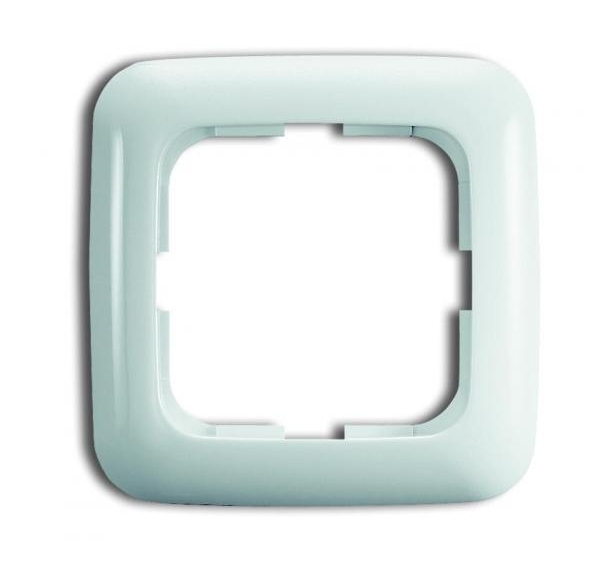

1-fach Aussenrahmen Alpinweiss Serie BALANCE SI   Busch-Jäger Aussen- bzw. Abdeckrahmen 1-fach Rahmen Balance SI Serie  Aussenabmessungen: 81x81mm Innenabmessungen: 56x56mm Montagerichtung horizontal und vertikal egal  Geeignet für Unterputz-Installation Ja Textfeld/Beschriftungsfläche Nein Werkstoff Kunststoff / Thermoplast / Halogenfrei Ja / Farbe Reinweiss RAL-Nummer (ähnlich) 9010 Schutzart (IP) IP20 Farbvariante: Reinweiss / alpinweiß glänzend Diesen Aussenrahmen benötigen Sie nur wenn die Dose, Dimmer, Schalter usw. einzeln montiert wird. passendes Zubehör siehe im Zubehör-Register

1-fach Aussenrahmen Alpinweiss Diesen Aussenrahmen benötigen Sie nur wenn die Dose, Dimmer usw. einzeln montiert wird. Im Verbund mit anderen Steckdosen zum Beispiel 2fach-, 3fach-, oder 4-fach Blendrahmen benötigen Sie diesem Einzelrahmen nicht Aussenabmessungen: 80x80mm Passende Dosen siehe Zubehör-Register

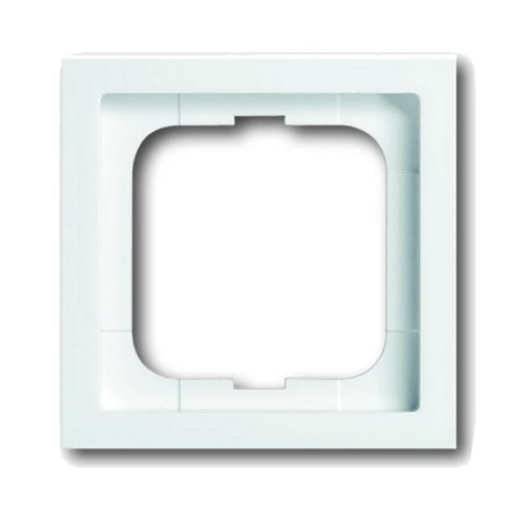

1-fach Aussenrahmen 1721-184K Studioweiss wie Alpinweiss Diesen Aussenrahmen benötigen Sie nur wenn die Dose einzeln montiert wird. Im Verbund mit anderen Steckdosen zum Beispiel 2fach-, 3fach-, oder 4-fach Blendrahmen benötigen Sie diesem Einzelrahmen nicht Aussenabmessungen: 80x80mm  Innenfenster: 64x64mm   optionalen Zwischenrahmen erhältlich 63x63mm (Nr.:  39-875-00830)  Passende Dosen usw. siehe Zubehör-Register

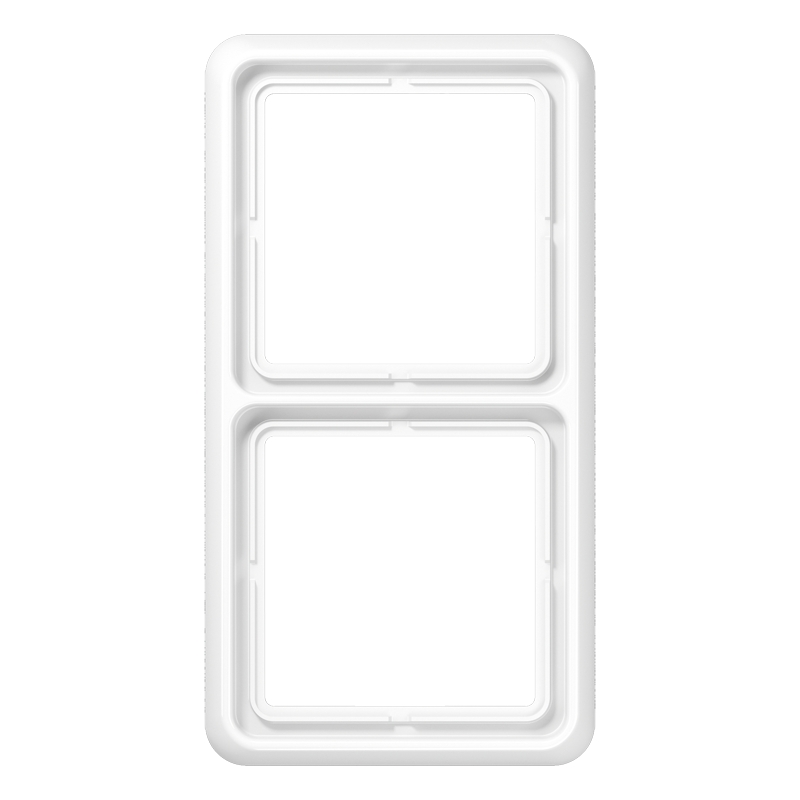

Jung 2-fach Aussenrahmen CD582WW Alpinweiss  zu Schalterprogramm CD500 , ST500, ST550 Diesen Aussenrahmen benötigen Sie nur, wenn die Dose einzeln montiert wird. Im Verbund mit anderen Steckdosen zum Beispiel 2fach-, 3fach-, oder 4fach- Blendrahmen benötigen Sie diesen Einzelrahmen nicht zu Schalterprogramm CD500 , ST500, ST550 Aussenabmessungen: 81 x 152mm Innenfenster: 69 x 69mm  Passende Dosen ... Deckel... Innenblenden .... siehe Zubehör-Register

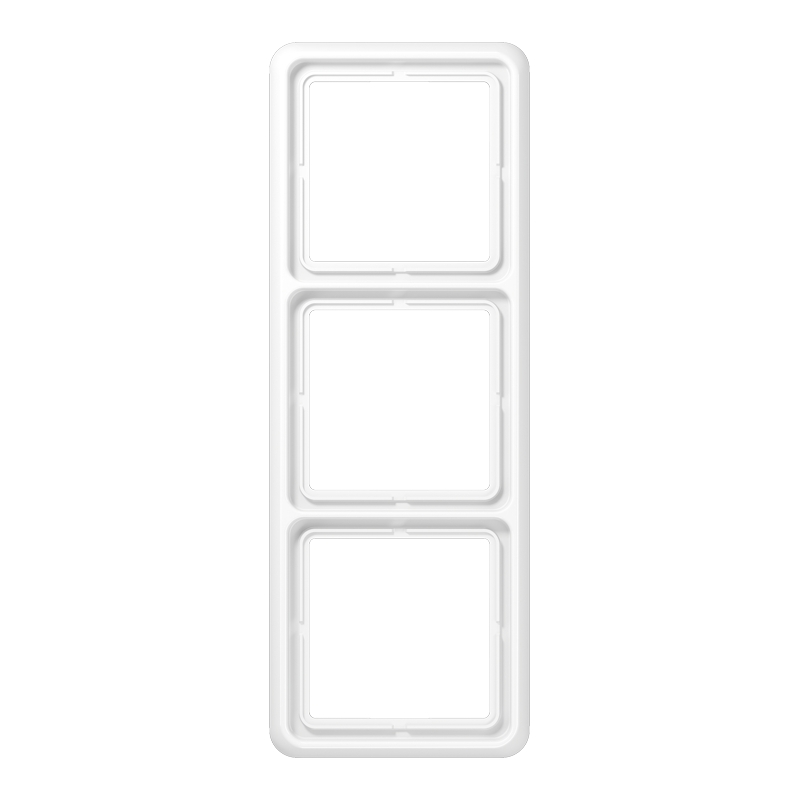

Jung 3-fach Aussenrahmen CD583WW Alpinweiss  zu Schalterprogramm CD500 , ST500, ST550 Diesen Aussenrahmen benötigen Sie nur, wenn die Dose einzeln montiert wird. Im Verbund mit anderen Steckdosen zum Beispiel 2fach-, 3fach-, oder 4fach- Blendrahmen benötigen Sie diesen Einzelrahmen nicht zu Schalterprogramm CD500 , ST500, ST550 Aussenabmessungen: 81 x 223mm Innenfenster: 69 x 69mm  Passende Dosen ... Deckel... Innenblenden .... siehe Zubehör-Register

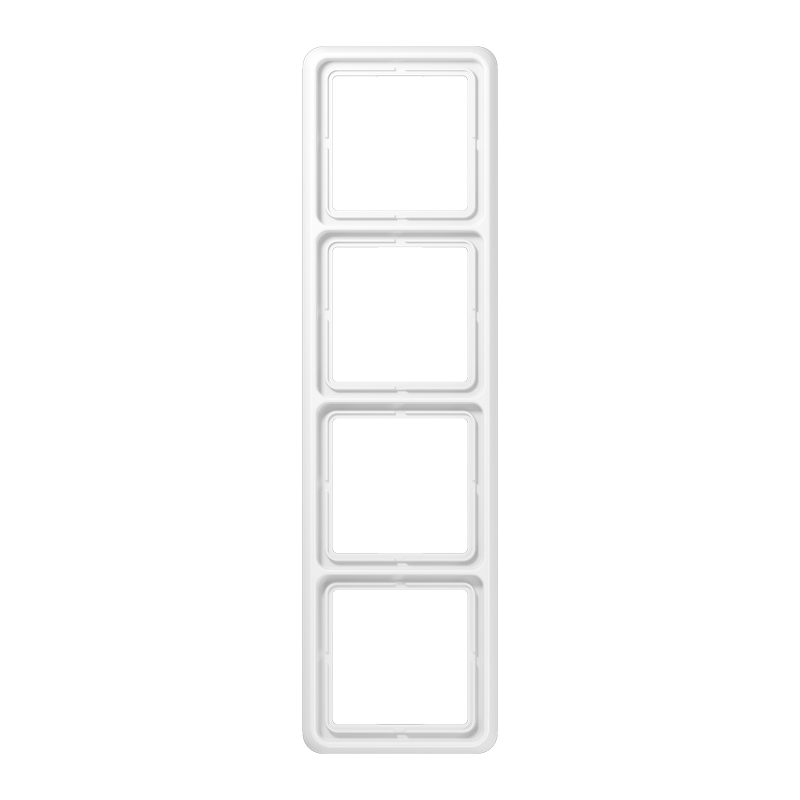

Jung 4-fach Aussenrahmen CD584WW Alpinweiss  zu Schalterprogramm CD500 , ST500, ST550 Diesen Aussenrahmen benötigen Sie nur, wenn die Dose einzeln montiert wird. Im Verbund mit anderen Steckdosen zum Beispiel 2fach-, 3fach-, oder 4fach- Blendrahmen benötigen Sie diesen Einzelrahmen nicht zu Schalterprogramm CD500 , ST500, ST550 Aussenabmessungen: 81 x 294mm Innenfenster: 69 x 69mm  Passende Dosen ... Deckel... Innenblenden .... siehe Zubehör-Register

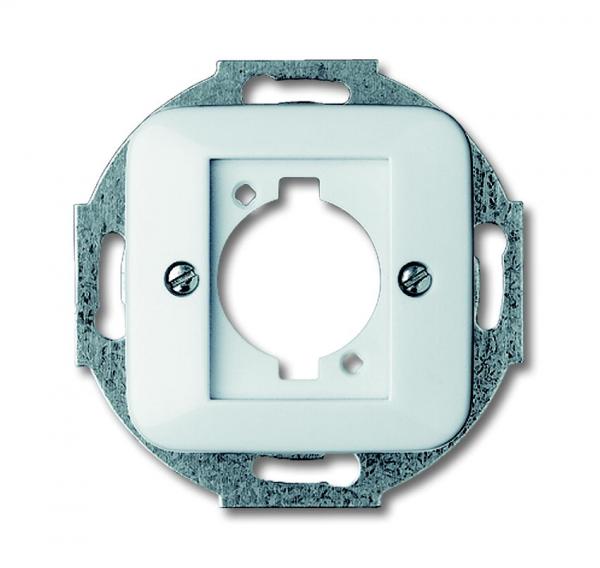

Universal Trägerrahmen mit Innenblende. Busch-Jäger Serie  Reflex SI Bohrung (Auslaß) für die größeren D-Type  Buchseneinsätze  z.B. Speacon u.a.  Metall Trägerrahmen für die Montage in übliche Schalterdosen Befestigungsart: Befestigung mit Schrauben in UP-Dose  Spreizklammern Nein Kunststoffabdeckung Thermoplast RAL9010 Alpinweiss  Ausführung der Oberfläche : glänzend   Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Metall-Trägerrahmen: 71 x 71mm              Innenblende: 54 x 54mm  versenkter Ausbruch 37,1 x 27,8mm bedingt dadurch die Befestigungslöcher der D-Type Einsätze ggf. nachgebohrt werden Durchmesser z.B. für D-Type Buchse: 25,5mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :  Ideal passend z.B. zu folgenden Serie der Reflex-SI rundliche Serie Bst Nr 99-300-00602 = 1-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00603 = 2-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00616 = 3-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00617 = 4-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00618 = 5-fach Aussenrahmen Reflex-SI Alternativ mit Zwischenrahmen zur anderen Serie z.B. eckige Serie Bst Nr 39-875-00830 = Zwischenrahmen Future Davos Bst Nr 39-875-00820 = 1-fach Aussenrahmen Future Linear Davos Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Busch-Jäger z.B. Reflex-SI. Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

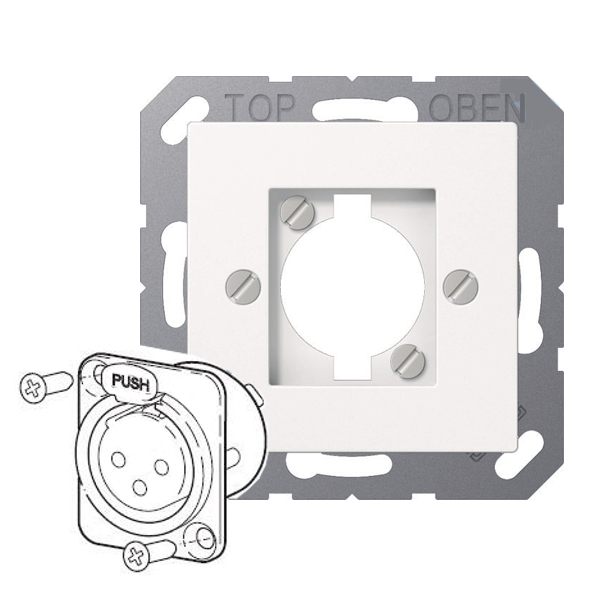

Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie CD500 Bohrung (Auslass) für div. D-Type Buchseneinsätze   Metall Trägerrahmen für die Montage in übliche Schalterdosen  Kunststoffabdeckung Duroplast  Ausführung der Oberfläche : glänzend  Befestigungsart: Befestigung mit Schraube  Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Trägerrahmen: 71 x 71mm  Innenblende: 68 x 68mm  versenkter D-Type Ausbruch 32,8 x 27,8mm Durchmesser für D-Type Buchse: 24,0mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung CD500 / AS58x.  Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.    Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :   Ideal passend z.B. zu folgenden CD58x Serie   Bst Nr 39-875-00595 = 1-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00441 = 2-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00596 = 3-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00597 = 4-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00605 = 5-fach Aussenrahmen CD58x Serie Bst Nr 39-849-01300 = Steckdose 3polig 16A 230VAC pas. zum Programm

Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie-AS Bohrung (Auslass) für div. D-Type Buchseneinsätze   Metall Trägerrahmen für die Montage in übliche Schalterdosen  Kunststoffabdeckung Duroplast  Ausführung der Oberfläche : glänzend  Befestigungsart: Befestigung mit Schraube  Schraubbefestigung für Blende und optionale Buchse  Universal Trägerrahmen mit Innenblende. Jung Serie A und AS Bohrung (Auslass) für div. D-Type Buchseneinsätze Metall Trägerrahmen für die Montage in übliche Schalterdosen Kunststoffabdeckung Duroplast Ausführung der Oberfläche : glänzend Befestigungsart: Befestigung mit Schraube Schraubbefestigung für Blende und optionale Buchse Beschriftungsfeld: Nein Farbe: Weiss RAL9010 (Alpinweiss) Abmessungen: Trägerrahmen: 71 x 71mm Innenblende: 55 x 55mm versenkter D-Type Ausbruch 32,8 x 27,8mm Durchmesser für D-Type Buchse: 24,0mm Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung AS58x  Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw. Lieferumfang: Metallträger / Blende / 4 Schrauben Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) : Ideal passend z.B. zu folgenden AS58x Serie Bst Nr 39-875-00598 = 1-fach Aussenrahmen AS58x Serie Bst Nr 39-875-00440 = 2-fach Aussenrahmen AS58x Serie Bst Nr 39-875-00442 = 3-fach Aussenrahmen AS58x Serie Bst Nr 39-875-00444 = 4-fach Aussenrahmen AS58x Serie Bst Nr 39-875-00447 = 5-fach Aussenrahmen AS58x Serie Bst Nr 39-849-01200 = Steckdose 3polig 16A 230VAC pas. zum Programm Bst Nr 39-849-01210 = Steckdose mit Klappdeckel 3polig 16A 230VAC pas. zum Programm

GIRA UP Dose für D-Type Einsätze Trägerrahmen mit Innenblende. GIRA Serie. Bohrung (Auslass) für die größeren D-Type  Buchseneinsätze  z.B. Speacon XLR HDMI USB u.s.w. Universal Trägerrahmen mit Innenblende XLR Einsatz aber mit Bohrung (Auslass) für div. D-Type Buchseneinsätze. Einsatz für XLR Buchse, HDMI-Buchsen, USB, Klinke usw. der D Serie z.B. von Neutrik oder ähnliche D-Type Buchsen div. Hersteller  D-Type Buchsen nur für Schraubbefestigung. - Nur für Schraubbefestigung. - Achtung! Bauraum für Stecker und Biegeradien beachten. - Bei Einsätzen mit Kupplungen beachten: Anschluss mit Winkelsteckern empfohlen. Siehe auch weitere Bilder ! System 55 Reinweiß glänzend Metall Trägerrahmen für die Montage in übliche Schalterdosen Kunststoffabdeckung Thermoplast Ausführung der Oberfläche : glänzend Befestigungsart: Befestigung mit Schrauben  Schraubbefestigung für Blende und optionale Buchse Beschriftungsfeld: Nein Farbe: Reinweiss glänzend RAL9010 Abmessungen: Metall-Trägerrahmen: 71 x 71mm InnenrahmenReinweiss: 44x44mm / Bauhöhe-1: 14mm / mit D-Type Einsatz : 18mm Optional erhältlich Aussenblende 1-fach, 2-fach, 3-fach, 4-fach, 5-fach und ggf. Zwischenrahmen mit und ohne Klappe sind optional erhältlich ( siehe Zubehör ) D-Type Ausbruch  Durchmesser für D-Type Buchse: 25,5mm Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Gira Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw. Lieferumfang: Metallträger / Innenblende / Schrauben Optional erthältlich  Bst Nr 99-300-00706 = Zwischenrahmen mit Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm ) Bst Nr 99-300-00705 = Zwischenrahmen ohne Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm )  und dann dazu passenden Aussenrahmen  Bst Nr 99-300-00702 = 1-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x80mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00770 = 2-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x160mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00773 = 3-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x240mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00774 = 4-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x320mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00775 = 5-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x400mm / Innenfenster: 56x56mm )  Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

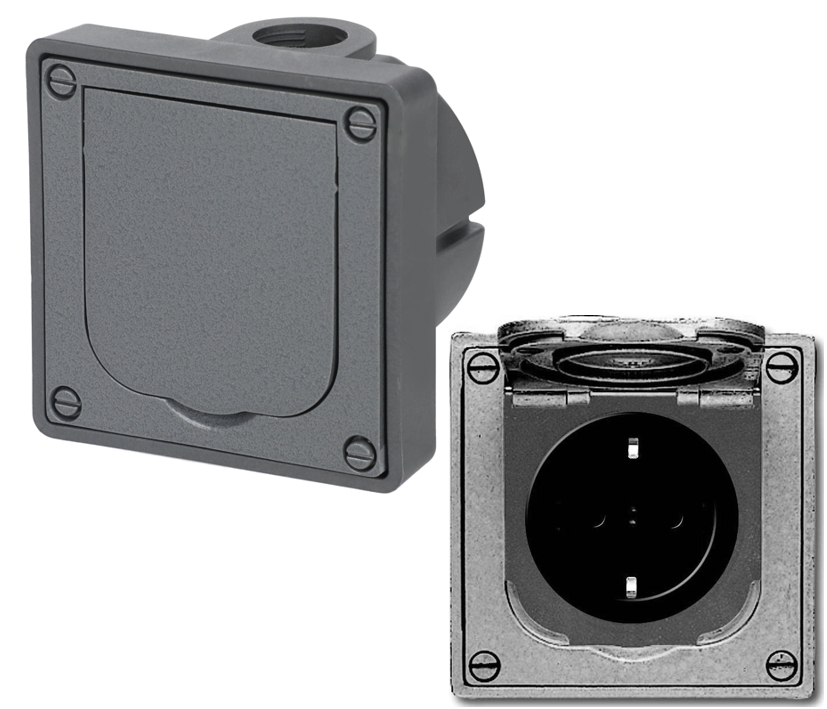

Boden Steckdose Anschlussdose aus stabilem Alu-Druckguss mit Klappdeckel für Boden- oder Wandeinbau. Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Autohaus, Passagen, Fachmärkte, Bistros, Bühne usw. mit hoher Beanspruchung Schutzkontakt Steckdose für den Boden-, bzw. Wandeinbau Mit integriertem erhöhtem Berührungsschutz Gehäuseoberteil und Klappdeckel aus Aluminium-Druckguss Einbaugehäuse aus stark beanspruchbarem Hochleistungskunststoff Installation wandbündig Mit 2 Einführungen M 20. Steckklemmen Anschlusskontakte 3 = L+N + PE Nennspannung: bis 250 VAC Nennstrom bis 16A Schutzart Gerät: IP 41 Abmessungen: 86x86mm Bautiefe: 41mm Gesamthöhe: Boden bis Klappe: 58mm (siehe Zeichnung) Lieferumfang: 1x Druckgussteil UP mit Schukodose und Klappdeckel Optional erhältlich D-Type Dose in selber ALU Optik (siehe Zubehör-Register)

Anschlussdose aus stabilem Alu-Druckguss mit Klappdeckel für Boden- oder Wandeinbau. Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Autohaus, Passagen, Fachmärkte, Bistros, Bühne usw. mit hoher Beanspruchung Verwendbar als Lautsprecher, Mikrofon oder auch Daten Anschlussdose für die Unterputz-Montage Gehäuse-UP für Wandeinbau, universell verwendbar mit Klappe mit Inlet Trägerelement für Neutrik D-Typ Buchsen oder Steckereinsätze (siehe Zubehör-Register)  Kombinierbar auch mit anderen Inlet Sockel 1710...1714 Gehäuseoberteil und Klappdeckel aus Aluminium-Druckguss Einbaugehäuse aus stark beanspruchbarem Hochleistungswerkstoff Installation wandbündig Mit 2 Einführungen M20. Schutzart Gerät: IP41 Abmessungen: 86x86mm (Aussenmaß mit Einbautopf) Bautiefe: 62mm                          80x80mm ( Metalldeckel alleine )                          80x80mm ( Basisträger / Grundträger für D-Type Buchsen aleine )                          24mm Bohrung für D-Type Einsätze im schwarzen Kunststofftäger Zusatzinfo: Der Frontdeckel mit Klappe kann nur in die beiliegende UP-Dose die mitgelieferd wird befestigt werden. Somit nicht geeignet für den Einbau in die klassischen schwarzen UP Schalterdosen.  Zusatzinfo für die Montage als Aufputzvariante ( Ein Original Aufputzrahmen aus Metall gibt es hierzu nicht )  Als mögliche Alternative für eine Aufputzvariante ( falls unbedingt benötigt ) wären da sehr stabile Universalgehäuse mit folgende Bst-Nr  Art-Nr 85-771-03060 = Kunststoff-Gehäuse IP65 Euromas Serie  200x120x77mm  mit Gummidichtung  Art-Nr 52-625-03010 = Metallgehäuse IP54 Aluminium 145x95x49mm Feuchtefest ohne Gummidichtung  Art-Nr 52-625-03020 = Metallgehäuse IP66 Aluminium 175x80x57mm Metallgehäuse mit Dichtung Art-Nr 52-625-00580 = Metallgehäuse IP66 Aluminium 260x160x91mm Outdoor Silbergrau  Lieferumfang:  1x Druckgussteil UP mit Neutrik D-Type Grundträger und Klappdeckel Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.   Neu nun erhältlich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )

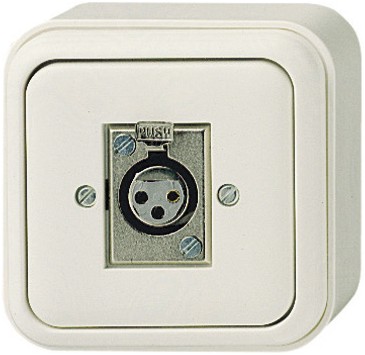

XLR Dose Lautsprecherdose oder auch als Mikrofondose für die Aufputzmontage universell verwendbar mit Rastverschluss und Entriegelungstaste. Anschlussdose mit integr. 3pol. XLR Kupplung und weisser Kunststoffabdeckung für die Aufputz-Montage D-Type Steckverbinder mit Lötkontakten auf der Rückseite Einzeln montierbar Zur verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Lieferumfang: Rahmen Grundträger / Blende / XLR-Buchse mit Entriegelungsknopf und Bef.Schrauben. Zusatzinfo: Die XLR Buchse ist austauschbar - passendes XLR Einsatz mit Stiften (male) z.B. Nr 39-822-00110 Dieses Dose gibt es auch UP = Unterputzversion = Bst.Nr: 85-771-03000 Dieses Dose gibt es auch mit Klappe als UP Version = AG1125896 Weiteres Zubehör siehe im Zubehör-Register unten

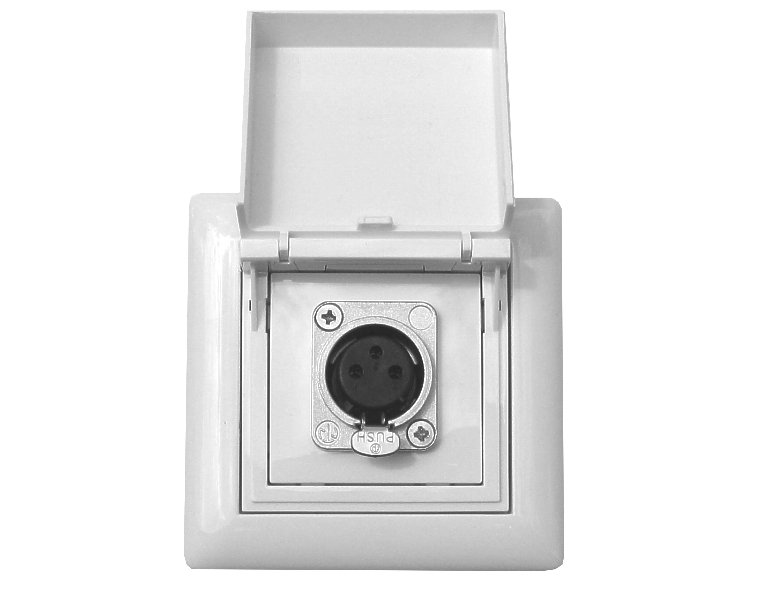

XLR Dose mit Klappe Unterputz Anschlussdose mit integrierter 3pol. XLR Buchse ( Lötversion ) und weisser Kunststoffabdeckung für die Unterputz Montage in übliche UP Schalterdosen  Einzeln montierbar ( Zusatzinfo: Optional auch als 2-er, 3-er, 4-er, oder 5-er Aussenrahmen erhältlich )  Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Verwendbar als Mikrofondose, Lautsprecherdose, Daten-Dose, RS485 Dose, NF-Dose, Tonabnehmerdose für Instrumente usw. ( PS: Buchse wechselbar änderbar ! siehe unten )  Abmessungen: Aussen 80x80mm Bauhöhe wenn Klappe geschlossen nur 25mm  Lieferumfang: Nr 39-852-00220 = 3pol XLR Buchse mit Lötkelchen  Nr 85-771-03400 = D-Type Grundträger mit Leerblende Nr 99-300-00706 = Innenblende mit Klappe ( ohne Feder aber mit Einraster nach unten )  Nr 99-300-00702 = Außenrahmen 1-fach  Nr 99-300-00705 = Quadratischer Innenrahmen  Alles in der Farbe Reinweiss glänzend  Zusatzinfo: Die XLR Buchse ( D-Type Format ) ist auch austauschbar z.B. gegen andere D-Type Einsatz wie z.B. HDMI, RJ45, LAN, Cinch, 6,3mm Klinke, VGA, LWL, Speakon, Firewire, USB, BNC, sowie andere XLR 3..8pol Buchsen, Strom Powercon usw.  ( siehe unten im Zubehör Register )  Dieses Dose gibt es auch ohne Klappe als UP = Unterputzversion = Bst.Nr: 85-771-03000 Dieses Dose gibt es auch ohne klappe als AP = Aufputzputzversion = Bst.Nr: 85-771-03040 99-300-00770 = Aussenrahmen 2-fach Standard 55 99-300-00773 = Aussenrahmen 3-fach Standard 55 99-300-00774 = Aussenrahmen 4-fach Standard 55 99-300-00775 = Aussenrahmen 5-fach Standard 55 Weiteres Zubehör ( auch andere Buchsen Einsätze ) siehe im Zubehör-Register unten  Fragen zum Produkt oder eine andere individuelle Ausführung ? Kein Problem einfach kurz anrufen unter 07362-919093

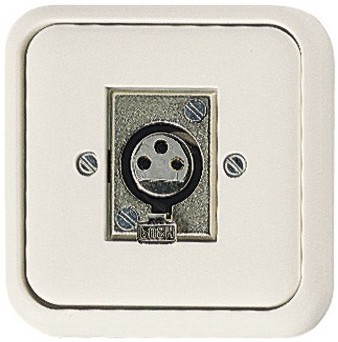

Als Lautsprecherdose oder auch als Mikrofondose für die Unterputzmontage, universell verwendbar mit Rastverschluss und Entriegelungstaste damit der Stecker nicht von selber raus kann. Anschschlussdose mit integr. 3pol. XLR Kupplung ( Buchse female ) und Weisser Kunststoffabdeckung für die UP = Unterputz-Montage in übliche 55er Schalterdosen Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm Zur verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Lieferumfang: Rahmen Grundträger / Blende / XLR-Buchse mit Entriegelungsknopf und Bef.Schrauben. Zusatzinfo: Die XLR Buchse ist austauschbar - passendes XLR Einsatz mit Stiften (male) z.B. Nr 39-822-00110 Dieses Dose gibt es auch AP = Aufputzversion = Bst.Nr:  85-771-03040  Neu nun erhällich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )   Weiteres Zubehör siehe im Zubehör-Register unten

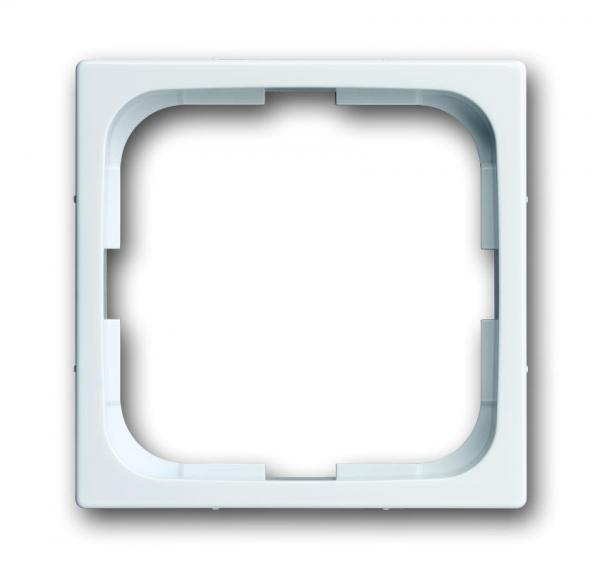

Jung 1-fach Zwischenrahmen 1747-SI84 Studioweiss wie Alpinweiss Diesen Zwischennrahmen benötigen Sie zusätzlich wenn die Dose einzeln montiert wird. Future Davos Studioweiss Aussenabmessungen: 63,5 x 63,50mm  Innenfenster: 55 x 55mm   optional Aussenrahmen erhältlich 80x80mm ( Bst-Nr: 39-875-00820 )  Passende Dosen siehe Zubehör-Register
