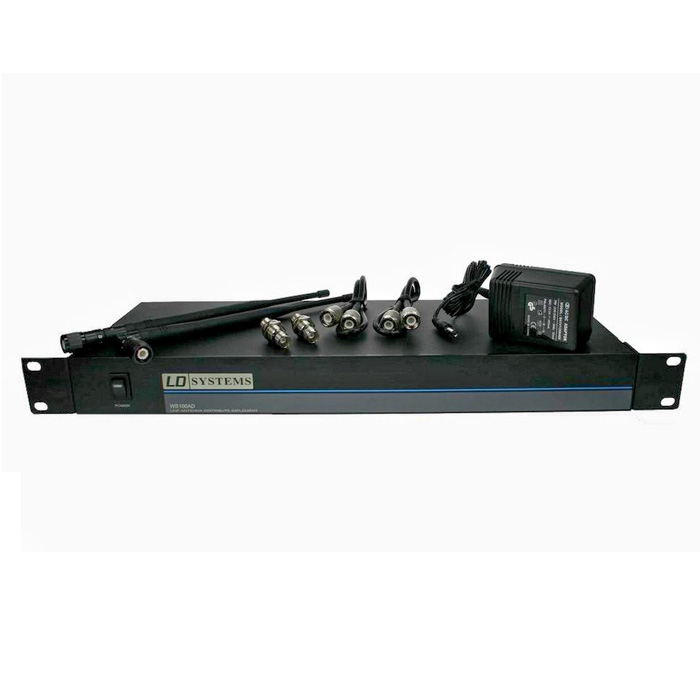

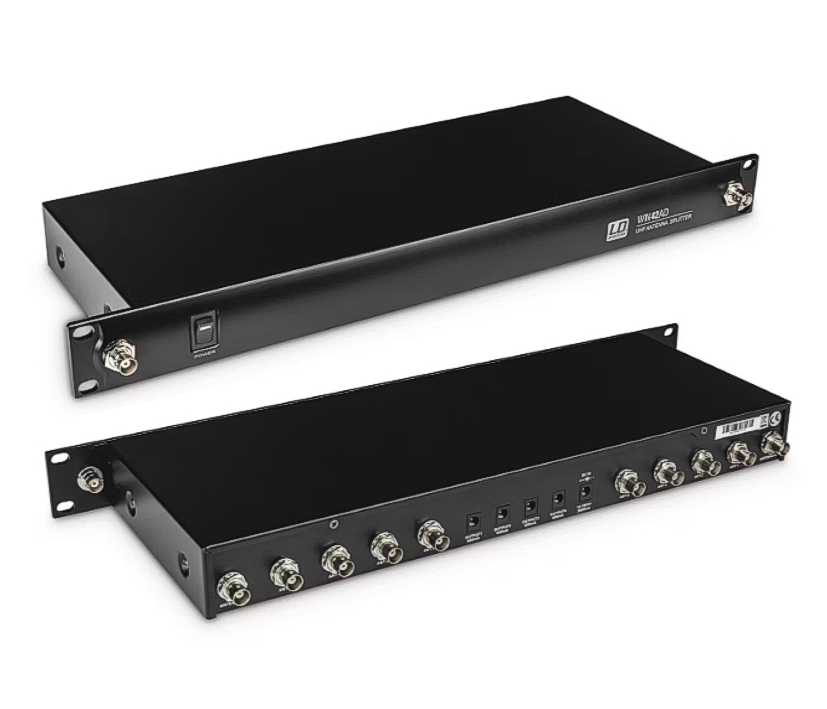

Antennenverstärker für Funkmikrofone aller Art 4-fach Splitter mit Verstärker Ant.Verstärker mit Splitbox mit Verstärker für alle Funkmikrofone der LDWS Serie und Wireless Systeme aller Marken die im Funkbereich 500,000 bis 900,000 MHz arbeiten. Für die Reichweitenverbesserung in Verbindung mit optionalen Antennen (siehe Zubehör)  Technische Daten: Funkmikrofon System Zubehör Typ Antennenverteiler Antennenverstärker für Funkmikrofone  Frequenzband 500 - 900 MHz Frequenzbandbreite 400 MHz Signalverstärkung 3 dB Antenneneingänge 2 Antennenanschluss Eingang TNC / über Adapter auch BNC  Eingangsimpedanz 50-Ohm Stromversorgung für Antennenverstärker 9V ( POC )  Antennenausgänge  4 x 2 Antennenanschluss Ausgang TNC / über Adapter auch BNC  Ausgangsimpedanz 50-Ohm Stromversorgung für Funkempfänger 4 x 12 - 18 V DC V Stromversorgung  12 - 18 V DC, 3A über externes 230VAC Netzteil  Betriebsspannung 12 V DC - 18 V DC (100 mA) Abmessungen 19zoll 1HE Rackfähig Breite 482 mm Höhe 44,4 mm Tiefe 160 mm Gewicht 4,705 kg Zubehör (im Lieferumfang) 10 x TNC Kabel, 0,5m , 2 x Antenne , 2 x TNC Adapter , 4 x DC Kabel, 0,5m , 4 x Netzausgang 600 mA , Kunststoffkoffer , 230VAC Netzteil

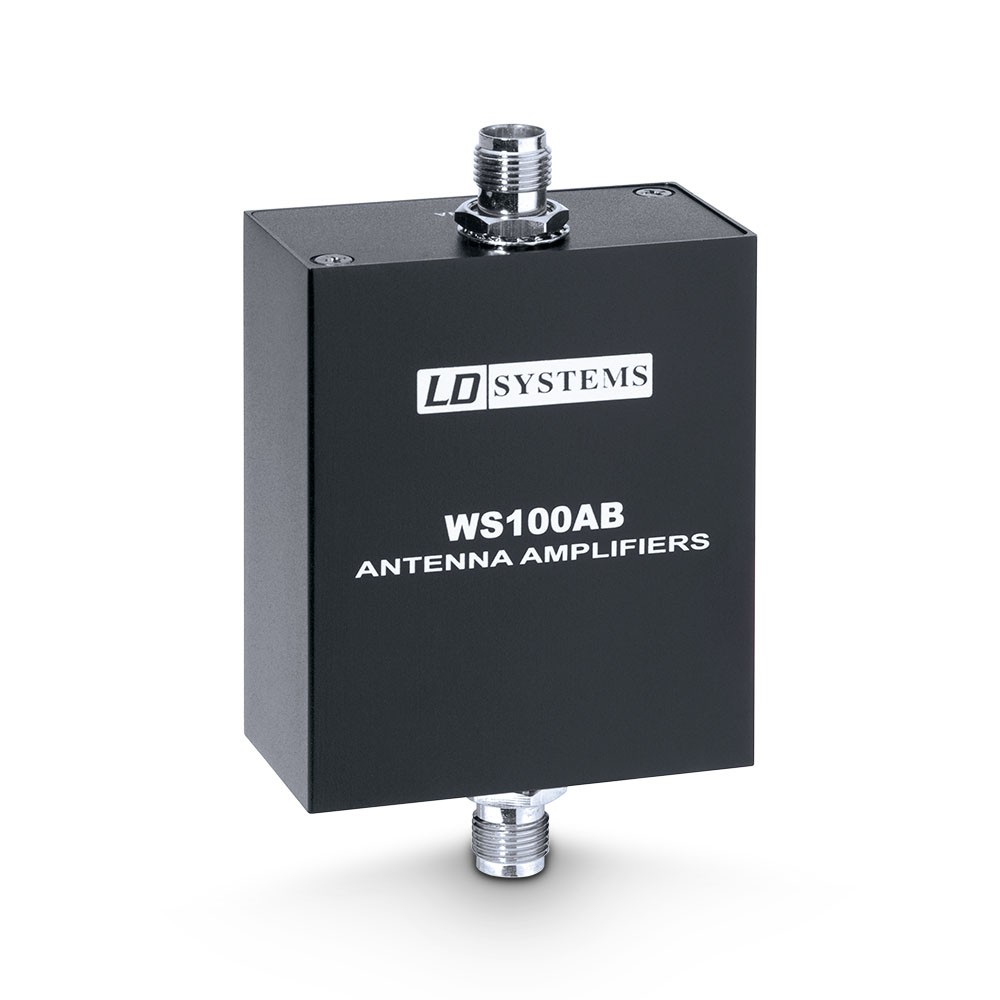

Antennenverstärker für Funkmikrofone ( Kabelbooster für außenliegende Antennen... große Bühnen... Hallen usw. )  Verbessert die Reichweite für einen störungfreien Empfang für Funkmikrofone im Frequenzbereich 500...900Mhz. Der Verstärker funktioniert ausschließlich in Verbindung mit Bst.Nr.: 80-700-01205 wegen der Einkabelstromversorgung (POC) oder externer POC Einkabel-Einspeiser von anderen Herstellern im Range 9-12VDC  Technische Daten: Antennenverstärker für Funkmikrofone Universal Antennenverstärker  einsetzbarer Frequenzrange: 500 - 599 MHz, 600 - 699 MHz, 700 - 799 MHz, 800 - 899 MHz Frequenzband 500.. 900 MHz selbst anpassend z.B. 863Mhz typisch  Frequenzbandbreite 400 MHz Signalverstärkung 13dB Antennenanschluss Eingang TNC Antennenanschluss Ausgang TNC Impedanz Antenneneingang 50-Ohm Impedanz Antennenausgang 50-Ohm Stromversorgung 9V DC  ( Range 9-12VDC typisch z.B. vom Funkempfänger  )  Stromversorgung über Antennenbuchse ( POC )  Breite 65 mm / Höhe 75 mm / Tiefe 35 mm  Empfohlenes Zubehör: Bst-Nr: 80-700-01205 = LD-Antennen PoC Split Box 4-fach Bst-Nr: 80-700-01210 = Padelantennen 2er Direktional -Paar- Bst-Nr: 80-700-01220 siehe auch im Zubehör-Register Ähnlicher Antennenbooster für Funkmikrofe = Art-Nr 80-700-01243

externe Antennen für Funkmikrofone bzw. deren Empfänger. Universell verwendbar Bühne, Business, Schule, Theater, Schulungsraum, Kirche usw.  Verbessert die Reichweite für einen störungfreien Empfang Bei den Empfängern müssen die beiliegenden Antennen abnehmbar sein und erst dann können dieses Antennen angeschlossen werden Universal stationäre Doppellantenne für Funkmikrofone aller Art und Hersteller Inkl. Gewindebuchse für Wandhalter oder Mikrostative Überstreichbar mit Farbe z.B. weiss ( jedoch keine metallhaltige Farbe verwenden )   Lieferung ohne Verbindungskabel (z.B. Koaxkabel RG58 or RG174) Auslieferung ohne Kabel, Stecker und Stativ Technische Daten: Input Impedance: 50-Ohm Output Impedance: 50-Ohm Steckverbinder: BNC Buchse Antennenspg.gewinn: Gain 13dB Ideal für Funkanlagen von 500..670....863-866...900Mhz (790.... 960Mhz) max. 2400MHz -14dB getestet  Range: 500...900Mhz  = +13dB Richtwirkung laut Herstellerangaben  Range: 1000...2400Mhz = - 8...15dB getestet von uns  Abmessungen: 290mm x 260mm x 3mm Über optionale Adapter auf BNC, TNC usw. adaptierbar Optional erhältlich siehe auch (Zubehör-Register) Art-Nr 42-710-00230 = 10m BNC-Antennenkabel (Fertigkabel) Art-Nr 42-710-00237 = 20m BNC-Antennenkabel (Fertigkabel) Art-Nr 39-851-00035 = BNC D-Type Einbaubuchse z.B. für Rackmontage  Verlegekabel  Art-Nr 39-851-00005 = BNC Stecker ( Crimpversion ) für RG58 Verlegekabel Art-Nr 42-710-00045 = RG58U 5mm Koaxkabel 100m Bund  oder  Art-Nr 42-710-00150 = RG174 3mm Koaxkabel Meterware Art-Nr 39-851-00060 = BNC Stecker ( Crimpversion ) für Verlegkabel RG174 Halterungen / Befestigung  Art-Nr 88-552-00510 = Stativ Vario-Stativ 88-160cm mit schwerem Rundfuss (siehe Zubehör) Art-Nr 88-552-00512 = Stativ Vario-Stativ 77-161cm mit Zinkdruckguss Dreibein (siehe Zubehör) Art-Nr 88-552-00330 = Montagegrundplatte mit 9mm Gewinde ( siehe auch weitere Bilder )  Art-Nr 88-552-00460 = 155mm Decken-, bzw. Wandhalter mit 9mm Gewinde

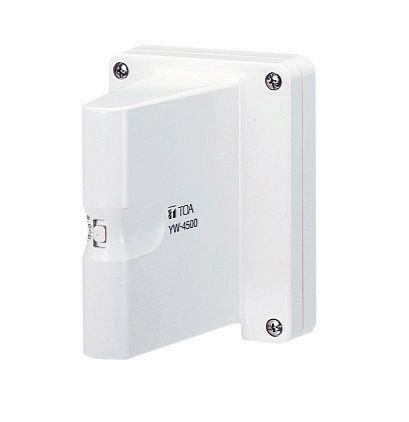

Die ideale Antenne für Funkmikrofone in Sportstätten, Hallen, Schule, Theater, Schulungsraum, Kirche, Hotel, Gastronomie usw. in Verbindung mit Funkmikrofon-Empfänger  Besonderheiten: integrierter Verstärker, Optisch gefällig bzw schön, zerstört somit die Architektur des Raumes nicht, zudem Ballwurfsichere Antenne auch für Sportstätten bestens geeignet  Omnidirektionale Dipolantenne für die Wand- oder Deckenmontage Durch den integrierten Antennenverstärker können große Kabellängen kompensiert werden Typischer Einsatz Gesang, Funkmikrofone, Sprache, Instrumental, Festinstallation, Hallen,  Sportstätten, Fitnessstudios, Moschee, Kirche, Theater usw. Universell verwendbar. Die Antenne ist eine Dipolantenne und wird in Kombination mit UHF-Funkmikrofon-Systemen eingesetzt. An der Unterseite befindet sich eine Betriebsanzeige, die leuchtet sobald Spannung anliegt. Die Spannungsversorgung erfolgt entweder vom Antenenverteiler WD4800, WD5800 oder dem Empfänger WT-4800 über ein Koaxkabel. Die Antenne kompensiert Kabelverluste über eine HF-Signalverstärkung im inneren der Antenne.  Aktive Antenne mit Verstärkungsanpassung, für Wand- bzw. Deckenmontage.  Frequenzbereich 550...937,5MHz ( Somit auch 830 - 865 MHz / 734 - 776Mhz usw. )  Integrierter SMD Verstärker auf Platine Gewinn ca. > 8 dB  Dämpfungsschalter Frontseitig integriert ( einstellbar  0 -10 -20dB )  Werkseitig voreingestellt ist der Dämpfungspegel auf 0 dB an der Frontseite.    Wenn keine Interferenzen auftreten sollte diese Einstellung beibehalten werden Ausgangsimpedanz 75-Ohm  Spannungsversorgung 7...12Vdc (vom WD4800/5800 Antennenverstärker oder Funkmikrofon-Empfänger wenn BNC POC ) Stromaufnahme < 15mA  Status LED ( Power ON ) auf der Unterseite integriert Ausführung sehr stabiler ABS Kunststoff in Weiss  Kabeleinführung durch Gummidurchführung auf der Rückseite z.B. für Koaxkabel     RG-6   (8,4mm) Ideal bis 35m Kabel oder     RG59U (6,2mm ) Ideal bis 40m Kabellänge ( bei 2fach Schirmung mit AL/CU auch 80m )      RG11 (10,3mm) Ideal bis 50m Kabellänge max 100m     RG213 (10,8mm) Ideal bis 100m Kabellänge max 200m  Verbindung intern mit Schraubkontakt unter Schutzdeckel  Temperatur Einsatzbereich: -10...+50°C ( Indoor oder überdachter Aussenbereich )  Betriebsfeuchtigkeit 30% ... bis 85% relativ Abmessungen B: 105mm H: 140mm  T: 126mm Ideal auf UP Montageloch mit 60 oder max 83.5mm ( Abmessungen für UP-Dose )  Zusatzinformation: Dieses System wurde auch bereits getestet mit Funkmikrofonen von LD-Sytems, AKG, Sennheiser und funktioniert einwandfrei. Je nach Impedanz des Empfänger z.B. 50-Ohm dann -2..3dB weniger Verstärkung.  Optionales Zubehör erhältlich: Bst Nr 80-700-01260 = WD-5800 4-fach Antennenverstärker mit Stromversorgungseinheit der YW4500 Antennen  Bst Nr 80-700-01261 = 19zoll Befestigungswinkel für die Rackmontage  Bst Nr 42-710-00345 = Koax Verlegekabel RG59U Bst Nr 42-710-00155 = Koax Verlegekabel RG11 Bst Nr 42-710-00480 = Koax Verlegekabel RG6U Bst Nr 42-710-00085 = Koax Verlegekabel RG213U passende BNC Steckverbinder je nach Koaxkabeltyp siehe beim Koaxkabel hinterlegt
