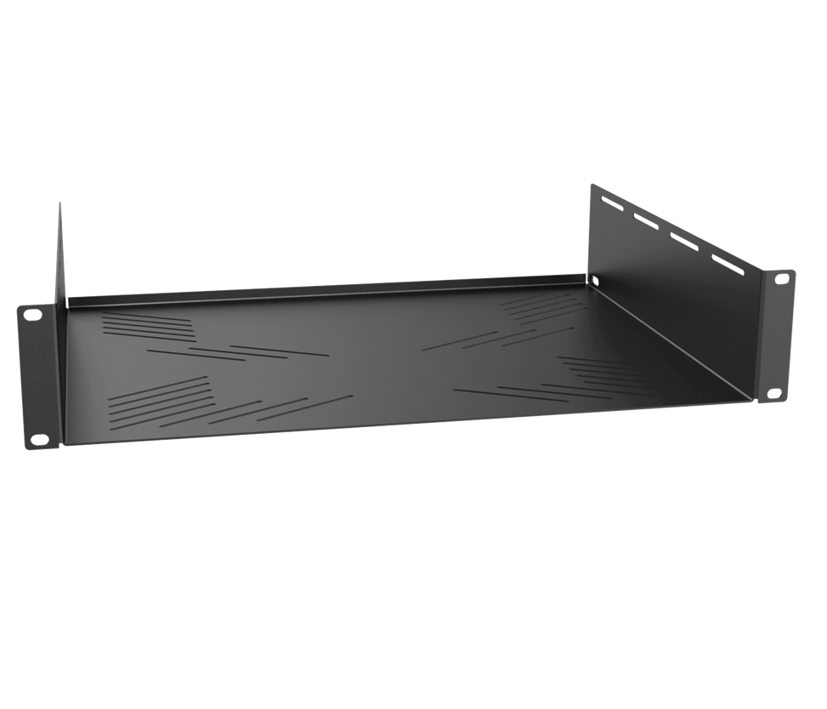

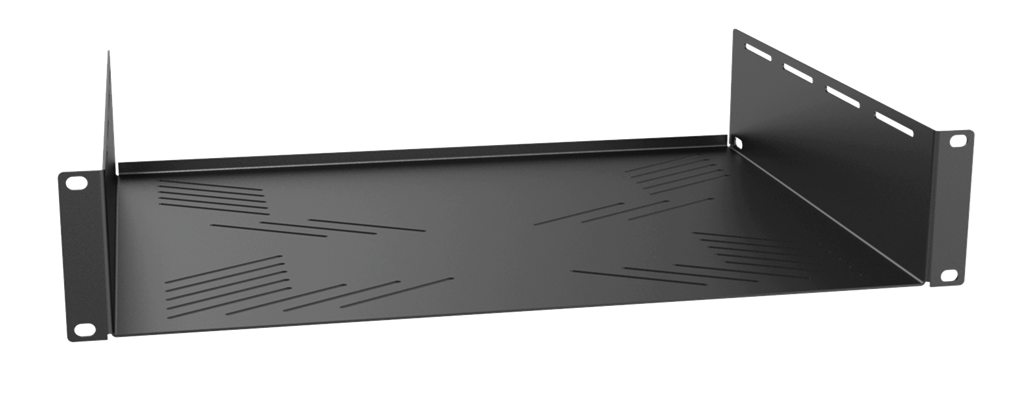

19zoll Trägereinschub T=331mm 100V ELA Trafoträger Montageplatte ideal für Ringkerntrafos

Produktinformationen "19zoll Trägereinschub T=331mm 100V ELA Trafoträger Montageplatte ideal für Ringkerntrafos"

Der 19zoll 100V Trafo Träger ist ideal für 100V ELA Transformator aller Art

100V ELA-Übertrager bzw. 100V Trafo Kombinationen lassen sich so einfach realisieren. Die 19" Montageplatte hat mehrere Langlöcher für div ELA Trafos vor allem für die Ringkern Trafo Serie oder auch konventionelle Bauformen können befestigt werden.

  • Der 19zoll 2 HE Montageplatte zum anbringen der 100V ELA Übertragern bzw. 100V Transformatoren
  • Auf dieser Platte kann jede Kombination von 100V Tranformatoren montiert werden.
  • Sie bietet eine stabile und feste Konstruktion für jede 100V Anwendung.
  • Je nach Leistung des gewünschten Transformators können bis zu 6 Transformatoren auf der Montageplatte befestigt werden.
  • Tragfähigkeit:
  • Max. Belastung 12,5 kg (ohne L-Schienen - gleichmäßig verteilt)
  •                            30 kg (mit L-Schienen - gleichmäßig verteilt)
  • Die Serie besteht aus kaltgewalztem Stahl mit einer Plattendicke von 1,5 mm.
  • Die spezielle Ausschnittstruktur ermöglicht eine einfache und effektive Montage in 19zoll Racks
  • Auch geeignet für alle nicht 19zoll Geräte, die nicht standardmäßig mit 19-Zoll-Montageohren ausgestattet sind
  • Farbe: Schwarz (RAL9004)
  • Pulverbeschichtung mit fein strukturierter Oberfläche versehen, die eine verbesserte Kratzfestigkeit gewährleistet.

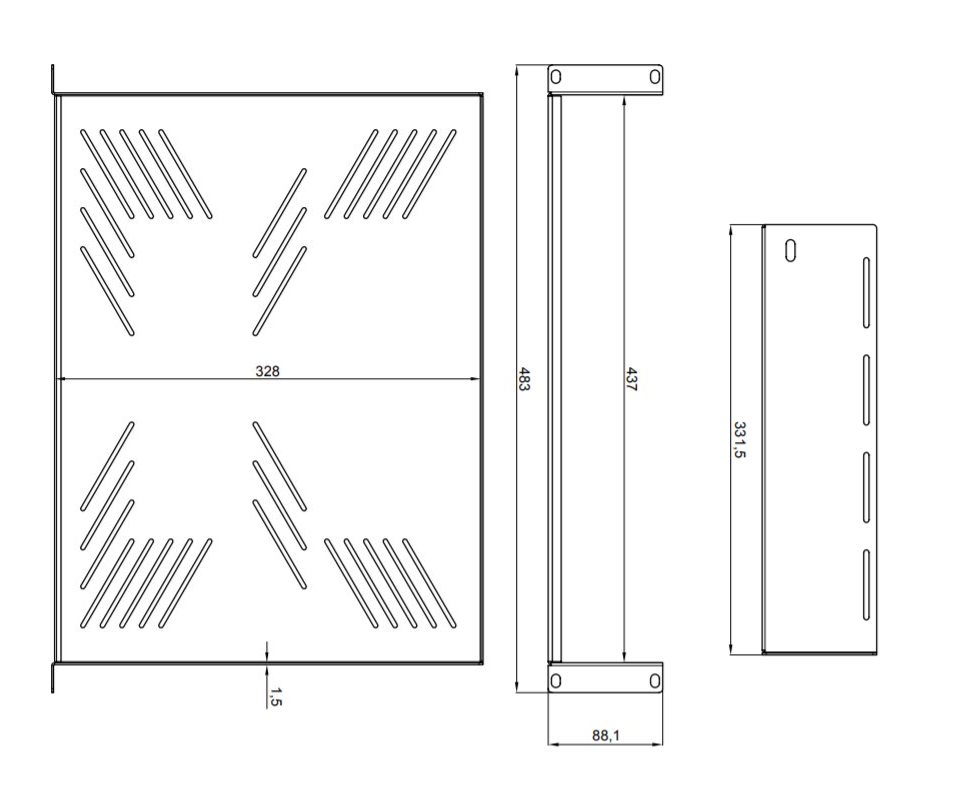

  • Abmessungen: B: 483mm x T: 331,5mm H: 88mm 19zoll 2HE
  • Gewicht: 2,36kg

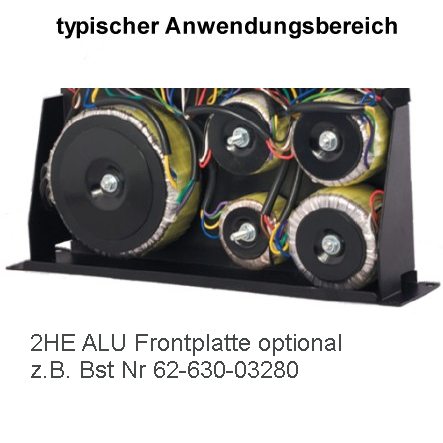

  • Optional erhältlich fals benötigt 2HE 19zoll ALU Frontblende z.B. Bst Nr 62-630-03280

Optionales Zubehör erhältlich ( siehe auch inm Zubehör Register )

  •  62-630-03280 = 2HE 19zoll ALU Frontplatte für die Verblendung
  •  43-890-01150 =   30W Ringkern ELA 100V Trafo
  •  43-890-01140 =   60W Ringkern ELA 100V Trafo
  •  43-890-01110 = 120W Ringkern ELA 100V Trafo
  •  43-890-01120 = 150W Ringkern ELA 100V Trafo
  •  43-890-01130 = 200W Ringkern ELA 100V Trafo
  •  43-890-01240 = 240W Ringkern ELA 100V Trafo
  •  43-890-00177 = 480W Ringkern ELA 100V Trafo
